K5+ – Instalación de la máquina

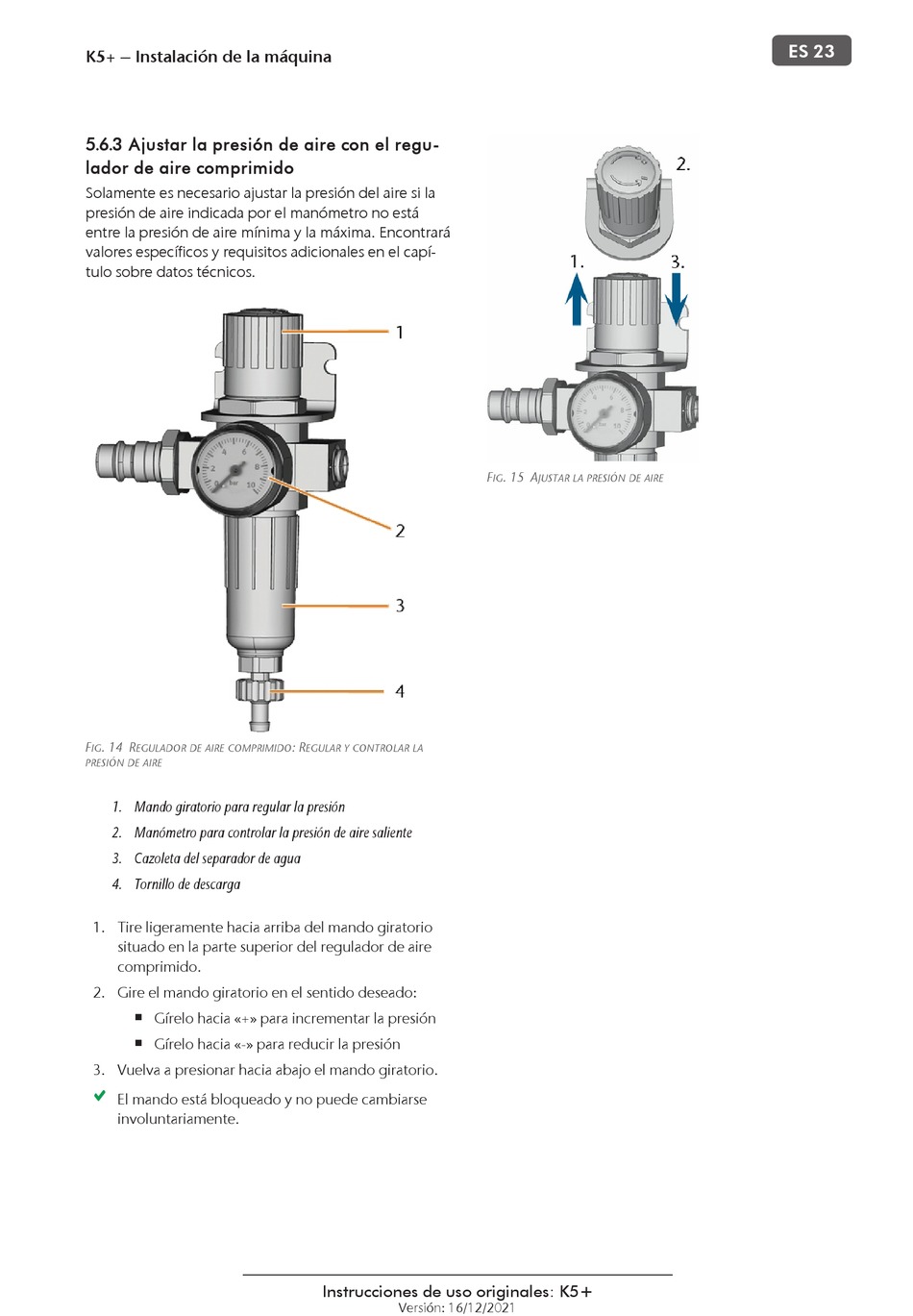

5.6.3 Ajustar la presión de aire con el regu-
lador de aire comprimido
Solamente es necesario ajustar la presión del aire si la
presión de aire indicada por el manómetro no está
entre la presión de aire mínima y la máxima. Encontrará
valores específicos y requisitos adicionales en el capí-
tulo sobre datos técnicos.
F . 14 R
IG EGULADOR DE AIRE COMPRIMIDO
PRESIÓN DE AIRE
1. Mando giratorio para regular la presión
2. Manómetro para controlar la presión de aire saliente
3. Cazoleta del separador de agua
4. Tornillo de descarga
1. Tire ligeramente hacia arriba del mando giratorio
situado en la parte superior del regulador de aire
comprimido.
2. Gire el mando giratorio en el sentido deseado:
Gírelo hacia «+» para incrementar la presión
n
Gírelo hacia «-» para reducir la presión
n
3. Vuelva a presionar hacia abajo el mando giratorio.
El mando está bloqueado y no puede cambiarse
involuntariamente.
: R
EGULAR Y CONTROLAR LA
Instrucciones de uso originales: K5+
Versión: 16/12/2021
F . 15 A
IG JUSTAR LA PRESIÓN DE AIRE
ES 23
