K5+ – Instalación de la máquina
5.3 Esquema de instalación de la
máquina
Puede o bien utilizar la unidad de conmutación,
incluido el cable de control, o bien el cable de
datos de los dispositivos de aspiración compa-
tibles. El cable de datos debe ser propor-
cionado por el fabricante del dispositivo de

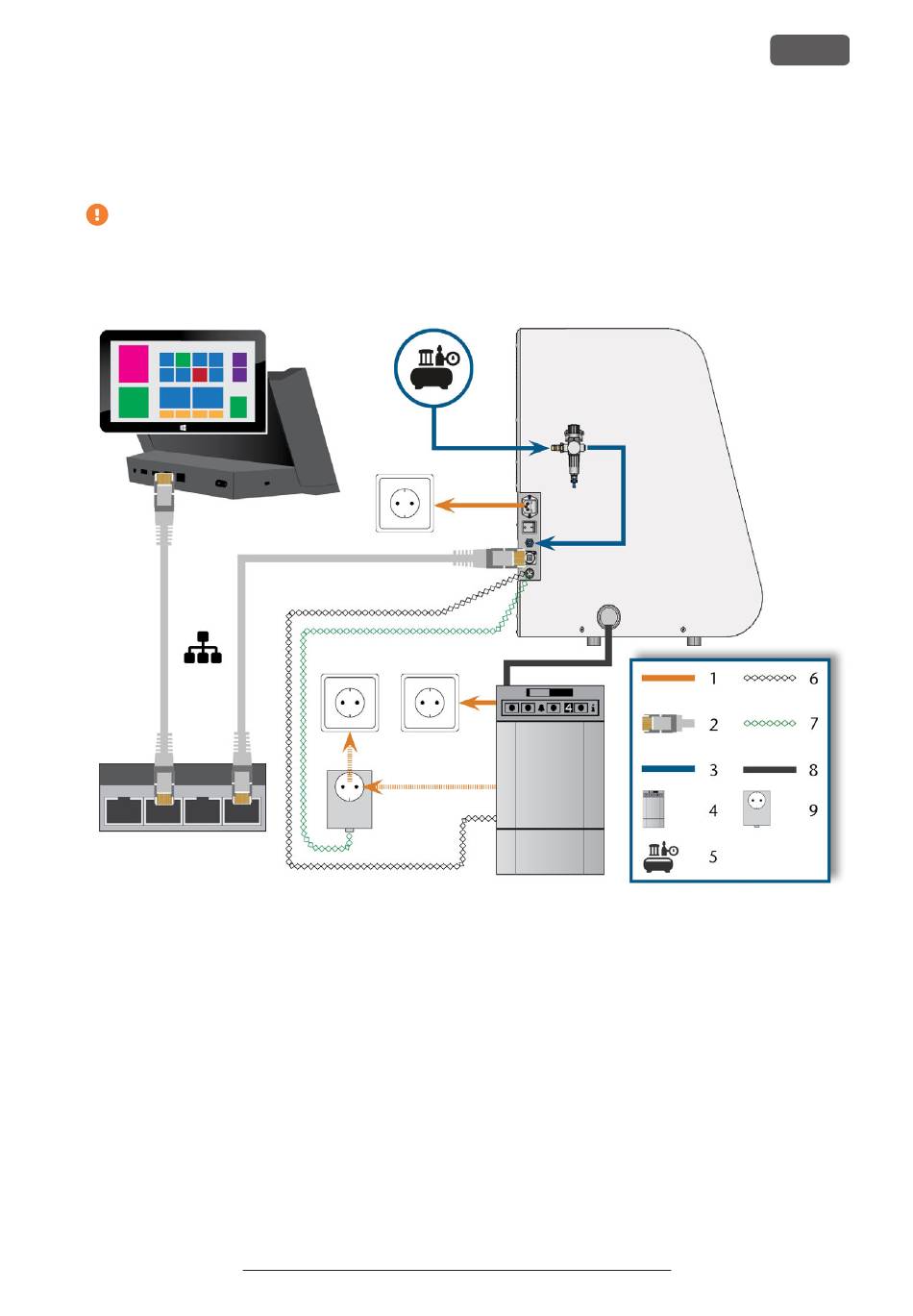

F . 11 E
IG SQUEMA DE INSTALACIÓN DE LA MÁQUINA
1. Conexión eléctrica
2. Cable de red Ethernet
3. Manguera neumática
4. Dispositivo de aspiración
5. Suministro de aire comprimido externo
6. Cable de datos de dispositivos de aspiración compatibles (opcional)
7. Cable de control de la unidad de conmutación (opcional)
8. Manguera de aspiración
9. Unidad de conmutación (opcional)
aspiración.
