K5+ – Installation der Maschine

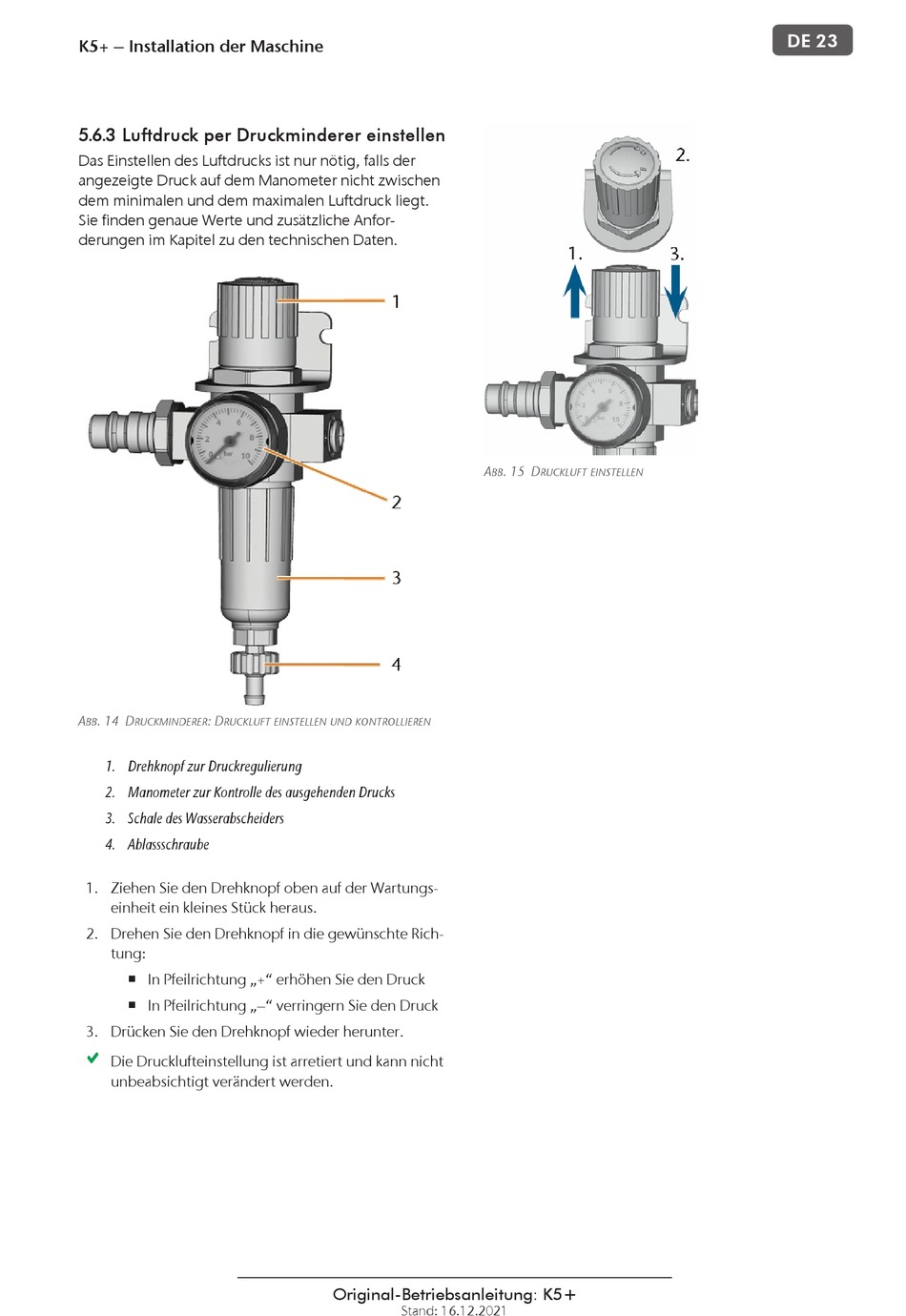

5.6.3 Luftdruck per Druckminderer einstellen

Das Einstellen des Luftdrucks ist nur nötig, falls der
angezeigte Druck auf dem Manometer nicht zwischen
dem minimalen und dem maximalen Luftdruck liegt.
Sie finden genaue Werte und zusätzliche Anfor-
derungen im Kapitel zu den technischen Daten.
A . 14 D : D
BB RUCKMINDERER RUCKLUFT EINSTELLEN UND KONTROLLIEREN
1. Drehknopf zur Druckregulierung
2. Manometer zur Kontrolle des ausgehenden Drucks
3. Schale des Wasserabscheiders
4. Ablassschraube
1. Ziehen Sie den Drehknopf oben auf der Wartungs-
einheit ein kleines Stück heraus.
2. Drehen Sie den Drehknopf in die gewünschte Rich-
tung:
In Pfeilrichtung „+" erhöhen Sie den Druck
n
In Pfeilrichtung „–" verringern Sie den Druck
n
3. Drücken Sie den Drehknopf wieder herunter.
Die Drucklufteinstellung ist arretiert und kann nicht
unbeabsichtigt verändert werden.
A . 15 D
BB
Original-Betriebsanleitung: K5+
Stand: 16.12.2021
RUCKLUFT EINSTELLEN
DE 23
