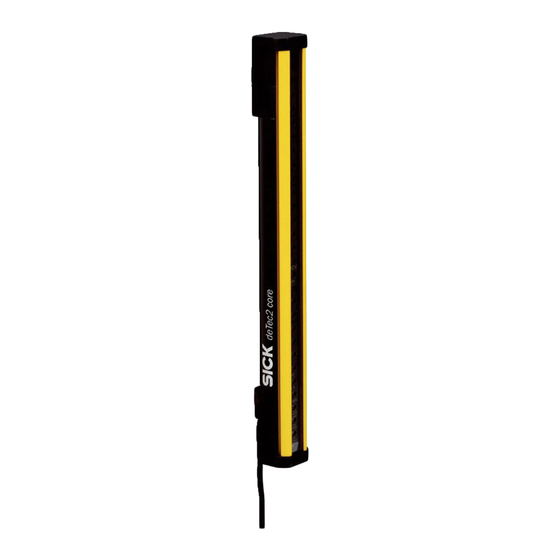

SICK deTec2 Core Montageanleitung
Vorschau ausblenden
Andere Handbücher für deTec2 Core:
- Betriebsanleitung (84 Seiten) ,
- Montageanleitung (52 Seiten) ,
- Betriebsanleitung (76 Seiten)
Verwandte Anleitungen für SICK deTec2 Core
Inhaltszusammenfassung für SICK deTec2 Core
- Seite 1 M O N T A G E A N L E I T U N G deTec2 Core, deTec4 Core Sicherheits-Lichtvorhang...
-
Seite 2: Sicherheits-Lichtvorhang
M O N T A G E A N L E I T U N G deTec2 Core, deTec4 Core Sicherheits-Lichtvorhang... -
Seite 3: Zu Ihrer Sicherheit
Anzeige Beschriftung Rot/Grün OSSD-Zustand OSSD Fehleranzeige Blau Ausrichtgüte 1, 2, 3, 4 8019319/ZOH8/2017-08-03 | SICK M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core Irrtümer und Änderungen vorbehalten... - Seite 4 Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung erforderlich. M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core 8019319/ZOH8/2017-08-03 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 5: Anschlussbelegung
Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix- Halterung fixieren. Montage: Seitliche Montage Rückseitige Montage Anschlussbelegung Systemanschluss (M12, 5-polig) 8019319/ZOH8/2017-08-03 | SICK M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core Irrtümer und Änderungen vorbehalten... - Seite 6 1 2 3 4 OSSD OSSD 14 mm 30 mm 14 mm 30 mm M O N T A G E A N L E I T U N G | deTec2 Core, deTec4 Core 8019319/ZOH8/2017-08-03 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 7 M O U N T I N G I N S T R U C T I O N S deTec2 Core, deTec4 Core Safety light curtain...
-
Seite 8: Safety Information
The blue alignment quality light emitting diodes in combination with the red flashing ERR LED also denote faults. M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core 8019319/ZOH8/2017-08-03 | SICK... - Seite 9 A screw nut or threaded hole is required on the machine or profile frame. Mounting: 8019319/ZOH8/2017-08-03 | SICK M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core Subject to change without notice...
-
Seite 10: Pin Assignment
0 V DC (input voltage sup‐ ply) ply) M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core 8019319/ZOH8/2017-08-03 | SICK Subject to change without notice... - Seite 11 14 mm 30 mm 14 mm 30 mm 8019319/ZOH8/2017-08-03 | SICK M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core Subject to change without notice...
- Seite 12 Phone +36 1 371 2680 Phone +386 591 788 49 E-Mail office@sick.hu E-Mail office@sick.si India South Africa Phone +91 22 6119 8900 Phone +27 11 472 3733 Further locations at www.sick.com E-Mail info@sick-india.com E-Mail info@sickautomation.co.za SICK AG | Waldkirch | Germany | www.sick.com...
