Kapitel 4: Auswuchten
Erhöhte Schwingungen an Maschinen sind unerwünschte Erschei-
nungen. Sie beeinträchtigen die Qualität der Produkte, belasten die
Bauteile zusätzlich und mindern nicht zuletzt die Betriebssicherheit.
Häufigste Ursache für diese erhöhten Schwingungen ist die Unwucht.
Die daraus resultierenden hohen Fliehkräfte führen zu einem vorzei-
tigen Verschleiß von Maschinenbauteilen, wie zum Beispiel Lager und
Dichtungen. Ziel des Auswuchtens von Rotoren ist es also, Lager kräfte
und Wellenverformungen auf akzeptable Werte zu begrenzen.
Mit VIBXPERT können Sie eine Unwucht zuverlässig erkennen und
rasch beseitigen. Ihre Auswuchtergebnisse werden automatisch mit
den Beurteilungsmaßstäben für den Auswuchtzustand rotierender,
starrer Körper, der DIN ISO 1940, verglichen.
Unwucht
Ist ein Rotor korrekt ausgewuchtet und bringt man diesen Rotor auf
Auswuchtrollen, so wird sich, wenn eine zusätzliche Masse ange-
bracht wird, diese Masse sofort nach unten bewegen. Diesen Vorgang
nennt man 'Abrollen'. Wird dieser Rotor nun mit der Auswuchtdreh-
zahl gedreht, so entsteht durch die Schwerpunktverlagerung eine
Fliehkraft senkrecht zur Drehachse.
Eine statische Unwucht ist mit Ein-Ebenen-Auswuchten zu beseitigen,
da Auswucht- und Schwerpunktebene zusammenfallen. Von der Mes-
sebene betrachtet ist die Unwucht statisch an einem Ort.
Momenten-
Trägheitsachse
Drehachse

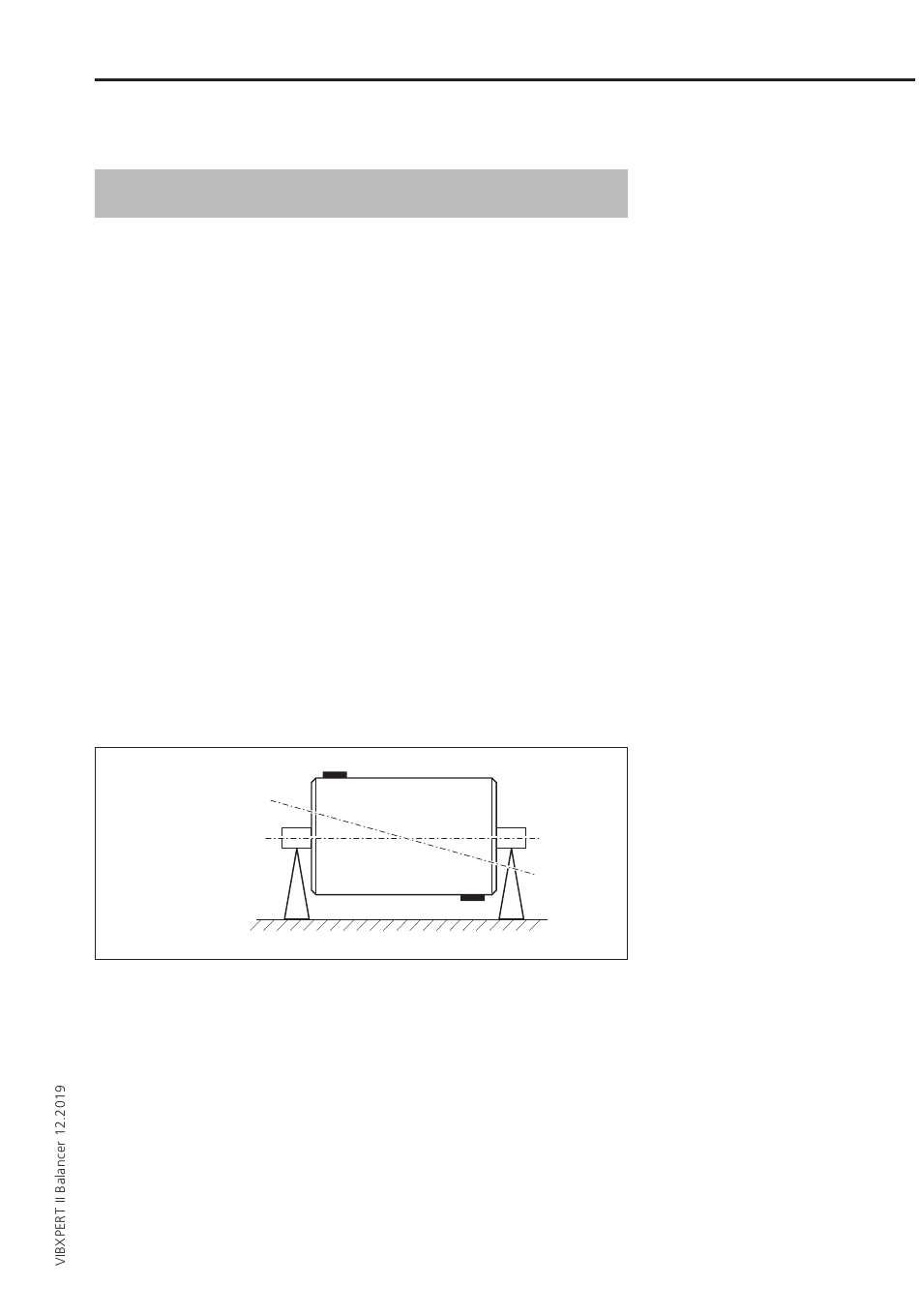

Werden an einem ausgewuchteten Rotor zwei gleich große Un-
wuchten so angebracht, dass sie sich in zwei auseinander liegenden
Radialebenen genau gegenüberliegen, so spricht man von einer
Momentenunwucht (auch dynamische Unwucht). Der Schwerpunkt
des Rotors bleibt auf der Drehachse. Die Unwuchten verursachen ein
Fliehkraftmoment, das in den Lagern gleich große, aber entgegen
gesetzte Kräfte hervorruft. Solche Unwuchten können nur mit Zwei-
Ebenen-Auswuchten 'dynamisch' ausgewuchtet werden - ein Ein-
Ebenen-Auswuchten würde keinerlei Verbesserung bewirken.
Wird an einem ausgewuchteten Rotor eine einzelne Unwucht in einer
Ebene angesetzt, in der nicht der Schwerpunkt liegt, so wird sie qua-
sistatische Unwucht genannt. Sie entspricht einer Kombination aus
einer statischen Unwucht und einer Momentenunwucht und wird in
der Regel durch eine Korrektur in zwei Ebenen ausgeglichen.
Unwucht
Auswuchten: Einleitung
Momentenunwucht
4-1
