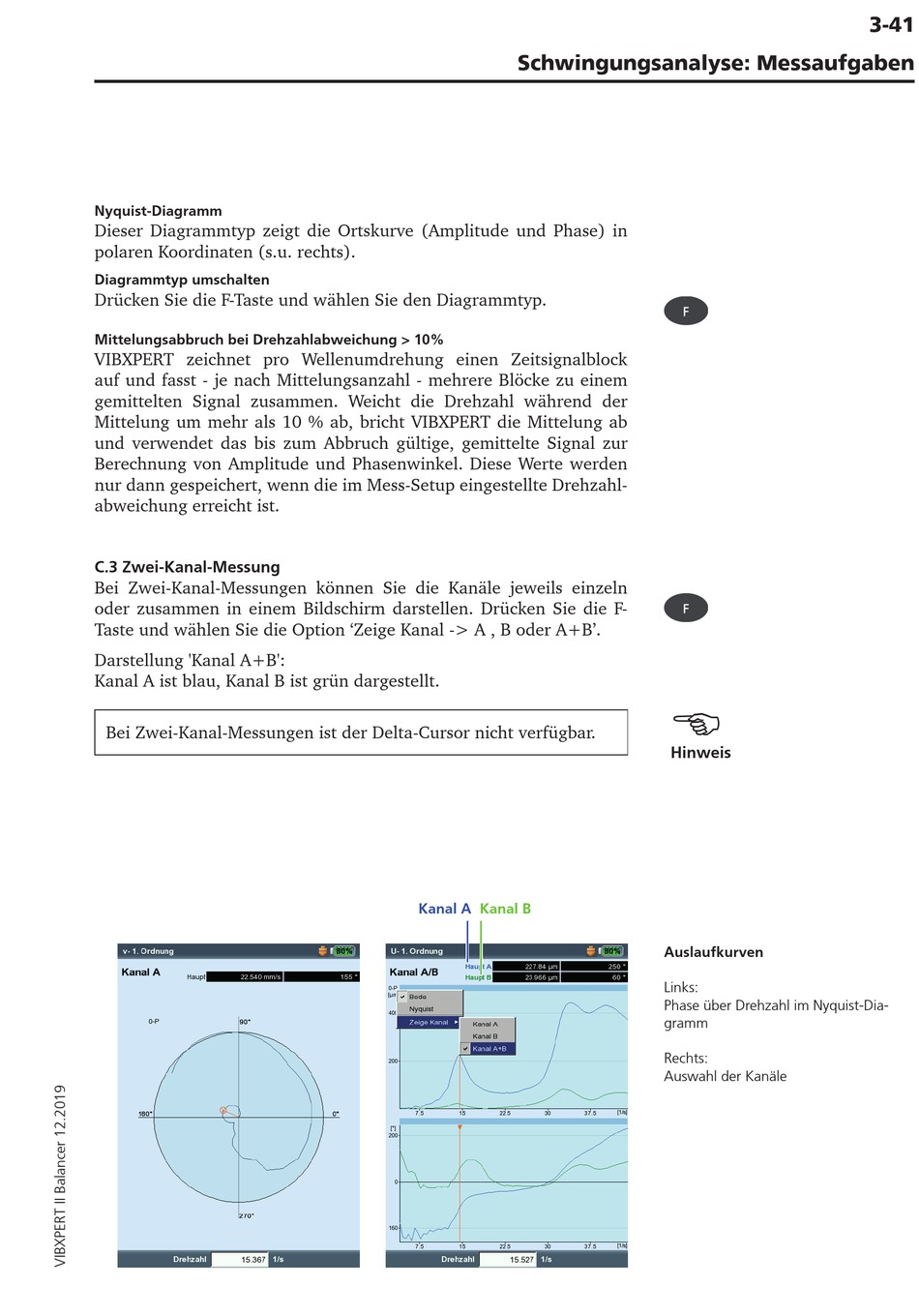

Nyquist-Diagramm
Dieser Diagrammtyp zeigt die Ortskurve (Amplitude und Phase) in
polaren Koordinaten (s.u. rechts).
Diagrammtyp umschalten
Drücken Sie die F-Taste und wählen Sie den Diagrammtyp.
Mittelungsabbruch bei Drehzahlabweichung > 10%
VIBXPERT zeichnet pro Wellenumdrehung einen Zeitsignalblock
auf und fasst - je nach Mittelungsanzahl - mehrere Blöcke zu einem
gemittelten Signal zusammen. Weicht die Drehzahl während der
Mittelung um mehr als 10 % ab, bricht VIBXPERT die Mittelung ab
und verwendet das bis zum Abbruch gültige, gemittelte Signal zur
Berechnung von Amplitude und Phasenwinkel. Diese Werte werden
nur dann gespeichert, wenn die im Mess-Setup eingestellte Drehzahl-
abweichung erreicht ist.
C.3 Zwei-Kanal-Messung
Bei Zwei-Kanal-Messungen können Sie die Kanäle jeweils einzeln
oder zusammen in einem Bildschirm darstellen. Drücken Sie die F-
Taste und wählen Sie die Option 'Zeige Kanal -> A , B oder A+B'.
Darstellung 'Kanal A+B':
Kanal A ist blau, Kanal B ist grün dargestellt.
Bei Zwei-Kanal-Messungen ist der Delta-Cursor nicht verfügbar.
Schwingungsanalyse: Messaufgaben
Kanal A
Kanal B
H inweis
Auslaufkurven
Links:
Phase über Drehzahl im Nyquist-Dia-
gramm
Rechts:
Auswahl der Kanäle
3-41
