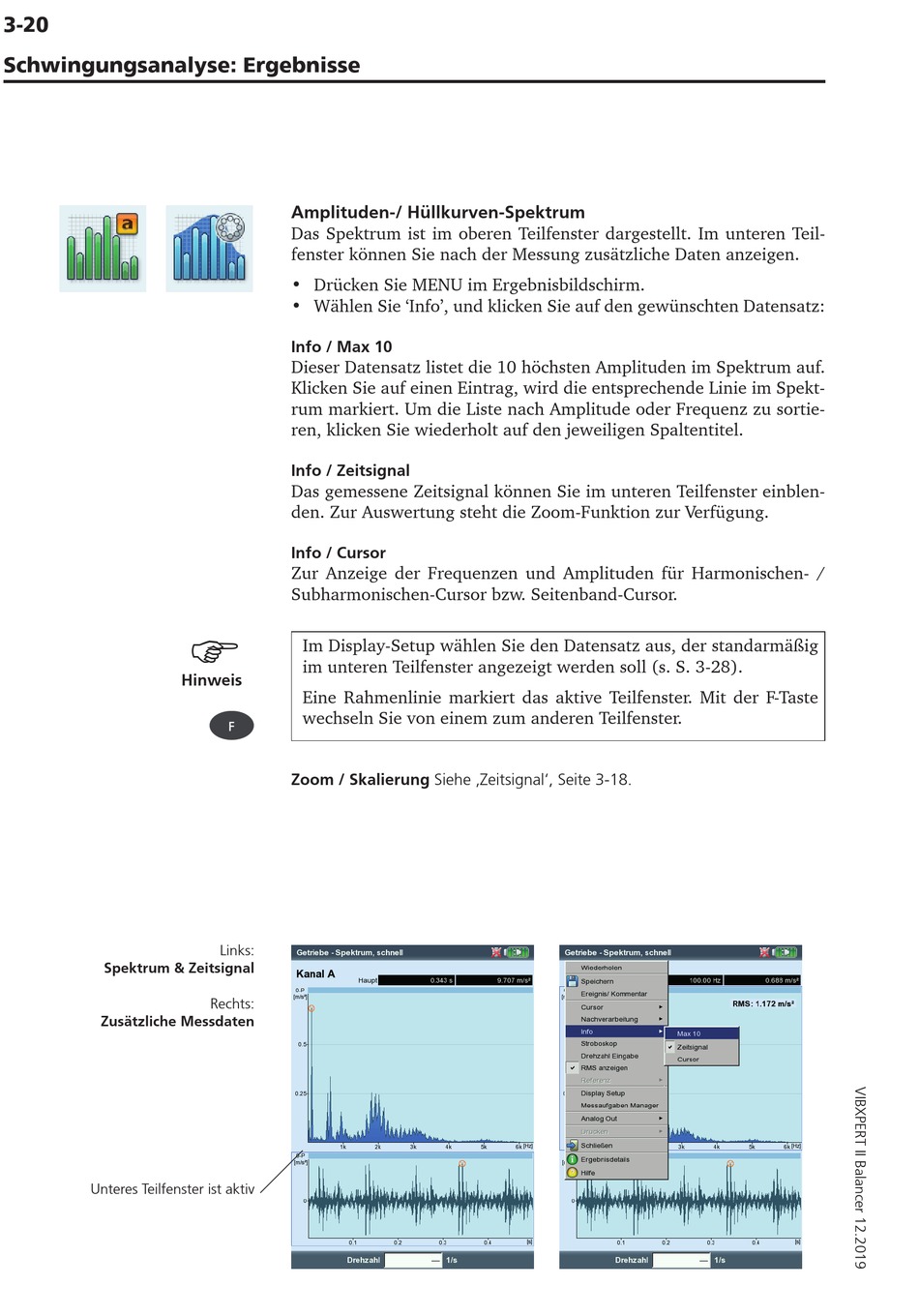

3-20
Schwingungsanalyse: Ergebnisse
Spektrum & Zeitsignal
Zusätzliche Messdaten
Unteres Teilfenster ist aktiv
Amplituden-/ Hüllkurven-Spektrum
Das Spektrum ist im oberen Teilfenster dargestellt. Im unteren Teil-
fenster können Sie nach der Messung zusätzliche Daten anzeigen.
• Drücken Sie MENU im Ergebnisbildschirm.
• Wählen Sie 'Info', und klicken Sie auf den gewünschten Datensatz:
Info / Max 10
Dieser Datensatz listet die 10 höchsten Amplituden im Spektrum auf.
Klicken Sie auf einen Eintrag, wird die entsprechende Linie im Spekt-
rum markiert. Um die Liste nach Amplitude oder Frequenz zu sortie-
ren, klicken Sie wiederholt auf den jeweiligen Spaltentitel.
Info / Zeitsignal
Das gemessene Zeitsignal können Sie im unteren Teilfenster einblen-
den. Zur Auswertung steht die Zoom-Funktion zur Verfügung.
Info / Cursor
Zur Anzeige der Frequenzen und Amplituden für Harmonischen- /
Subharmonischen-Cursor bzw. Seitenband-Cursor.
Im Display-Setup wählen Sie den Datensatz aus, der standarmäßig
im unteren Teilfenster angezeigt werden soll (s. S. 3-28).
Hinweis
Eine Rahmenlinie markiert das aktive Teilfenster. Mit der F-Taste
wechseln Sie von einem zum anderen Teilfenster.
Zoom / Skalierung Siehe ‚Zeitsignal', Seite 3-18.
Links:
Rechts:
