Messung - Analyse - Diagnose
Vorbereitung
Vor Beginn einer Messung vergewissern Sie sich, dass ...
... der Akku aufgeladen ist.
... die Einstellungen im Geräte-Setup korrekt sind (Datum, etc.).
... die erforderlichen Messaufgaben im Gerät eingerichtet sind.
... die erforderlichen Aufnehmer und Kabel bereit liegen und in ein-
wandfreiem Zustand sind.
... fest installierte Messstellen keine sichtbaren Schäden aufweisen;
Messstellen ggf. säubern und vorhandene Schäden beheben.
... an den Messstellen für Hand-Sonden eine Senkung angebracht ist.
Messung starten
• Wählen Sie die Messaufgabe über die Symbole aus.
• Schließen Sie den Aufnehmer am Messgerät und an der Messstelle
an. Aufnehmertyp und Messkanal sind im Info-Feld angegeben.
Standardsensor ist aktiv, wenn das Sensor-Symbol oben rechts
orange ist und der Aufnehmertyp im Infofeld rot markiert ist! Das
Aufnehmer-Setup wird mit dem Standardsensor überschrieben.
• Drücken Sie die Enter-Taste, um die Messung zu starten.
Kontinuierliche Messung (Live-Modus)
Im 'Live-Modus' wird das Signal kontinuierlich erfasst und angezeigt.
Damit können Sie vor der eigentlichen Messung die Signalqualität
prüfen. Zeitlich beschränkte Messungen, wie z.B. Auslaufkurve und
Anschlagtest, sind im Live-Modus nicht möglich.
Live-Modus automatisch auslösen:
Aktivieren Sie im Display-Setup die Option 'Kontinuierliche Messung'
(s. S. 3-27). Die eigentliche Messung beginnt, sobald Sie die Enter-
Taste erneut drücken.
Betriebsart
aktivieren
Messaufgabe
wählen,
Messung
starten
Ergebnis
speichern
Fortschrittsbalken
Live-Modus aktiv
Schwingungsanalyse: Messung
VORSICHT!
Links:

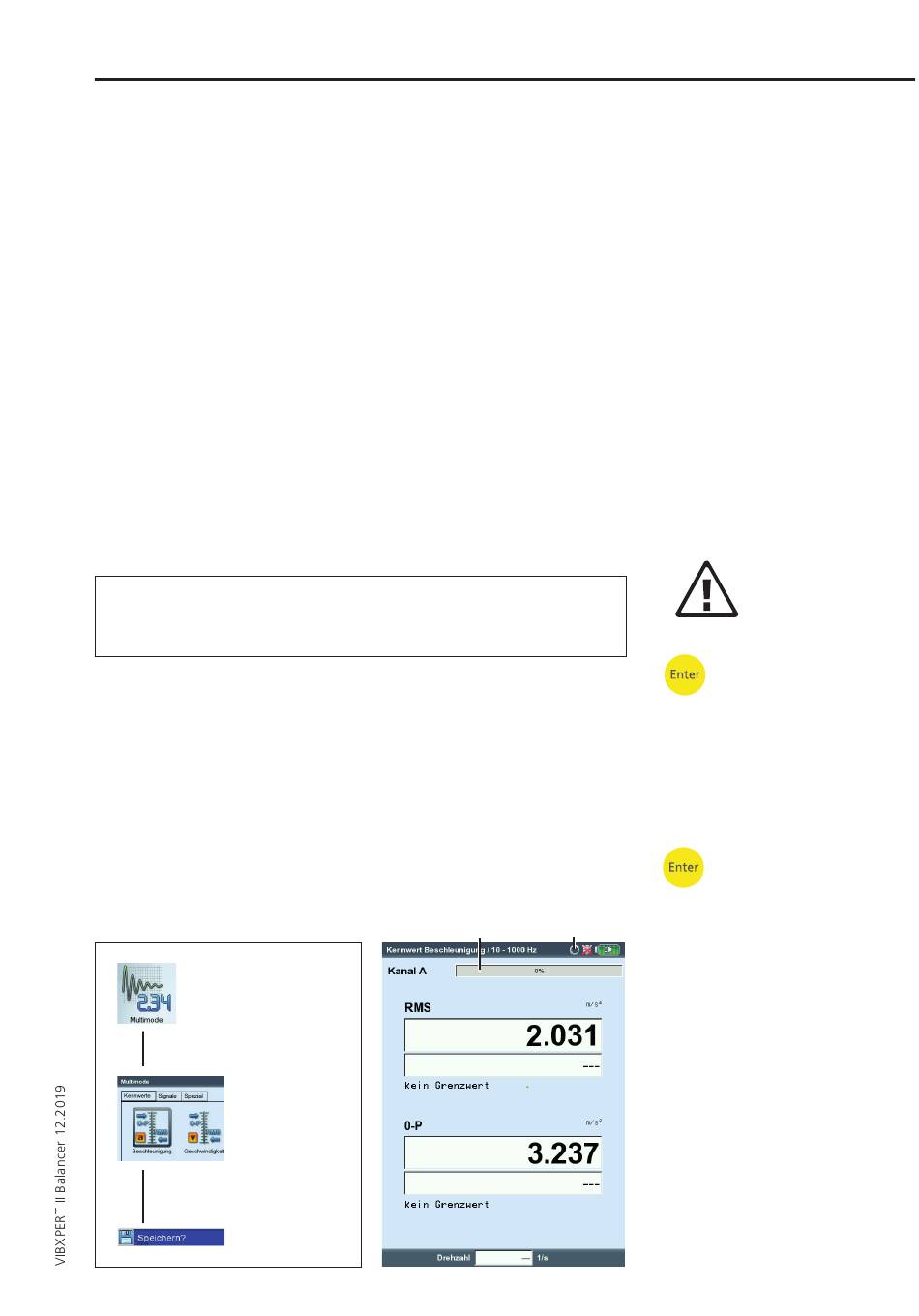

Typischer Ablauf einer Multimode-
Messung
Rechts:
Messbildschirm, Kennwert
3-3
