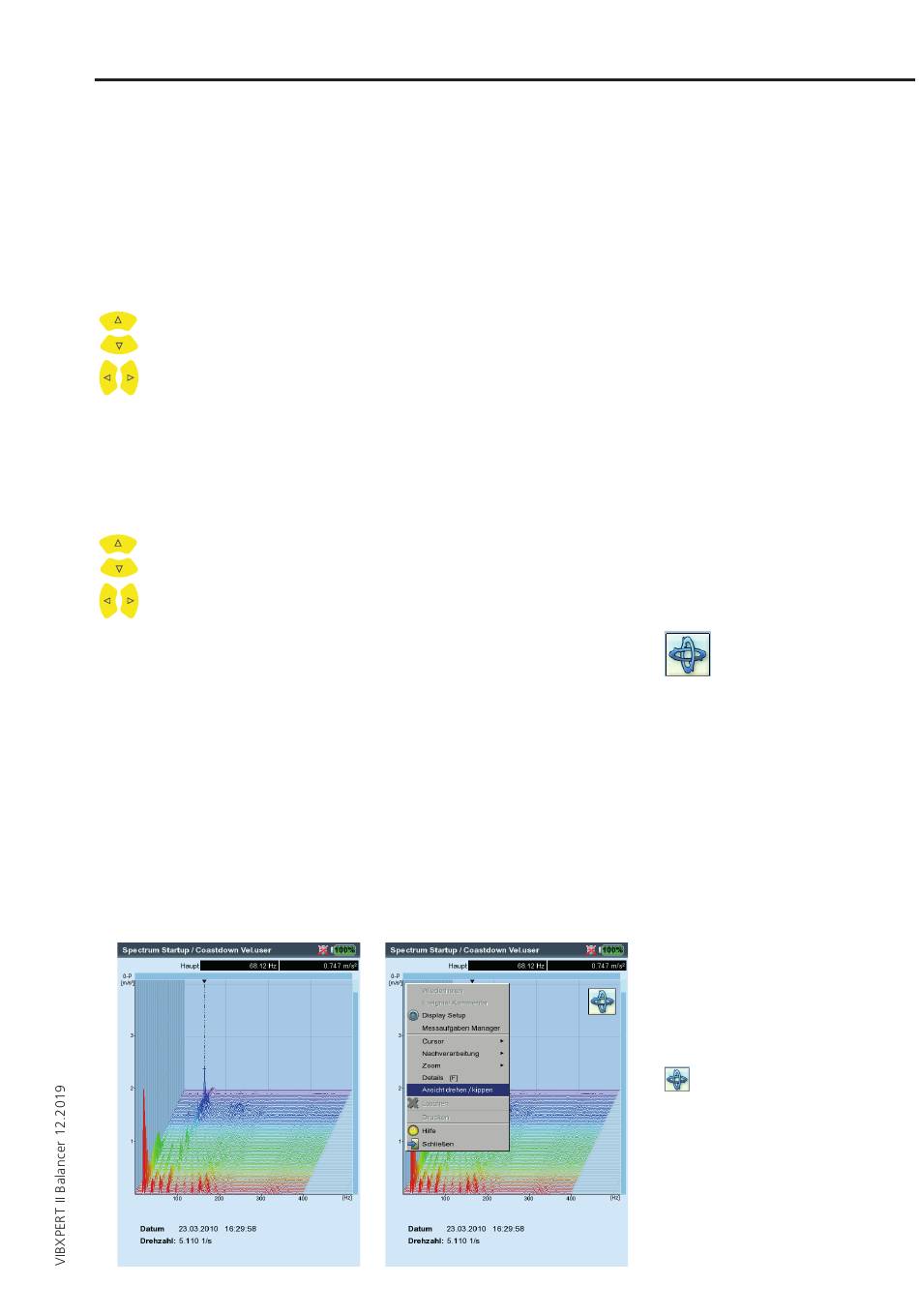

3D-Darstellung von Spektren: Wasserfall-Diagramm
Sind mehrere Spektren (max. 75) in einer Datei gespeichert, werden
diese in einem 3-dimensionalen Diagramm dargestellt (s.u.).
Navigation
Einzelnes Spektrum im Diagramm ansteuern.
Cursor entlang der Frequenzachse verfahren.
Ansicht ändern
Um das Diagramm im Raum zu drehen, wechseln Sie den Anzeige-
Modus:
• Drücken Sie die MENU-Taste, und klicken Sie auf ' A nsicht drehen/
kippen' (s.u.). Die Navigationstasten haben folgende Funktion:
Diagramm kippt um die Frequenzachse.
Diagramm dreht sich um die Amplitudenachse.
Dieser Anzeige-Modus wird durch das rechts abgebildete Symbol an-
gezeigt.
Cursor
Zur Auswertung stehen Haupt- und Delta-Cursor zur Verfügung. Um
den Delta-Cursor zu aktivieren, drücken Sie die MENU-Taste, und
wählen Sie 'Cursor' -> 'Delta.
Zoom
Die Zoom-Funktion im Wasserfall-Diagramm lässt sich auf die Fre-
quenzachse (=X) und die Z-Achse anwenden. Ein Skalieren der Am-
plitudenachse (=Y) ist in der 3D-Ansicht nicht möglich.
Schwingungsanalyse: Ergebnisse
Links:
Wasserfall-Diagramm
Rechts:
Diagramm drehen / kippen:
Navigationstasten drücken im
Modus
3-23
