Je nach Auswahl sind folgende Parameter einzustellen:
- Anzahl der Orte: 3-100. In der Regel die Schaufelanzahl.
- Festgewicht: Masse des verfügbaren Auswuchtgewichts.
- Außendurchmesser: Mit dem Bandmaß können Sie die Position der
Auswuchtgewichte am Rotor ohne Winkelbezug bestimmen (vgl.
Grafik auf Seite 4-16).
Beim Auswuchten in 2 Ebenen ist der Korrekturmodus für jede Ebe-
ne separat einstellbar.
m
*: anbringen / entfernen; in der Regel wird die Unwucht durch
asse
anbringen von Gewichten ausgeglichen. Falls dies nicht möglich ist,
berechnet VIBXPERT, wieviel Masse vom Rotor abgeschliffen wer-
den muss ('Negative Masse').
a
: 0 - 4000; Bewertung der Restunwucht mit Hilfe von
uswucHtgüte
Gütestufen gemäß DIN ISO 1940 (s. S. 4-29). Ist die erreichte Aus-
wuchtgüte kleiner als der eingestellte Wert, erscheint der 'Smiley'
und das Auswuchten ist abgeschlossen. Wählen Sie den Wert '0',
wenn Sie ohne Bewertung der Restunwucht arbeiten möchten.
Als Referenzdrehzahl für die Berechnung der erzielten Auswucht-
güte wird standardmäßig die gemessene Wellendrehzahl verwen-
det. Über den Parameter 'Drehzahl f. A.Güte' (siehe nächste Seite)
können Sie die Bewertung der Restunwucht bezüglich einer belie-
bigen Drehzahl durchführen.
V
r
: Ja / Nein; Die Probegewichte können auf einem
erscHieDene
aDien
anderen Radius angebracht werden als die Auswuchtgewichte.
r
: Auswuchtradius; Abstand des Probe-/Auswuchtgewichts von
aDius
der Drehachse; je größer der Radius, desto kleiner das Gewicht bei
gleicher Drehzahl.
r
: Die Masse des Rotors wird bei der Berechnung des Probe-
otormasse
gewichts berücksichtigt.
a
p
: Ja / Nein; VIBXPERT berechnet das Probegewicht
uto
robemasse
für den Probelauf gemäß ISO 1940-1 auf Basis der eingestellten
Auswuchtgüte sowie aus der Rotormasse, der Drehzahl und dem
Auswuchtradius.

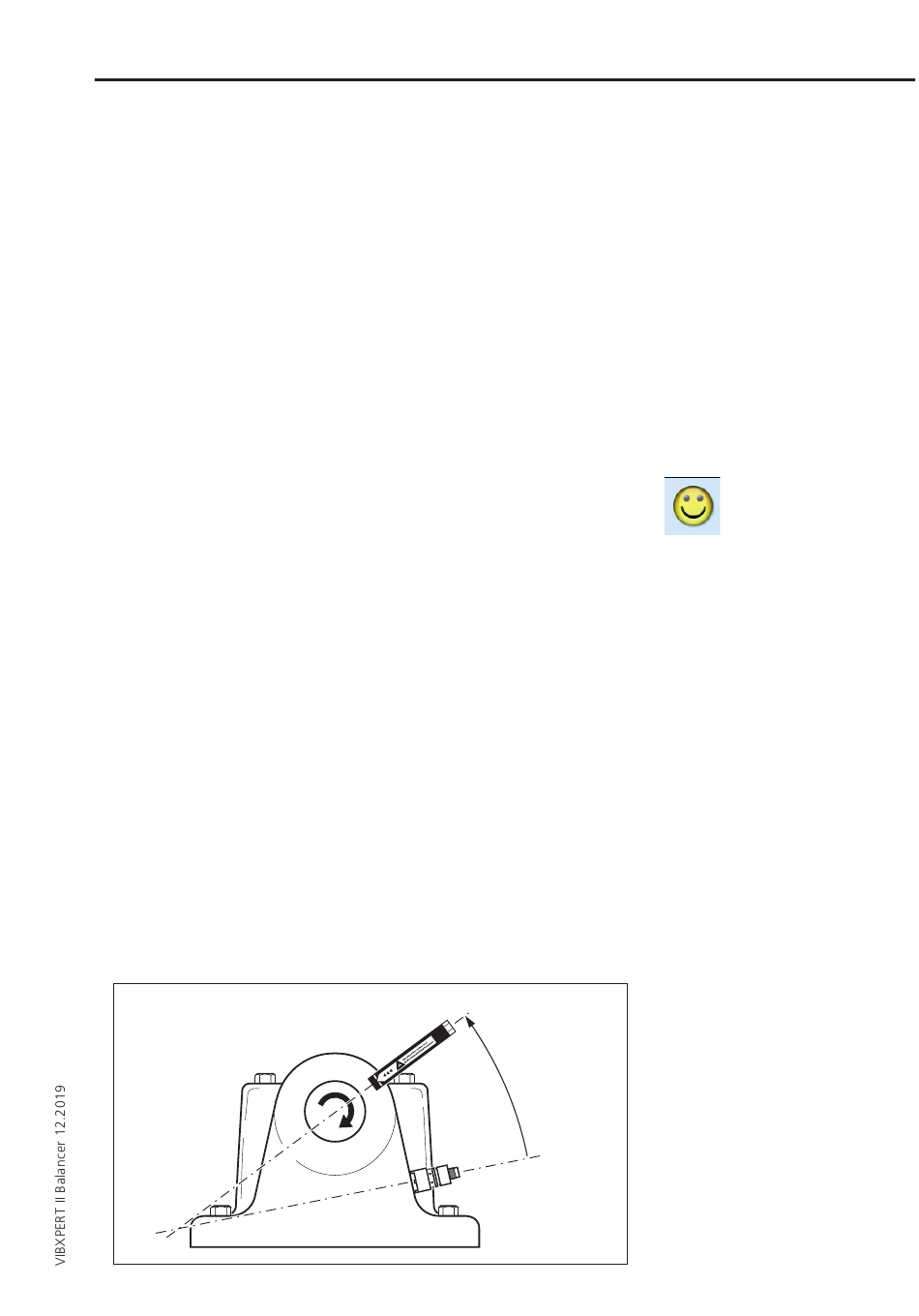

Trigger
Trigger-Winkel
Aufnehmer
Auswuchten: Maschinen-Setup
* Dieser Parameter lässt sich in jedem
Auswuchtlauf ändern (MENU - Tools)
Trigger-Winkel:
Winkel zwischen Aufnehmer und
Trigger wird gegen die Drehrichtung der
Welle gezählt
4-23
