3-18

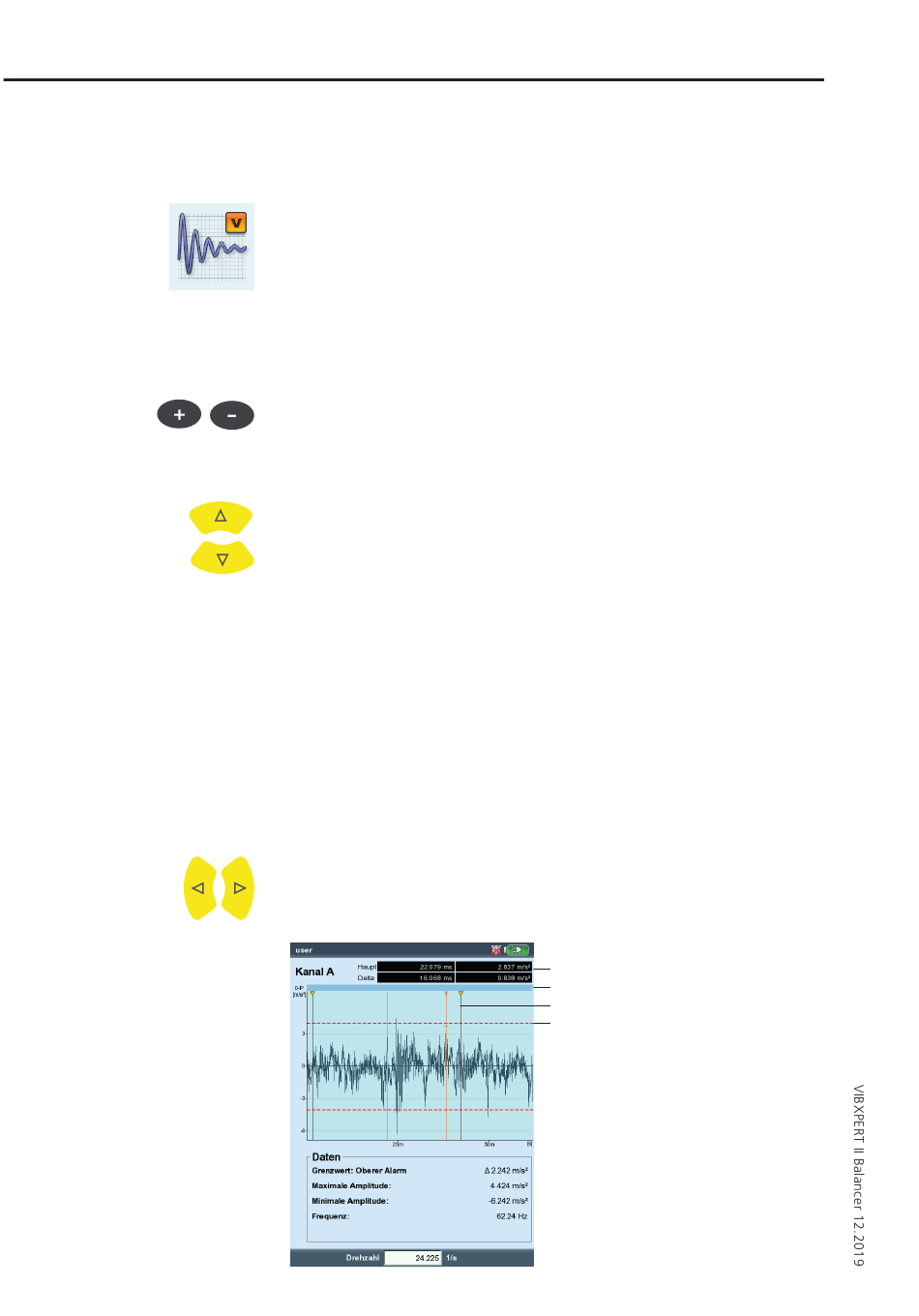

Schwingungsanalyse: Ergebnisse
Ergebnisbildschirm einer
Zeitsignal-Messung
Zeitsignal
Im oberen Teilfenster wird das Messergebnis angezeigt. Das Datenfeld
in der unteren Hälfte listet die beiden Amplituden mit der größten
positiven und negativen Auslenkung auf. Bei einer Grenzwertüber-
schreitung wird der Grenzwert eingeblendet und die Differenz zum
Messwert angezeigt (s.u.).
Zur Auswertung stehen folgende Funktionen zur Verfügung:
Zeitachse zoomen
• Drücken Sie die ‚+'-Taste, um den Bereich um den Haupt-Cursor
bzw. das Intervall zwischen Haupt- und Delta-Cursor zu vergrö-
ßern. Mit der ‚–'-Taste machen Sie diesen Vorgang wieder rückgän-
gig.
Amplitude skalieren
• Drücken Sie die Navigationstasten oben / unten, um die Skalie-
rung zu vergrößern, bzw. zu verkleinern.
Drehzahlmarker
Die gelben Pfeile im Diagramm markieren die Pulse des Drehzahlsen-
sors. Bei der umlaufenden Darstellung zeigen die Pfeile in Drehrich-
tung der Welle (vgl. Abbildung nächste Seite).
Cursor
Die Koordinaten des Cursors sind in den schwarzen Feldern über dem
Diagramm angegeben.
• Drücken Sie die MENU-Taste, und klicken Sie auf ‚Cursor'.
Folgende Optionen stehen zur Auswahl:
k
: Alle Cursor ausblenden (Zoom und Skalierung nicht möglich!)
ein
H
: Haupt-Cursor einblenden.
aupt
Um den Cursor zu bewegen, drücken Sie die Navigationstasten
rechts / links. Die Geschwindigkeit des Cursors erhöht sich, wenn
Sie die Navigationstasten gedrückt halten.
Cursor-Koordinaten
Zoombereich
Drehzahlmarker
Grenzwert
