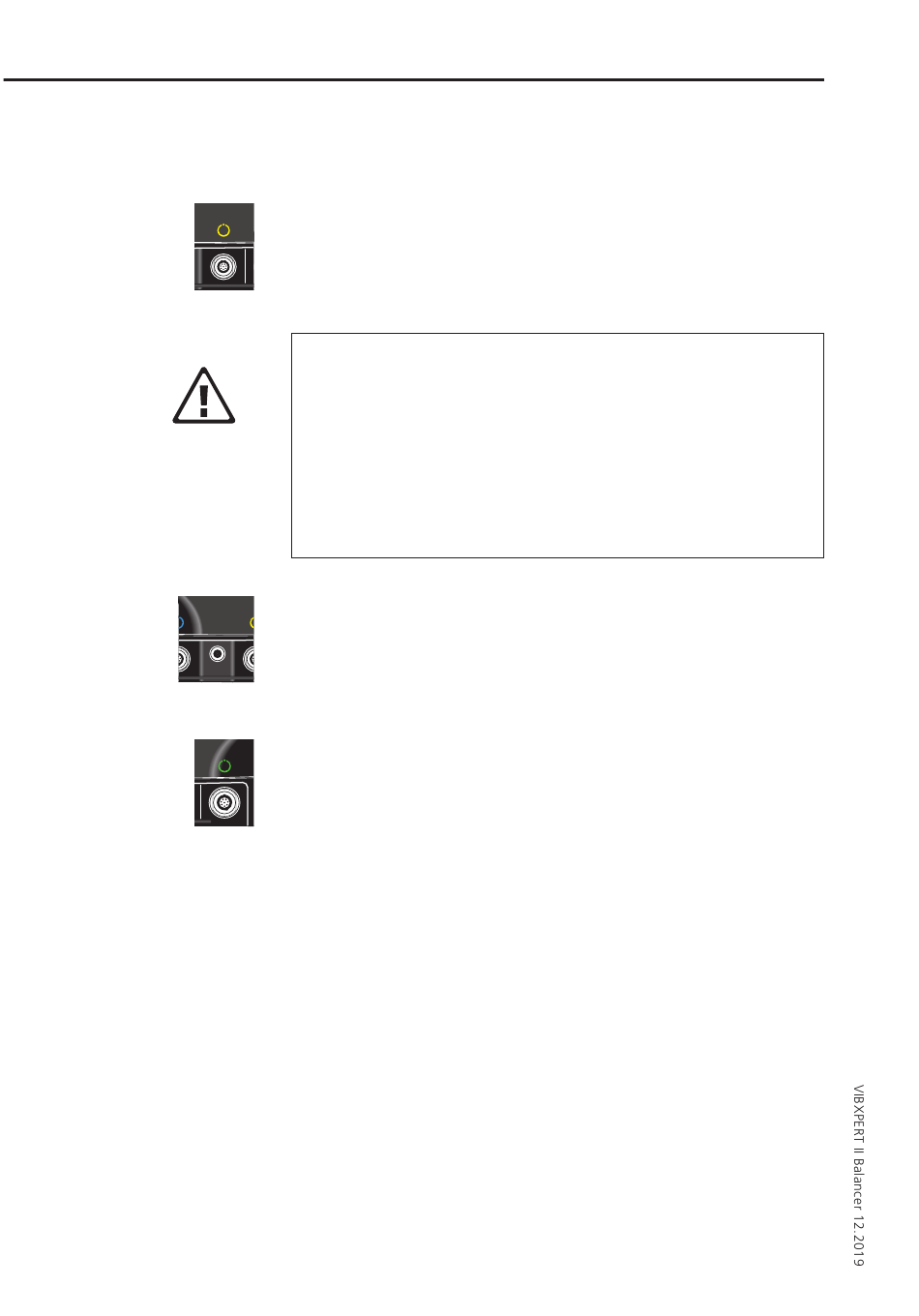

Beschreibung - Schnittstellen
B
A
VORSICHT!
B
A
B
A
Digital
Der gelb markierte Kanal wird verwendet als:
- Eingang für digitale Signale (Trigger oder Drehzahlsensor)
- Serielle Schnittstelle zur Datenübertragung (RS 232)
- Ausgang für Stroboskopsteuerung (TTL-Signal)
Der zulässige Bereich für die Triggersignale ist:
-26V ... 0V (negativ) bzw. -5V ... +26V (positiv).
Schaltschwellen, positiv: max. 2,5V ansteigend
Schaltschwellen, negativ: min. -8V ansteigend
Das Eingangssignal darf nicht über die Schaltschwellen des po-
sitiven und negativen Bereiches laufen, da sonst Fehlmessungen
auftreten.
Temperatur
Diese Schnittstelle wird zur Temperaturmessung mit einem Thermo-
element (NiCrNi) verwendet.
Kommunikation
Der grün markierte Kanal wird verwendet als:
- Kommunikationsschnittstelle zum PC. Der Anschluss erfolgt ent-
weder über ein Netzwerk (Ethernet) oder direkt über ein USB-
Kabel.
- USB-Druckeranschluss.
- Anschluss für USB-Speichermedium
Die Netzwerk-Konfiguration erfolgt im 'Geräte Setup' (s. Abschnitt
'Netzwerk' auf Seite 2-28).
min. 0,6V fallend
max. -10V fallend
