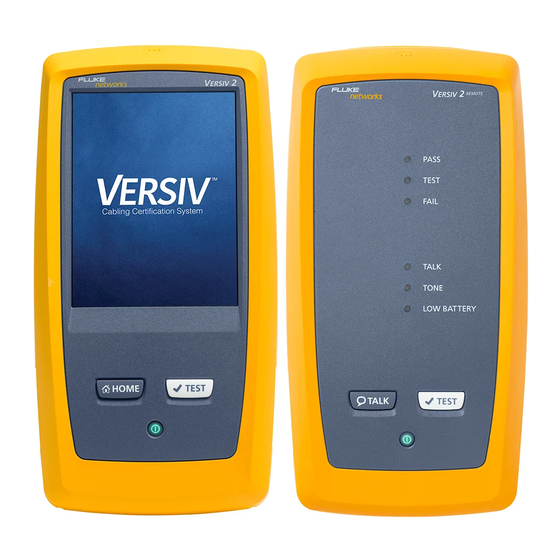

Die DSX CableAnalyzer Module können an Versiv
Remote-Einheiten angeschlossen werden, um robusten,
Handgeräte-Tester zu bilden, mit denen Sie die Zertifizierung,
Fehlerbehebung und Dokumentation von Twisted Pair-
Netzwerkverkabelung durchführen können.
DSX-5000-Module können Twisted Pair-Verkabelungen gemäß
den Grenzwerten der Cat 7
15 Sekunden zertifiziezren.
DSX-8000-Module können Twisted Pair-Verkabelungen gemäß
den Grenzwerten der Cat 8/Klasse I/II (2000 MHz) in weniger als
16 Sekunden zertifizieren.
Zugriff auf die Produkthandbücher
Diese Anleitung bietet allgemeine Informationen und erste
Schritte zur Verwendung des Testers. Ausführlichere
Informationen finden Sie in den neuesten Ausgaben der
Handbücher Versiv Bedienungshandbuch und Versiv Technical
Reference Handbook (Versiv Technisches Referenzhandbuch),
die auf der Fluke Networks-Website zur Verfügung stehen.
Symbole
Warnung oder Vorsicht: Risiko der Beschädigung oder
Unbrauchbarmachung von Gerät oder Software. Siehe
Erklärungen in den Handbüchern.
Warnung: Gefahr von Brand, elektrischem Schlag oder
Personenschäden.
Konsultieren Sie die Benutzerdokumentation.
Schließen Sie dieses Gerät nicht an öffentliche
Kommunikationsnetzwerke (z. B. Telefonnetze) an.
*4777164*
PN 4777164 (German) January 2017
2017 Fluke Corporation
All product names are trademarks of their respective companies.
Handbuch „Erste Schritte"
CableAnalyzer
/Klasse F
(1000 MHz) in
A
A
DSX
Haupt- und
™
™
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke DSX CableAnalyzer
Inhaltszusammenfassung für Fluke DSX CableAnalyzer
- Seite 1 CableAnalyzer ™ Handbuch „Erste Schritte“ Die DSX CableAnalyzer Module können an Versiv Haupt- und ™ Remote-Einheiten angeschlossen werden, um robusten, Handgeräte-Tester zu bilden, mit denen Sie die Zertifizierung, Fehlerbehebung und Dokumentation von Twisted Pair- Netzwerkverkabelung durchführen können. DSX-5000-Module können Twisted Pair-Verkabelungen gemäß...
- Seite 2 Dieses Gerät entspricht den Kennzeichnungsvorschriften der WEEE-Richtlinie. Das angebrachte Etikett weist darauf hin, dass dieses elektrische/elektronische Produkt nicht in Hausmüll entsorgt werden darf. Produktkategorie: In Bezug auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“, klassifiziert.
- Seite 3 Gehäuses repariert oder ersetzt werden. Nehmen Sie am Produkt keine Modifikationen vor. Nur Ersatzteile verwenden, die von Fluke Networks geneh- migt sind. Berühren Sie keine Spannungsquellen mit > 30 V Wechsel- spannung (rms), 42 V Wechselspannung (Spitzenwert) oder 60 V Gleichspannung.
-
Seite 4: Anschlüsse, Tasten Und Led-Anzeigen
Stecken Sie keine Metallgegenstände in die Steck- verbinder. Verwenden Sie für Geräte mit Akku ausschließlich die von Fluke Networks zugelassenen Netzteile, um das Gerät an eine Spannungsversorgung anzuschließen und den Akku zu laden. Vorsicht Um zu verhindern, dass das Gerät oder die zu prüfenden Kabel beschädigt werden und um Datenverlust zu ver-... - Seite 5 USB-Port Typ A: Über diesen USB-Port können Sie Testergebnisse auf einem USB-Flash-Laufwerk speichern oder die FI-1000 Videosonde an den Tester sowie einen Wi-Fi- Adapter für den Zugriff auf die Cloud-Dienste von Fluke Networks anschließen. Buchse für Headset. Die PASS-LED leuchtet nach Bestehen eines Tests.
-
Seite 6: Zertifizierung Von Twisted Pair-Verkabelung
: Drücken Sie , um über den Kopfhörer mit der Person am anderen Ende der Verbindung zu sprechen. Erneut drücken, um die Lautstärke zu regeln. Zum Ausschalten der Talk-Funktion, halten Sie die Taste gedrückt. Zertifizierung von Twisted Pair-Verkabelung 1. - Seite 7 Tippen Sie zur Einrichtung eines Projekts auf das Feld PROJEKT. Wenn Sie die Einstellungen für den Test ändern oder einen anderen Test auswählen möchten, tippen Sie auf das Feld zur Testeinrichtung. Zum Einrichten von Kabel-IDs und Einschalten von ...
-
Seite 8: Auswertung Der Ergebnisse
Horizontalverkabelung Hub oder Switch Wahlfreier Konsolidierungspunkt Patchkabel von Hub Wandsteckdose oder Switch Patchkabel vom PC Start Kanal Ende Kanal Tester mit Remote mit Kanaladapter Kanaladapter GPU96.EPS Abbildung 4. Kanal-Verbindungen für Verbindungen bis Cat 7 4. Auswertung der Ergebnisse Der Tester zeigt mehrere Ansichten der Testergebnisse (Abbildung 5): ... -
Seite 9: Über Cloud-Dienste Von Fluke Networks
Sie im Benutzerhandbuch oder im Technical Reference Handbook (Technisches Handbuch). Über das AxTalk Analyzer Kit Das DSX CableAnalyzer Kit beinhaltet die Hardware und AxTalk Analyzer Software, die Sie für Alien Crosstalk-Tests bei Twisted Pair-Verkabelung benötigen. Unter Fremdnebensprechen ver- steht man Rauschen oder Nebensprechen, das zwischen nebene- inanderliegenden Kabeln in einem Bündel oder einem... -
Seite 10: Kontaktaufnahme Mit Fluke Networks
Registrierung Mit der Registrierung des Produkts bei Fluke Networks erhalten Sie Zugriff auf hilfreiche Informationen zu Produktaktualisierun- gen, Tipps zur Fehlersuche und Supportdienstleistungen. Um sich zu registrieren, verwenden Sie die LinkWare PC-Software. Laden Sie LinkWare PC von der Fluke Networks-Website herunter.
