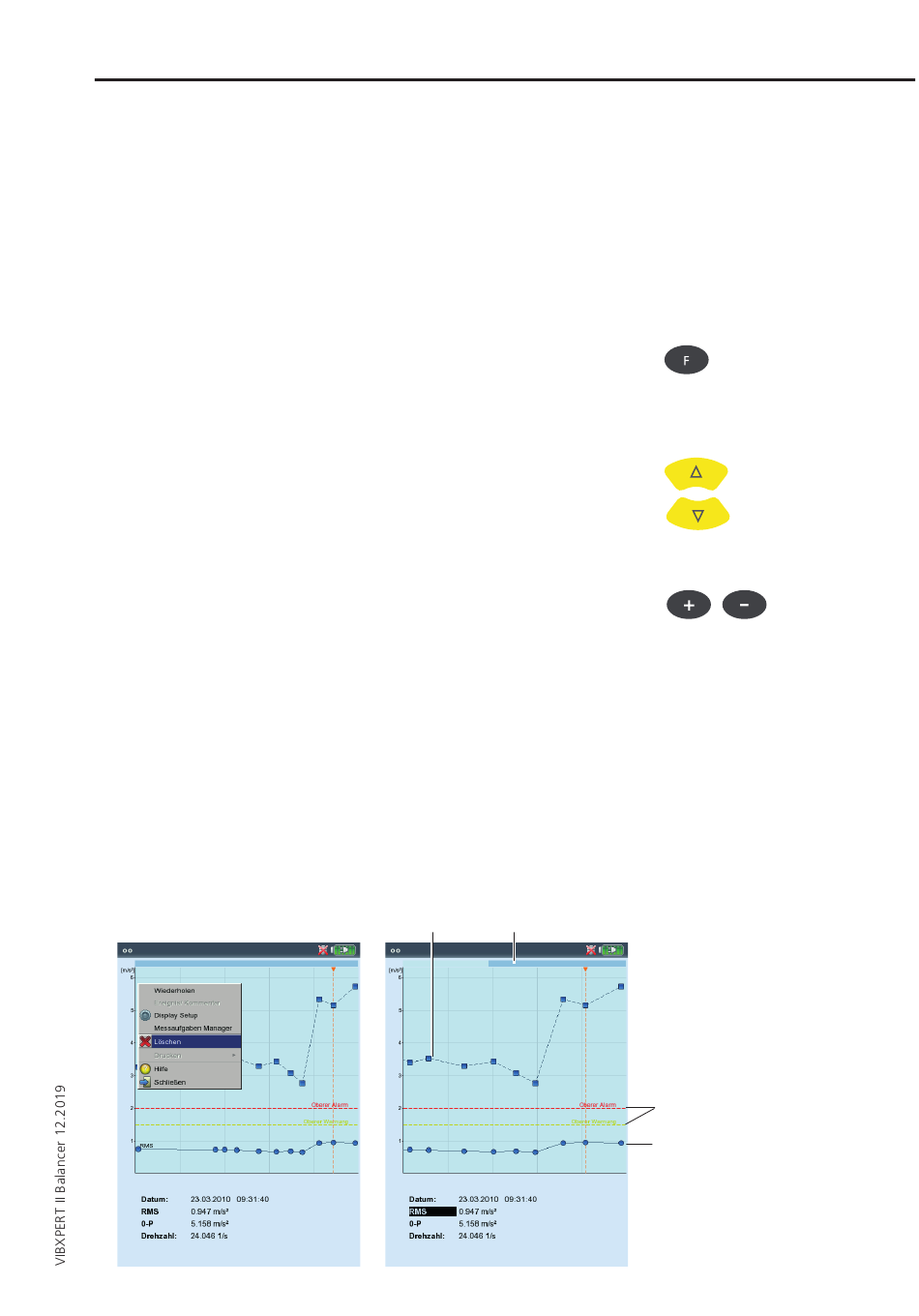

Kennwerte - Trend
Einen Kennwerte-Trend erhalten Sie, wenn Sie mehr als zwei Messun-
gen in einer Datei abspeichern.
Auf der Trendkurve ist jede einzelne Messung durch Marker gekenn-
zeichnet. Unter dem Diagramm sind die Messwerte an der Cursor-
position, das Datum und ggf. die Drehzahl angegeben. Ereignisse
und Kommentare erscheinen ebenfalls in diesem Feld (s.u.). Mit der
F-Taste können Sie zur Darstellung der Einzelergbnisse wechseln.
Mit Hilfe der eingeblendeten Grenzwertlinie stellen Sie fest, welcher
Grenzwert überschritten worden ist. Enthält das Diagramm mehrere
Kennwerte, wird nur die Grenzwertlinie für den markierten Kennwert
dargestellt (im Beispiel: oberer Alarmwert für RMS-Wert). Drücken
Sie die Navigationstasten oben bzw. unten, um die übrigen Kennwerte
zu markieren und die jeweiligen Grenzwertlinien einzublenden.
Zoom
Drücken Sie wiederholt auf die ‚+'-Taste, um die Skalierung der Zeit-
achse im Bereich des Cursors zu vergrößern. Mit der ‚–'-Taste machen
Sie diesen Vorgang wieder rückgängig.
Der Balken über dem Diagramm zeigt den dargestellten Bereich in
Bezug zum gesamten Anzeigebereich.
Messung löschen
Wenn Sie versehentlich eine Fehlmessung in den Trend eingefügt ha-
ben, löschen Sie diese wie folgt:
• Markieren Sie die Messung im Trend-Diagramm.
• Drücken Sie die MENU-Taste.
• Klicken Sie auf ‚Löschen' (s.u.).
Schwingungsanalyse: Ergebnisse
0-p
Zoombereich
Links:
Messung löschen
Rechts:
Trend-Diagramm
Alarm / Warnung für RMS-Kennwert
RMS
3-17
