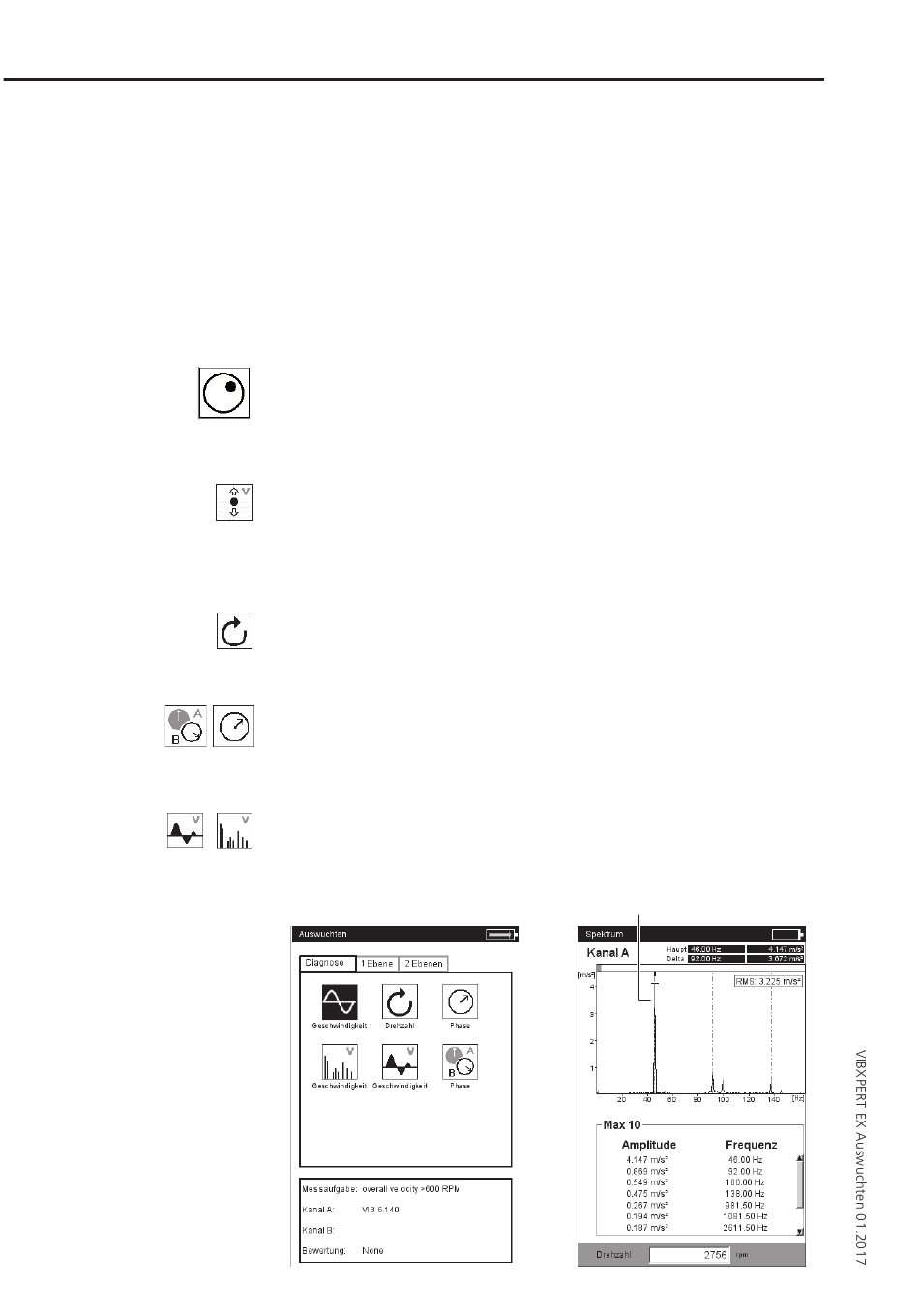

Auswuchten: Einleitung
Diagnosemessungen
FFT-Spektrum zur Diagnose
1. drehzahlharmonische
Schwingung dominiert -> Unwucht
Diagnose
Bevor Sie mit dem Auswuchten beginnen, sollten Sie zuerst sicherstel-
len, dass die Ursache für die gestörte Laufruhe des Rotors tatsächlich
eine Unwucht ist. Eine Schwingungsdiagnose zeigt zudem, welche
Auswuchtmethode am besten geeignet ist.
Zur Diagnose einer Unwucht stehen Ihnen eine Reihe aufeinander
abgestimmter Messaufgaben zur Verfügung:
• Klicken Sie im Startbildschirm auf 'Auswuchten', und öffnen Sie
das Register 'Diagnose' (s. unten):
Auswuchten
Kennwert - Schwinggeschwindigkeit
Erfassung der breitbandigen Maschinenschwingung zur Dokumen-
tation des Ist-Zustandes vor und nach dem Auswuchten. Mit dieser
Messaufgabe ermitteln Sie außerdem die Stelle mit dem höchsten
Schwingungswert, an der Sie die Sensoren montieren.
Drehzahl
Messung der Rotordrehzahl. Wenn Sie beim Auswuchten ein Maschi-
nen-Setup verwenden, benötigen Sie diesen Parameter, um die resul-
tierenden Fliehkräfte zu berechnen.
Phase - eine / zwei Ebenen
Messung von Amplitude und Phasenwinkel im drehzahlsynchronen
Schwingungssignal. Damit können Sie z.B. feststellen, ob eine stati-
sche oder dynamische Unwucht vorliegt.
Spektrum & Zeitsignal - Schwinggeschwindigkeit
Messung des FFT-Spektrums und Zeitsignals. Dominiert im Spektrum
die 1. Harmonische, ist eine Unwucht wahrscheinliche Ursache für die
hohen Schwingungen.
Links:
Rechts:
'1. Harmonische'
