17 Funktionsbibliothek
17.1 Funktionsbausteine | L_Transient_3
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

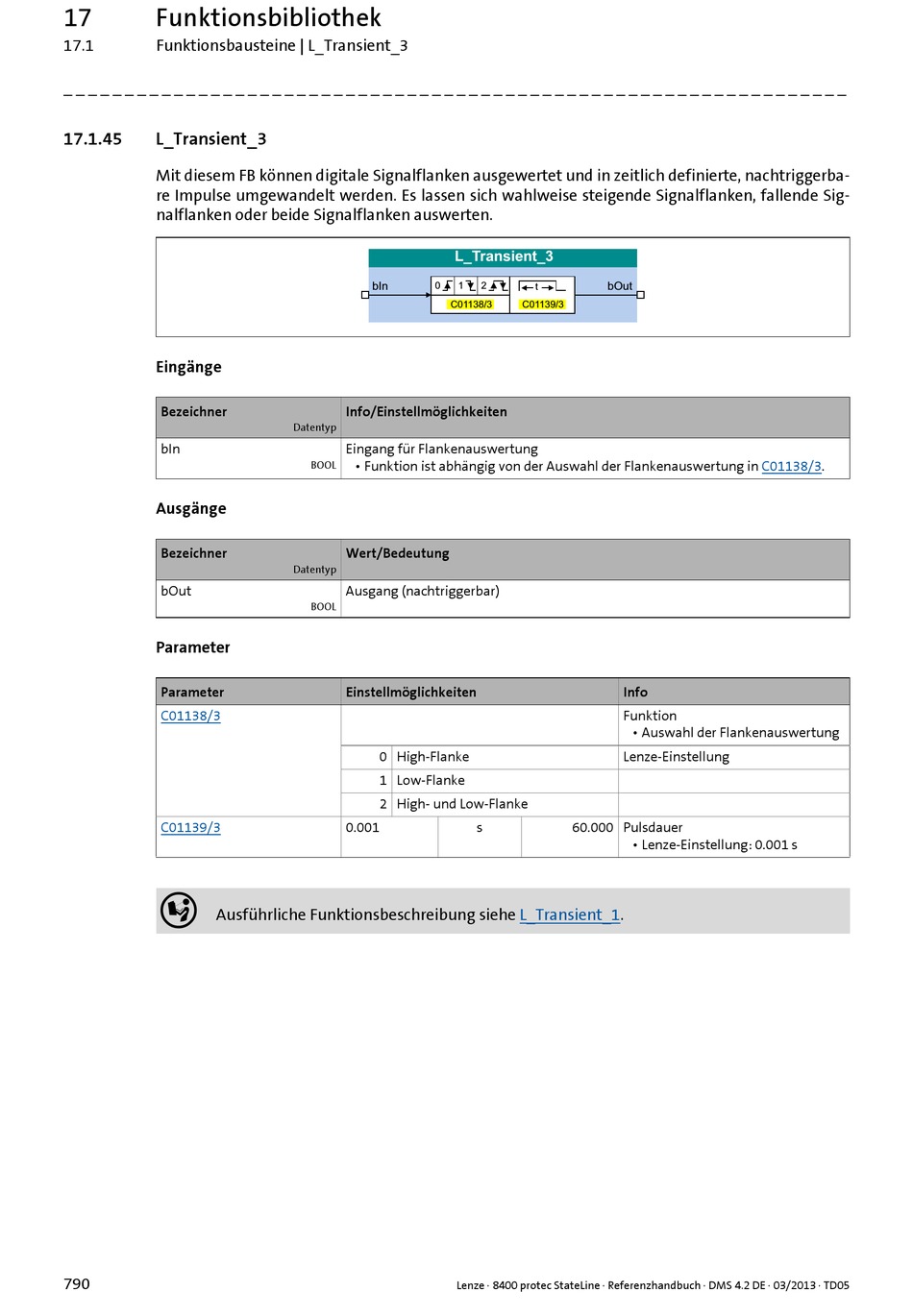

17.1.45

L_Transient_3

Mit diesem FB können digitale Signalflanken ausgewertet und in zeitlich definierte, nachtriggerba-
re Impulse umgewandelt werden. Es lassen sich wahlweise steigende Signalflanken, fallende Sig-
nalflanken oder beide Signalflanken auswerten.
Eingänge
Bezeichner
bIn
Ausgänge
Bezeichner
bOut
Parameter
Parameter
C01138/3
C01139/3

Ausführliche Funktionsbeschreibung siehe L_Transient_1.
790
Info/Einstellmöglichkeiten
Datentyp
Eingang für Flankenauswertung
• Funktion ist abhängig von der Auswahl der Flankenauswertung in C01138/3.
BOOL
Wert/Bedeutung
Datentyp
Ausgang (nachtriggerbar)
BOOL
Einstellmöglichkeiten
0 High-Flanke
1 Low-Flanke
2 High- und Low-Flanke
0.001
Lenze · 8400 protec StateLine · Referenzhandbuch · DMS 4.2 DE · 03/2013 · TD05
Info
Funktion
• Auswahl der Flankenauswertung
Lenze-Einstellung
s 60.000 Pulsdauer
• Lenze-Einstellung: 0.001 s
