Elektrische Installation der Relaiskarte

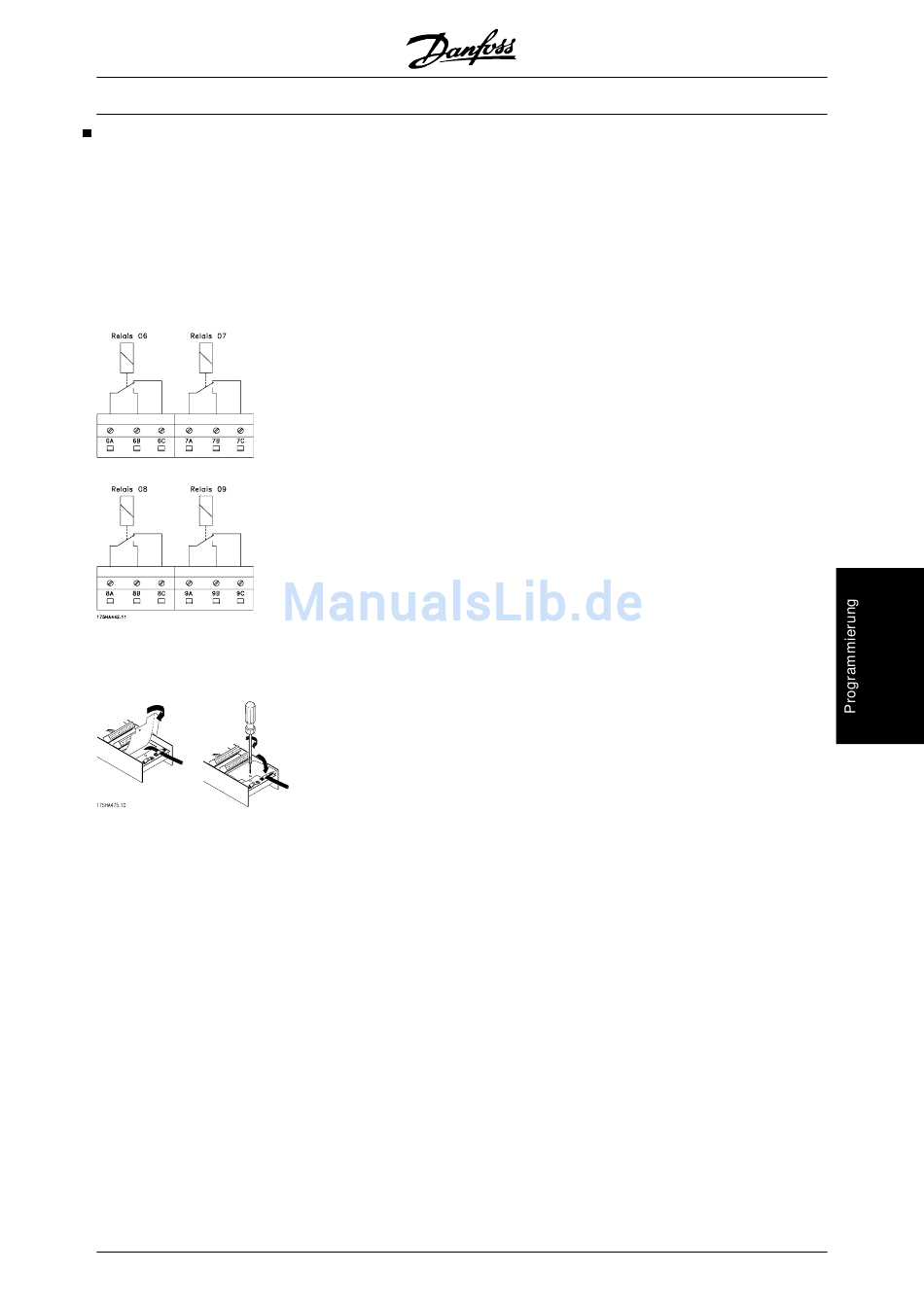

Die Relais werden wie nachfolgend gezeigt ange-
schlossen.
Relais 6-9:
A-B Schließer, A-C Öffner
Max. 240 V AC, 2 A
2
Max. Querschnitt: 1,5 mm (AWG 28-16)
Drehmoment: 0,22 - 0,25 Nm / 4,5 - 5 In lb
Schraubengröße: M2
Um eine doppelte Isolation herzustellen, muss die
Kunststofffolie gemäß der nachfolgenden Zeichnung
angebracht werden.
®
