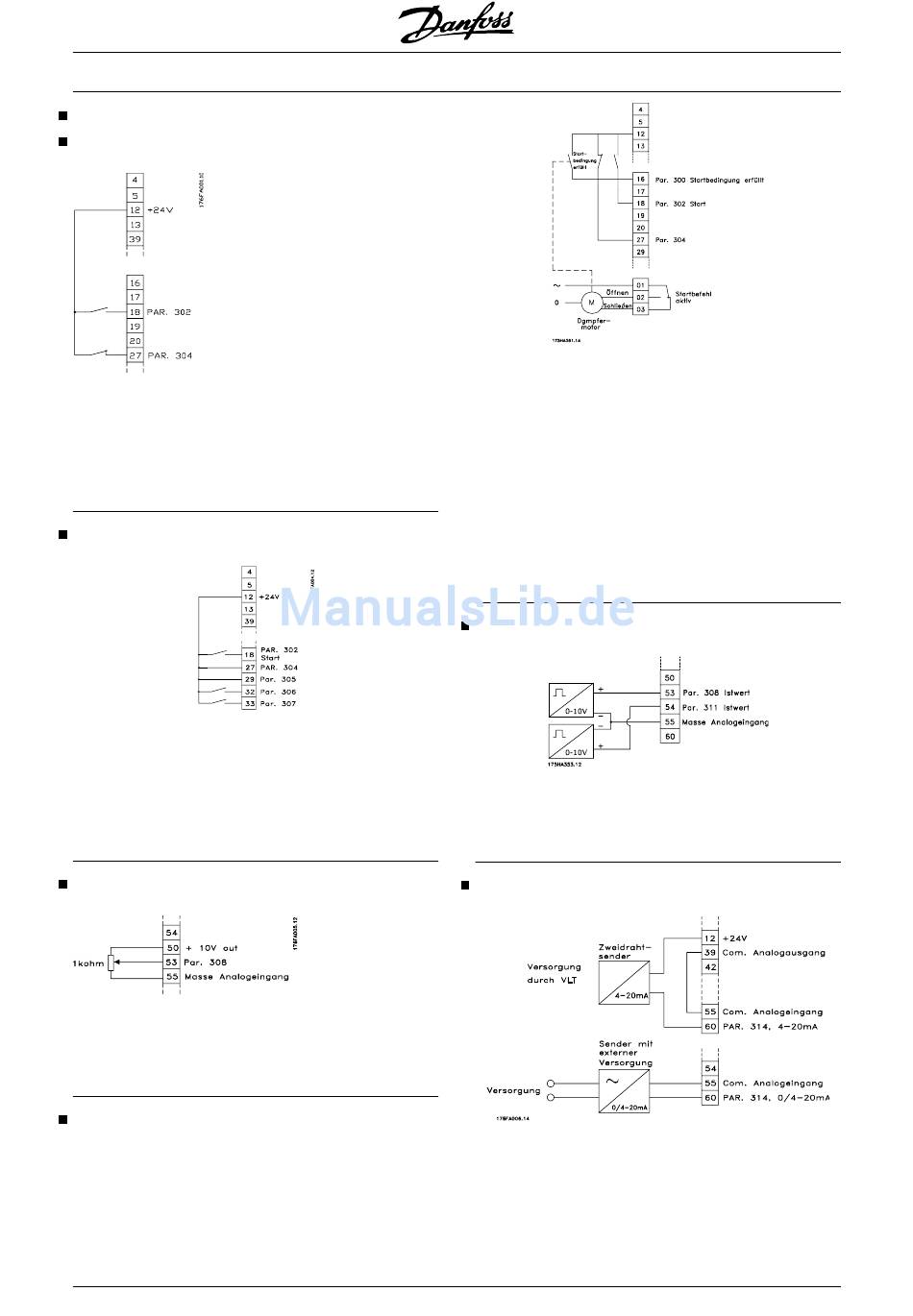

Anschlußbeispiele
Einpoliger Start/Stopp
- Start/Stopp mit Klemme 18.
Parameter 302 = Start [1]
- Schnellstopp mit Klemme 27.
Parameter 304 = Freilaufstopp, invers [0]
Digitaldrehzahl auf/ab
- Frequenzkorrektur auf und ab mit Klemme 32
und 33.
Parameter 306 = Drehzahl auf [7]
Parameter 307 = Drehzahl ab [7]
Parameter 305 = Sollwert speichern [2]
Potentiometer Sollwert
-Parameter 308 = Sollwert [1]
Parameter 309 = Klemme 53, min. Skalierung
Parameter 310 = Klemme 53, max. Skalierung
Startfreigabe
84
VLT
- Start mit Klemme 16 freigegeben.
Parameter 300 = Startfreigabe [8].
Start/Stopp mit Klemme 18.
-
Parameter 302 = Start [1]
- Schnellstopp mit Klemme 27.
Parameter 304 = Motorfreilaufstopp, invers
[0].
Periphere Ausrüstung aktiviert
-
Parameter 323 = Startbefehl aktiv [13].
Zweizonenregelung
- Parameter 308 = Istwert [2].
- Parameter 311 = Istwert [2].
Transmitterverbindung
- Parameter 314 = Sollwert [1]
- Parameter 315 = Klemme 60, min. Skalierung
- Parameter 316 = Klemme 60, max. Skalierung
®
