Beschreibung der Auswahl:
Bei Auswahl von Reset [1] und bei Betätigen der Taste
[OK] wird Parameter 601, Motorlaufstunden, zurück-
gestellt. Dieser Parameter kann über die serielle
RS-485-Schnittstelle nicht gewählt werden.
ACHTUNG!
Mit der Betätigung der [OK]-Taste wird die
Nullstellung ausgeführt.
620 Betriebsart
(BETRIEBSART)
Wert:
Normaler Betrieb (NORMAL BETRIEB)
Betrieb mit deaktiviertem Wechselrichter
(INVERTER BLOCKIERT)
Steuerkartentest (STEUERKARTEN TEST)
Initialisierung (INITIALISIEREN)
Funktion:
Dieser Parameter kann neben der normalen Funktion
für zwei verschiedene Tests verwendet werden.
Weiter ist es möglich, alle Parametersätze auf die
werkseitigen Einstellungen zurückzusetzen, mit Aus-
nahme der Parameter 501, Adresse, 502, Baudrate,
600-605, Betriebsdaten und 615-617, Fehlerprotokoll.
Beschreibung der Auswahl:
Normalbetrieb [0] wird für den Normalbetrieb des Mo-
tors verwendet.
Funktion mit deaktiviertem Wechselrichter [1] ist zu
wählen, wenn der Einfluss des Steuersignals auf die
Steuerungskarte und deren Funktionen ohne Drehen
der Motorwelle kontrolliert werden soll.
Steuerungskartentest [2] ist zu wählen, wenn die ana-
logen und digitalen Ein- und Ausgänge, die analogen
und digitalen Relaisausgänge sowie die Steuerspan-
nung von +10 V kontrolliert werden sollen. Dieser Test
erfordert den Anschluss eines Prüfsteckers mit inter-
nen Verbindungen.

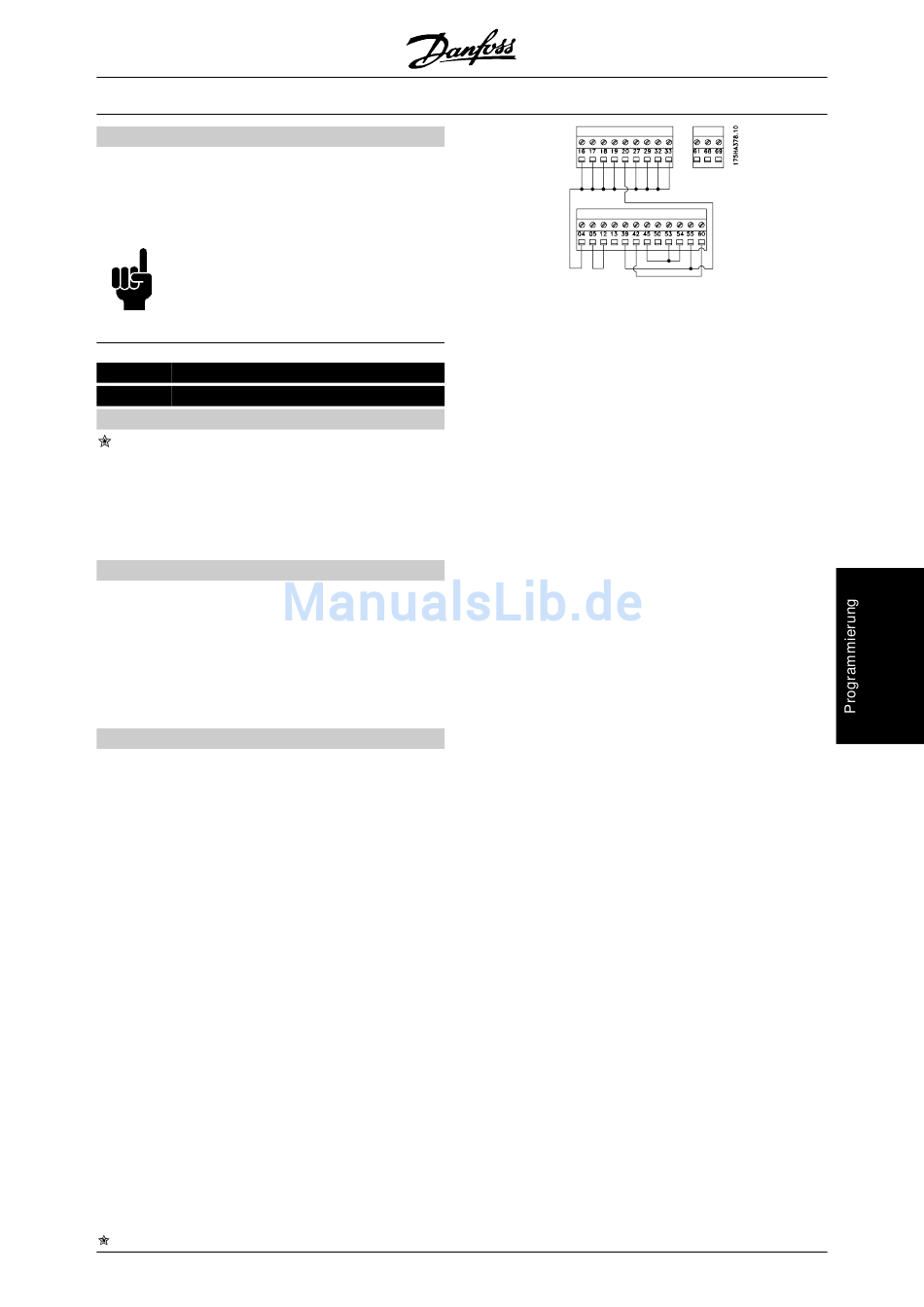

Der Prüfstecker für die Steuerungskarte [2] wird wie
folgt angeschlossen:
Verbindung 4-16-17-18-19-27-29-32-33;
Verbindung 5-12;
Verbindung 39-20-55;
Verbindung 42-60;
Verbindung 45-53-54.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Verwenden Sie folgendes Verfahren für den Steuer-
ungskartentest:
1. Wählen Sie Steuerungskartentest.
2. Unterbrechen Sie die Stromversorgung und
warten Sie, bis die Displaybeleuchtung er-
lischt.
3. Sckließen Sie den Prüfstecker an (siehe vo-
[0]
rangehende Spalte).
4. Schalten Sie die Netzspannung wieder ein.
[1]
[2]
5. Der Frequenzumrichter erwartet, dass die
Taste [OK] gedrückt wird (Test kann nicht oh-
[3]
ne LCP durchgeführt werden).
6. Der Frequenzumrichter testet die Steuer-
ungskarte automatisch.
7. Ziehen Sie den Prüfstecker ab und drücken
Sie [OK], wenn der Frequenzumrichter
"TEST BEENDET" anzeigt.
8. Parameter 620 Betriebsart wird automatisch
auf Normalbetrieb gesetzt.
Falls die Steuerungskarte fehlerhaft ist, zeigt der Fre-
quenzumrichter "TEST FEHLGESCHL.". Die Steuer-
ungskarte muss ausgetauscht werden.
Initialisierung [3] wird ausgewählt, wenn der werkseiti-
ge Zustand des Geräts erreicht werden soll, ohne die
Parameter 501, Adresse, 502, Baudrate, 600-605, Be-
triebsdaten und 615-617, Fehlerprotokoll, zurückzu-
setzen.
Initialisierungsverfahren:
1. Wählen Sie Initialisierung.
2. Drücken Sie die [OK]-Taste.
3. Unterbrechen Sie die Stromversorgung und
warten Sie, bis die Displaybeleuchtung er-
lischt.
4. Schalten Sie die Netzspannung wieder ein.
5. Es erfolgt die Initialisierung aller Parameter
in allen Parametersätzen mit Ausnahme der
Parameter 501, Adresse, 502, Baudrate,
600-605, Betriebsdaten und 615-617, Feh-
lerprotokoll .
