Abschirmung des Motorkabels verursacht. Siehe
Zeichnung auf der nächsten Seite. Die Größe des Er-
dableitstroms ist von folgenden Faktoren abhängig (in
der Reihenfolge ihrer Priorität):
1. Länge des Motorkabels
2. Motorkabel abgeschirmt oder nicht
3. Taktfrequenz
4. Funkentstörfilter ja oder nein
5. Motor am Standort geerdet oder nicht
Der Erdableitstrom ist bei Handhabung und Betrieb
des Frequenzumrichters dann sicherheitsrelevant,
wenn der Frequenzumrichter (aufgrund eines Fehlers)
nicht geerdet ist.
ACHTUNG!
RCD
Da der Erdableitstrom > 3,5 mA beträgt,
muss eine verstärkte Erdung angeschlos-
sen werden. Dies ist eine Voraussetzung
für die Einhaltung von EN 50178. Verwen-
den Sie niemals ein ELCB-Relais vom
Typ A, da diese für Fehlerströme aus
Drehstrom-Gleichrichterladungen unge-
eignet sind.

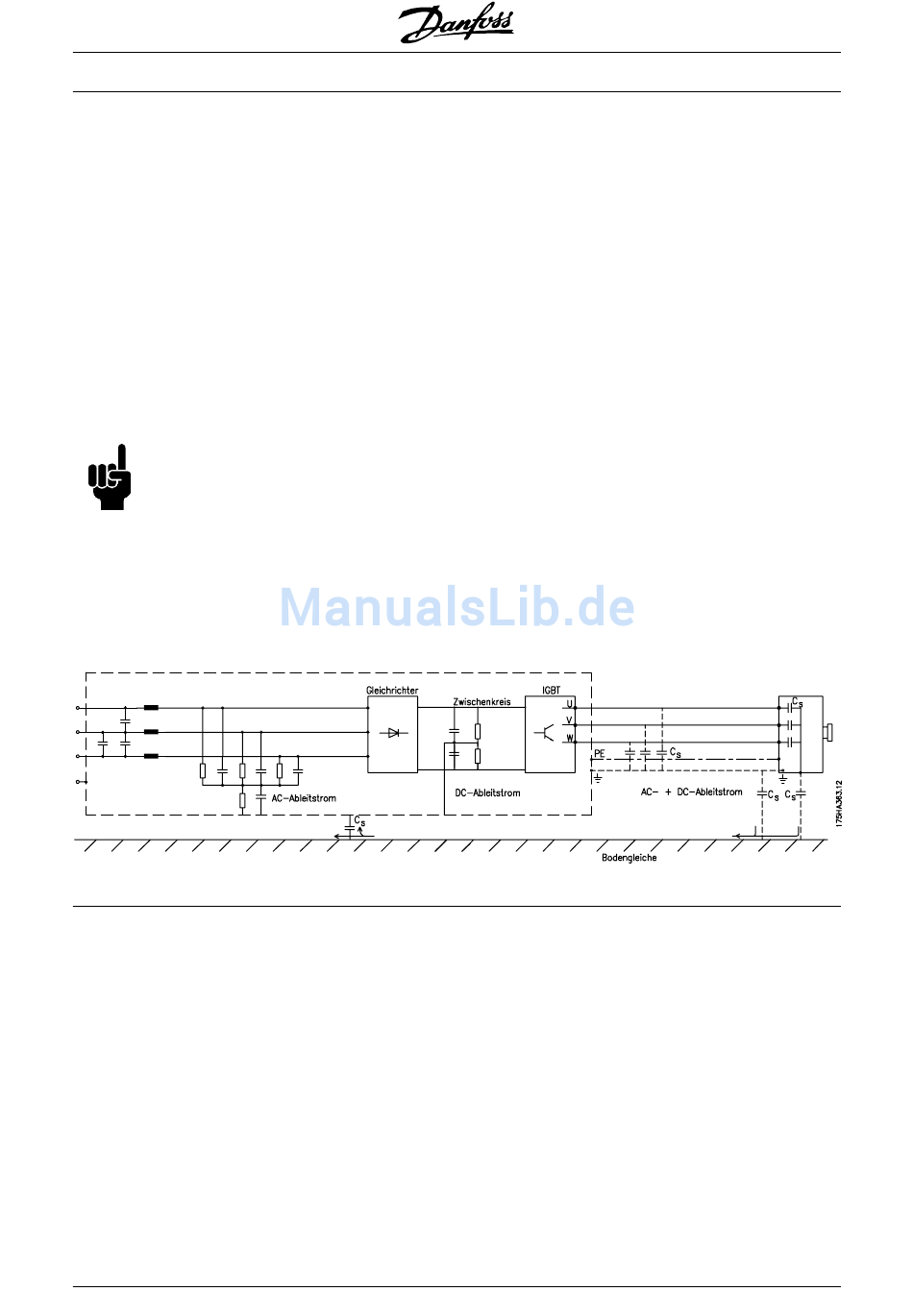

Erdableitströme
200
VLT
Wenn ELCB-Relais verwendet werden, müssen sie
die folgenden Anforderungen erfüllen:
- Eignung zum Schutz von Geräten mit einem
Gleichstromanteil (DC) im Fehlerstrom
(Dreiphasen-Gleichrichterbrücke)
- Eignung bei Einschaltung mit pulsförmigen
kurzzeitigen Erdableitströmen
Eignung für hohen Erdableitstrom (300 mA)
-
®
