Sollwerttyp

Das Beispiel zeigt, wie der resultierende Sollwert be-
rechnet wird, wenn Festsollwerte zusammen mit Ad-
dieren zum Sollwert und relativer Sollwerterhöhung in
Parameter 210, Sollwertart, verwendet wird. Siehe
Berechnung des resultierenden Sollwerts. Siehe auch
Zeichnung unter Sollwertverarbeitung.
Die folgenden Parameter wurden eingestellt:
Par. 204 Minimaler Sollwert:
Par. 205 Maximaler Sollwert:
Par. 211 Festsollwert:
Par. 308 Klemme 53, Analogeingang:
Par. 309 Klemme 53, min. Skalierung:
Par. 310 Klemme 53, max. Skalierung:
Ist Parameter 210 Sollwertart auf Addieren zum Soll-
wert [0] eingestellt, wird einer der eingestellten Fest-
sollwerte (Par. 211- 214) als Prozentwert des Sollwert-
bereiches zu den externen Sollwerten addiert. Ist an
Klemme 53 eine analoge Eingangsspannung von 4
Volt angelegt, resultiert daraus folgender Sollwert:
Par. 210 Sollwertart = Addieren zum Sollwert
[0]:
Par. 204 Minimaler Sollwert
Sollwertbeitrag bei 4 Volt
Par. 211 Festsollwert
Sollwert resultierend
Ist Parameter 211 Sollwertart auf Relative Sollwerter-
höhung [1] eingestellt, wird einer der eingestellten
Festsollwerte (Par. 211-214) als Prozentwert der Sum-
me der aktuellen externen Sollwerte addiert. Ist an
Klemme 53 eine analoge Eingangsspannung von 4
Volt angelegt, resultiert daraus folgender Sollwert:
Par. 210 Sollwertart = Relative Sollwerterhö-
hung [1]
Par. 204 Minimaler Sollwert
Sollwertbeitrag bei 4 Volt
Par. 211 Festsollwert
Sollwert resultierend

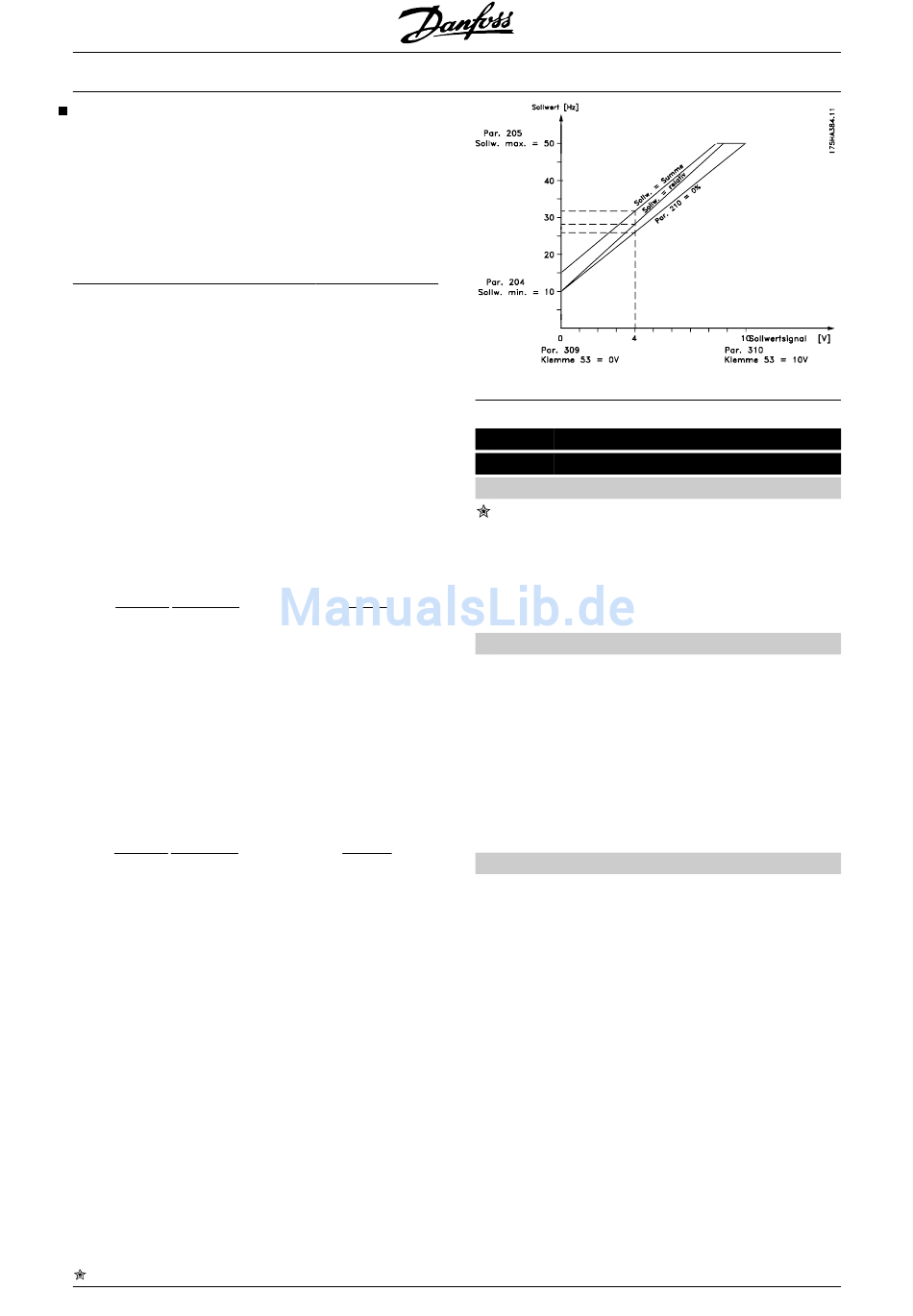

Das Diagramm in der folgenden Spalte zeigt den re-
sultierenden Sollwert im Verhältnis zum externen Soll-
wert, der zwischen 0-10 V variiert.
Parameter 210 Sollwertart wurde für Addieren zum
Sollwert [0] bzw. Relative Sollwerterhöhung [1] pro-
grammiert. Darüber hinaus wird eine Graphik darge-
stellt, in der Parameter 211 Festsollwert 1 auf 0%
programmiert ist.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
118
10 Hz
50 Hz
15%
Sollwert [1]
0 V
10 V
210
Wert:
= 10,0 Hz
= 16,0 Hz
= 6,0 Hz
= 32,0 Hz
Funktion:
Hier kann definiert werden, wie voreingestellte Soll-
werte zu den übrigen Sollwerten hinzuaddiert werden
sollen. Dazu Addieren zum Sollwert oder Relative Soll-
werterhöhung verwenden. Mit der Funktion Externe
Anwahl kann auch festgelegt werden, ob ein Wechsel
zwischen externen Sollwerten und voreingestellten
Sollwerten erfolgen soll.
Siehe Sollwertverarbeitung.
= 10,0 Hz
= 16,0 Hz
= 2,4 Hz
Beschreibung der Auswahl:
= 28,4 Hz
Bei Auswahl von Addieren zum Sollwert [0] wird einer
der Festsollwerte (Parameter 211-214 Festsollwert)
den anderen externen Sollwerten als prozentualer
Wert des Sollwertbereichs (Sollw
addiert.
Bei Auswahl von Relative Sollwerterhöhung [1] wird ei-
ner der eingestellten Festsollwerte (Parameter
211-214 Festsollwert) als prozentualer Wert der Sum-
me der aktuellen externen Sollwerte addiert.
Bei Auswahl von Externe Anwahl [2] kann über eine
der Klemmen 16, 17, 29, 32 oder 33 (Parameter 300,
301, 305, 306 oder 307 Digitaleingänge) zwischen ex-
ternen oder voreingestellen Sollwerten gewechselt
werden. Die Festsollwerte sind ein prozentualer Wert
des Sollwertbereichs.
Der externe Sollwert ist die Summe der Analogsoll-
werte, der Puls- und aller Bussollwerte.
MG.83.A2.03 - VLT
®
VLT 8000 AQUA
Sollwertart
(SOLLWERT-FUNKT.)
Zum Sollwert addieren (ADD. ZUM SOLL-
WERT)
Relative Sollwerterhöhung
(REL. SOLLWERTERHÖH.)
Externe Anwahl (EXTERNE ANWAHL)
®
ist ein eingetragenes Warenzeichen von Danfoss
[0]
[1]
[2]
-Sollw ) hinzu-
MIN MAX
