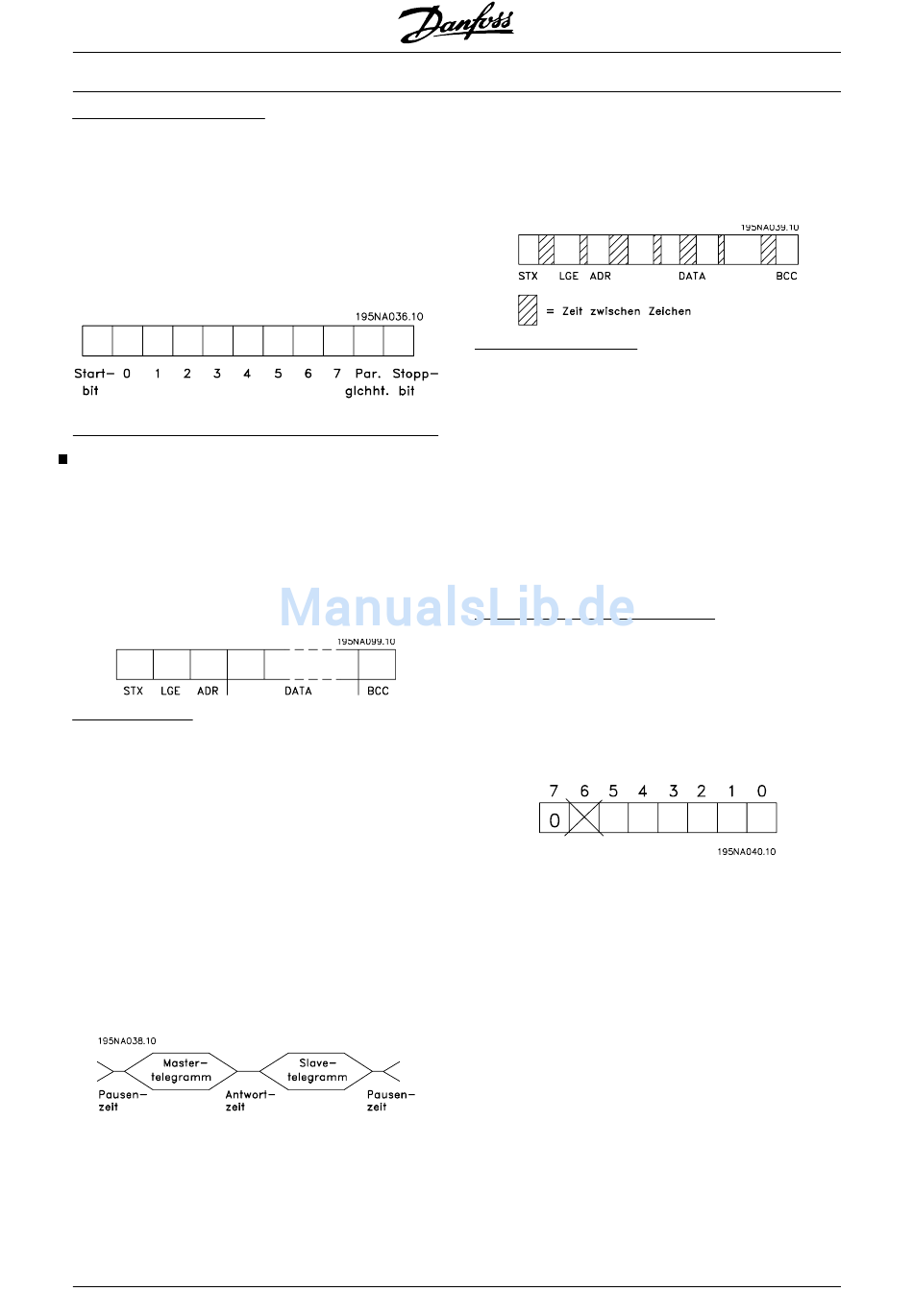

Inhalt eines Zeichens (Byte)
Jedes übertragene Byte beginnt mit einem Startbit.
Danach werden 8 Datenbits übertragen, was einem
Byte entspricht. Jedes Byte wird über ein Paritätsbit
abgesichert, das auf "1" gesetzt wird, wenn Paritäts-
gleichheit gegeben ist (d.h. eine gerade Anzahl binärer
Einsen in den 8 Datenbits und dem Paritätsbit zusam-
men). Ein Byte endet mit einem Stoppbit und besteht
somit aus insgesamt 11 Bits.

Telegrammaufbau unter FC-Protokoll

Jedes Telegramm beginnt mit einem Startbyte (STX)
= 02 Hex, gefolgt von einem Byte zur Angabe der Te-
legrammlänge (LGE) und einem Byte zur Angabe der
VLT Adresse (ADR). Danach folgt eine Anzahl Daten-
bytes (variabel, von der Telegrammart abhängig). Das
Telegramm schließt mit einem Datensteuerbyte
(BCC).
Telegrammzeiten
Die Kommunikationsgeschwindigkeit zwischen einem
Master und einem Slave hängt von der Baudrate ab.
Die Baudrate des Frequenzumrichters muss mit der
des Masters identisch sein und wird in Parameter 502
Baudrate ausgewählt.
Nach einem Antworttelegramm vom Slave muss eine
Pause von mindestens 2 Bytes (22 Bit) eingelegt wer-
den, bevor der Master ein neues Telegramm senden
kann. Bei einer Baudrate von 9600 kBaud muss eine
Pause von mindestens 2,3 ms eingelegt werden.
Wenn der Master das Telegramm gesendet hat, darf
die Antwortzeit des Slaves zurück zum Master höchs-
tens 20 ms betragen, und es wird eine Pause von
mindestens 2 Bytes eingelegt.
Pausenzeit, min.:
Antwortzeit, min.:
Antwortzeit, max:
Die Zeit zwischen den einzelnen Bytes in einem Tele-
gramm darf zwei Bytes nicht überschreiten, und das
162
VLT
Telegramm muß innerhalb des 1,5 fachen der Nenn-
telegrammzeit übertragen sein.
Wenn die Baudrate 9600 kBaud und die Telegramm-
länge 16 Baud beträgt, muss das Telegramm inner-
halb von 27,5 ms abgeschlossen sein.
Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbytes
plus Adressbyte ADR plus Datensteuerbyte BCC.
Telegramme mit 4 Datenbytes haben folgende Länge:
LGE = 4 + 1 + 1 = 6 Bytes
Telegramme mit 12 Datenbytes haben folgende Län-
ge:
LGE = 12 + 1 + 1 = 14 Bytes
Telegramme, die Text enthalten, haben eine Länge
von 10+n Bytes. 10 ist die Anzahl der festen Bytes,
während 'n' die (von der Länge des Texts abhängige)
Variable ist.
Frequenzumrichter-Adresse (ADR)
Es werden zwei verschiedene Formate verwendet, mit
einem Adressbereich des Frequenzumrichters von
entweder 1-31 oder 1-126.
1. Adressformat 1-31
Das Byte für diesen Adressbereich hat folgendes Pro-
fil:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4) werden nicht
verwendet
Bit 5 = 0: Kein Broadcast
Bit 0-4 = VLT-Adresse 1-31
2 Bytes
2 Bytes
20 ms
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
8000 AQUA
