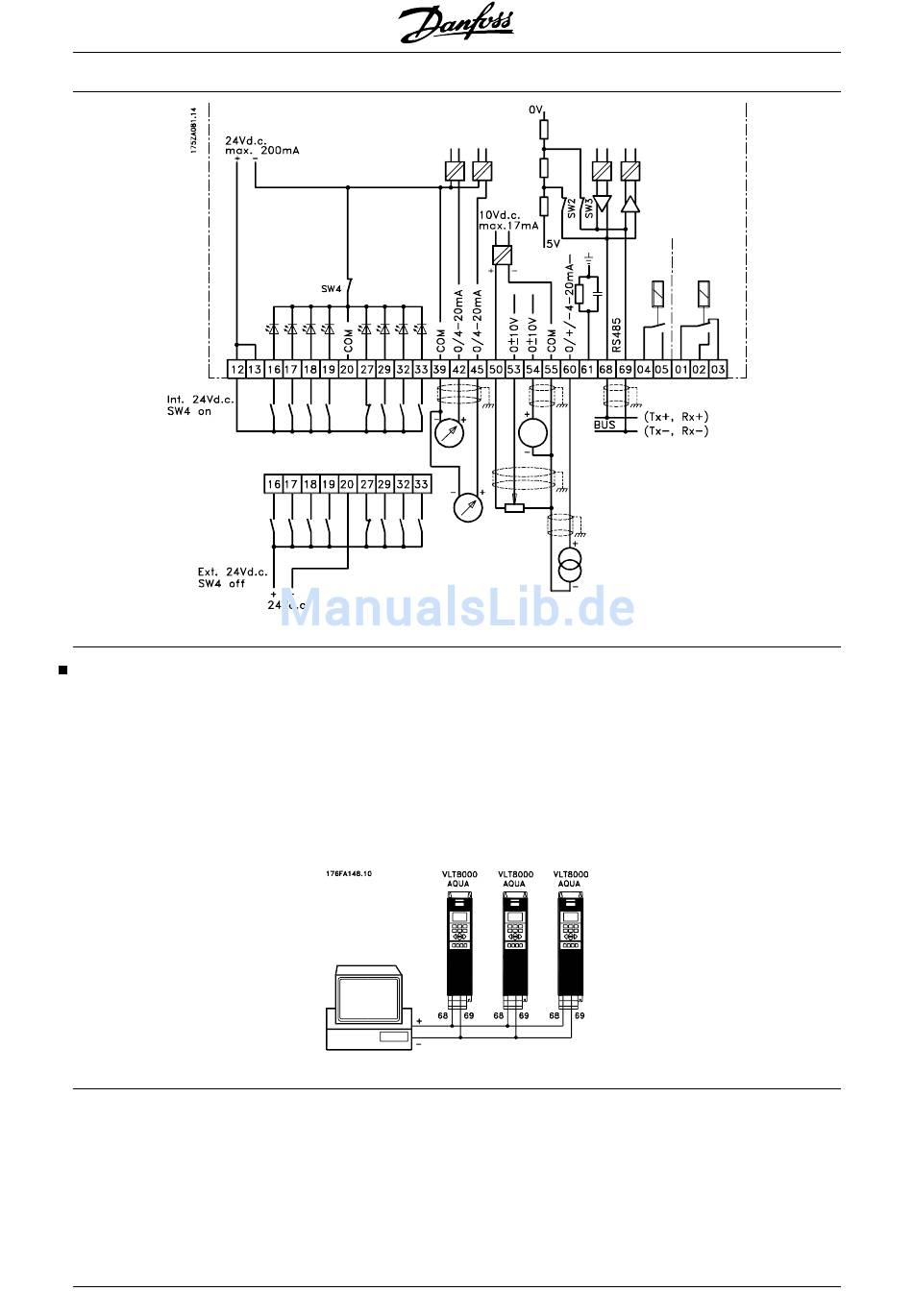

Busanschluss
Die serielle Busverbindung gemäß der Norm RS 485
(zwei Leiter) wird an die Klemmen 68/69 (Signal P und
N) des Frequenzumrichters angeschlossen. Signal P
ist das positive Potential (TX+, RX+), Signal N das ne-
gative (TX-, RX-).
Wenn an denselben Master mehrere Frequenzum-
richter angeschlossen werden sollen, hat dies in Pa-
rallelschaltung zu erfolgen.
82
VLT
Zur Vermeidung von Potentialausgleichsströmen in
der Abschirmung kann die Kabelabschirmung über
Klemme 61 geerdet werden, die über ein RC-Glied mit
Masse verbunden ist.
Busabschluss
Der Bus muss an jedem seiner Endpunkte durch ein
Widerstandsnetzwerk abgeschlossen werden. Hierzu
sind die Schalter 2 und 3 auf der Steuerkarte auf "ON"
zu setzen.
®
