Control principle

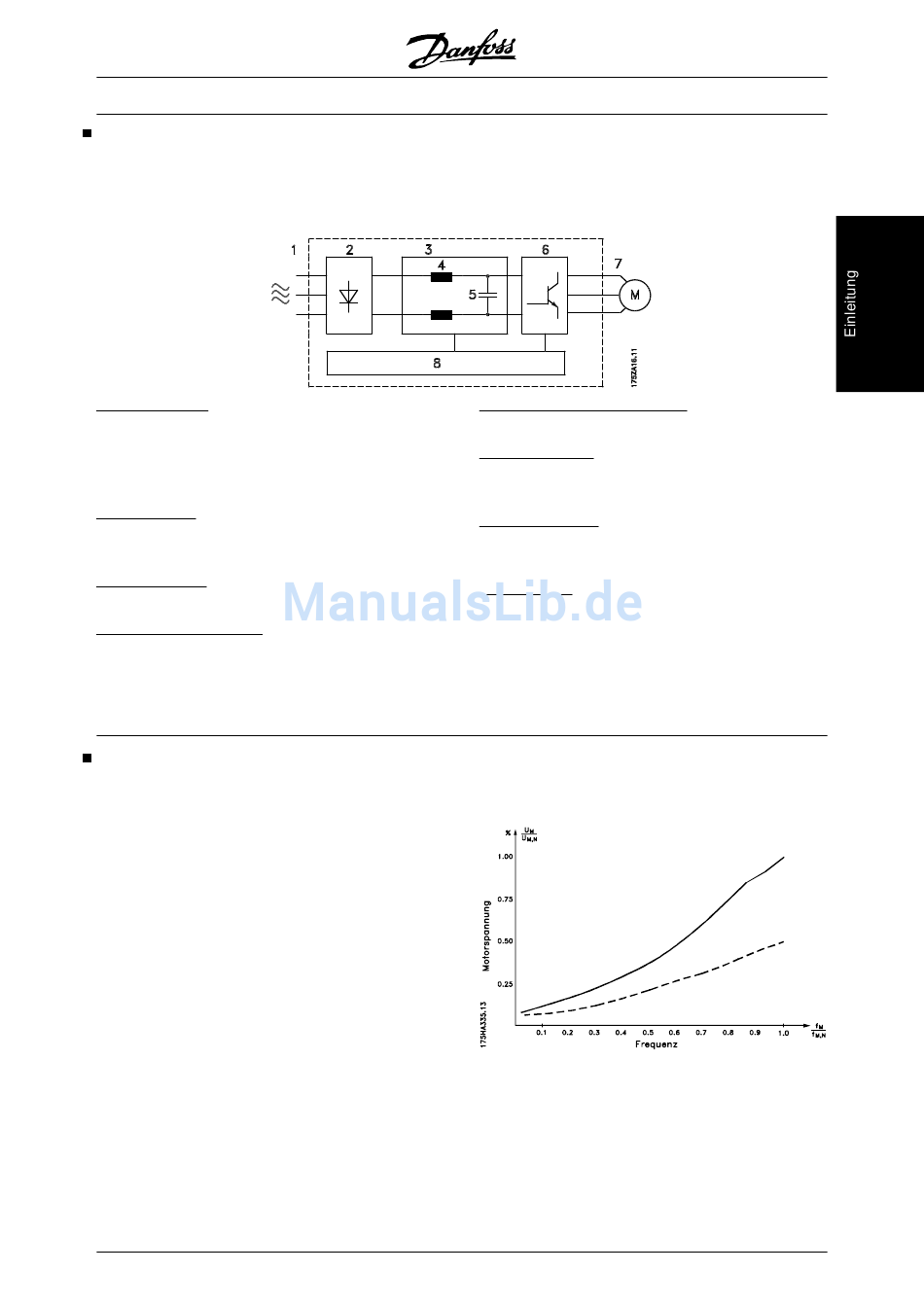

Ein Frequenzumrichter wandelt eine feste Netzwech-
selspannung in Gleichspannung um und produziert
wiederum aus dieser Gleichspannung eine Wechsel-
spannung mit variabler Amplitude und Frequenz.
1. Netzspannung
3 x 200-240 V AC, 50 / 60 Hz.
3 x 380 - 480 V AC, 50 / 60 Hz.
3 x 525 - 600 V AC, 50 / 60 Hz.
3 x 525 - 690 V AC, 50 / 60 Hz.
2. Gleichrichter
Eine dreiphasige Gleichrichterbrücke, die den Wech-
selstrom in Gleichstrom umwandelt.
3. Zwischenkreis
Gleichspannung = 1,35 x Netzspannung [V].
4. Zwischenkreisdrosseln
Glättung der Zwischenkreisspannung und Reduzie-
rung des Istwerts der Netzoberwellen zum Netzan-
schluss.

AEO - Automatische Energieoptimierung

Gewöhnlich müssen die U/f-Kennlinien auf Grundlage
der erwarteten Last bei verschiedenen Frequenzen
eingestellt sein.
Häufig ist die Last jedoch in einer Installation bei einer
bestimmten Frequenz nicht bestimmbar. Dieses Prob-
lem kann durch Verwendung eines VLT 8000 AQUA
mit integrierter automatischer Energieoptimierung
(AEO) gelöst werden, die die optimale Energienutzung
gewährleistet. Alle VLT 8000 AQUA-Geräte bieten
diese Funktion ab Werk, d.h., es ist nicht notwendig,
das U/f-Verhältnis anzupassen, um die maximalen
Energieeinsparungen zu erzielen. Bei anderen Fre-
quenzumrichtern müssen zur korrekten Einstellung
des Frequenzumrichters das Spannungs-/Frequenz-
verhältniss (U/f) beurteilt werden.
Dank der automatischen Energieoptimierung (AEO)
müssen Sie nicht mehr die Systemkennwerte der An-
lage berechnen oder beurteilen. Denn Danfoss VLT
8000 AQUA-Geräte gewährleisten zu jeder Zeit einen
optimalen, von der Last abhängigen Energieverbrauch
des Motors.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Spannung und Frequenz des Motors sind somit vari-
abel, was eine stufenlose Drehzahlregelung von Stan-
dard-Drehstrommotoren ermöglicht.
5. Zwischenkreiskondensatoren
Glättung der Zwischenkreisspannung.
6. Wechselrichter
Umwandlung von Gleichspannung in variable Wech-
selspannung mit variabler Frequenz.
7. Motorspannung
Variable Wechselspannung, 0 -100 % der Netzversor-
gung.
8. Steuerkarte
Hier sitzt der Computer, der den Wechselrichter steu-
ert. Er erzeugt das Impulsmuster, mit dem die Gleich-
spannung in eine variable Wechselspannung mit
variabler Frequenz umgewandelt wird.
Die Abbildung rechts zeigt den Betriebsbereich der
AEO-Funktion, in dem die Energieoptimierung mög-
lich ist.
Wenn die AEO-Funktion in Parameter 101, Drehmo-
mentkennlinie, ausgewählt ist, ist diese Funktion stän-
dig aktiv. Liegt eine größere Abweichung vom optima-
len U/f-Verhältnis vor, passt sich der Frequenzumrich-
ter schnell selbst an.
Vorteile der AEO-Funktion
