Danfoss VLT 8000 AQUA Bedienungsanleitung Seite 23

LC-Filter VLT 8006-8032, 200 - 240 V / 8016-8062
380 - 480 V

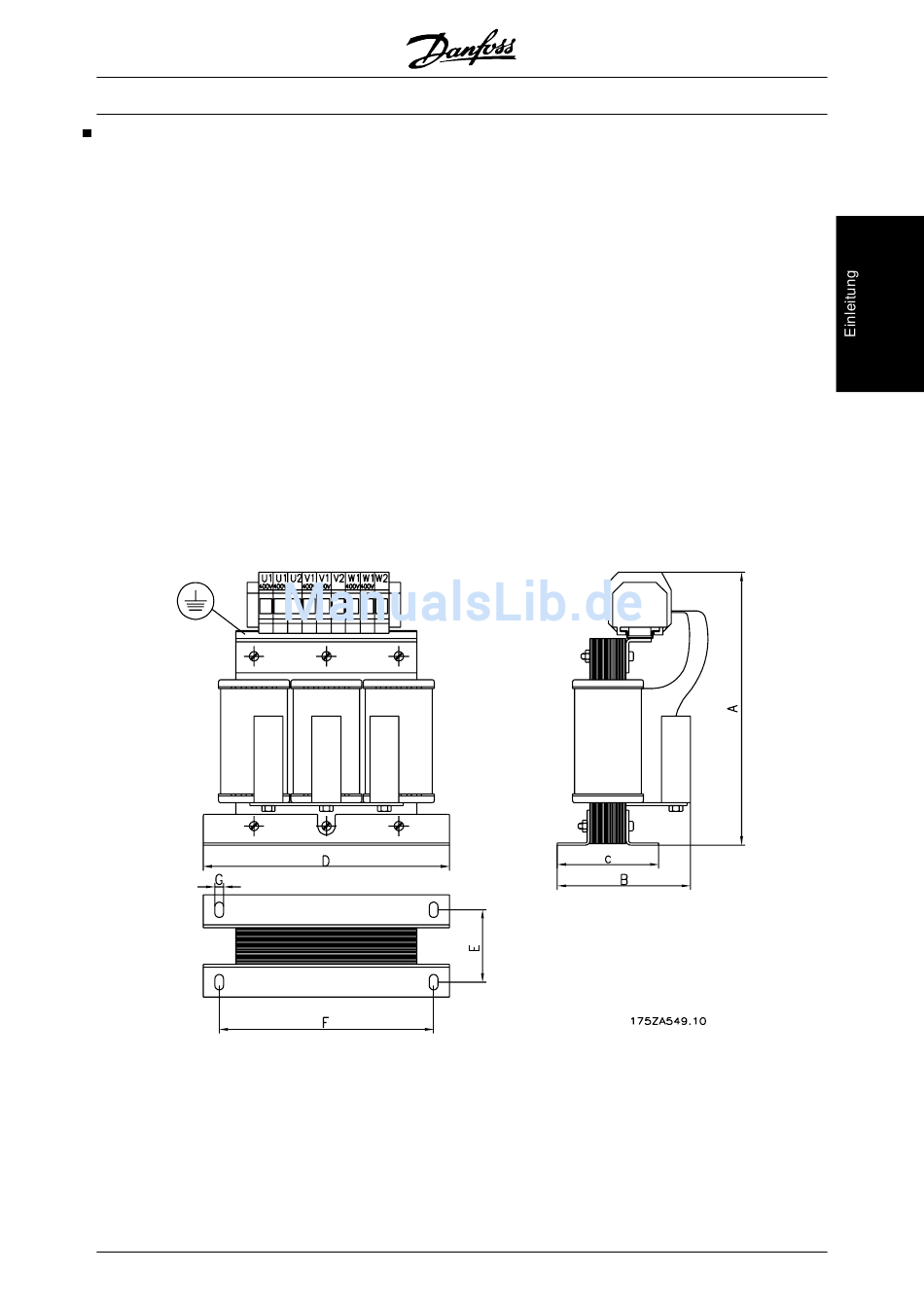

Die Tabelle und die Zeichnung geben die Maße der IP
00 LC-Filter für Kompaktgeräte an.
IP 00 LC-Filter müssen integriert und gegen Staub,
Wasser und korrodierende Gase geschützt werden.
LC-Filter IP 00
LC-Typ A [mm]
175Z4600 220
175Z4601 220
175Z4602 250
175Z4603 295
175Z4604 355
175Z4605 360
175Z4606 280
175Z4607 280
175Z4608 280
175Z4609 295
175Z4610 355
175Z4611 355
175Z4612 405
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
B [mm] C [mm] D [mm]
135 92 190
145 102 190
165 117 210
200 151 240
205 152 300
215 165 300
170 121 240
175 125 240
180 131 240
200 151 240
205 152 300
235 177 300
230 163 360
®
VLT 8000 AQUA
Max. Motorkabellänge:
- 150 m abgeschirmtes Kabel
- 300 m nicht abgeschirmtes Kabel
Wenn EMV-Normen einzuhalten sind:
- EN 55011-1B: Max. 50 m abgeschirmtes Kabel
- EN 55011-1A: Max. 150 m abgeschirmtes Kabel
E [mm] F [mm]
68 170
78 170
92 180
126 190
121 240
134 240
96 190
100 190
106 190
126 190
121 240
146 240
126 310
G [mm] Gewicht [kg]
8 10
8 13
8 17
11 29
11 38
11 49
11 18
11 20
11 23
11 29
11 38
11 50
11 65
23
