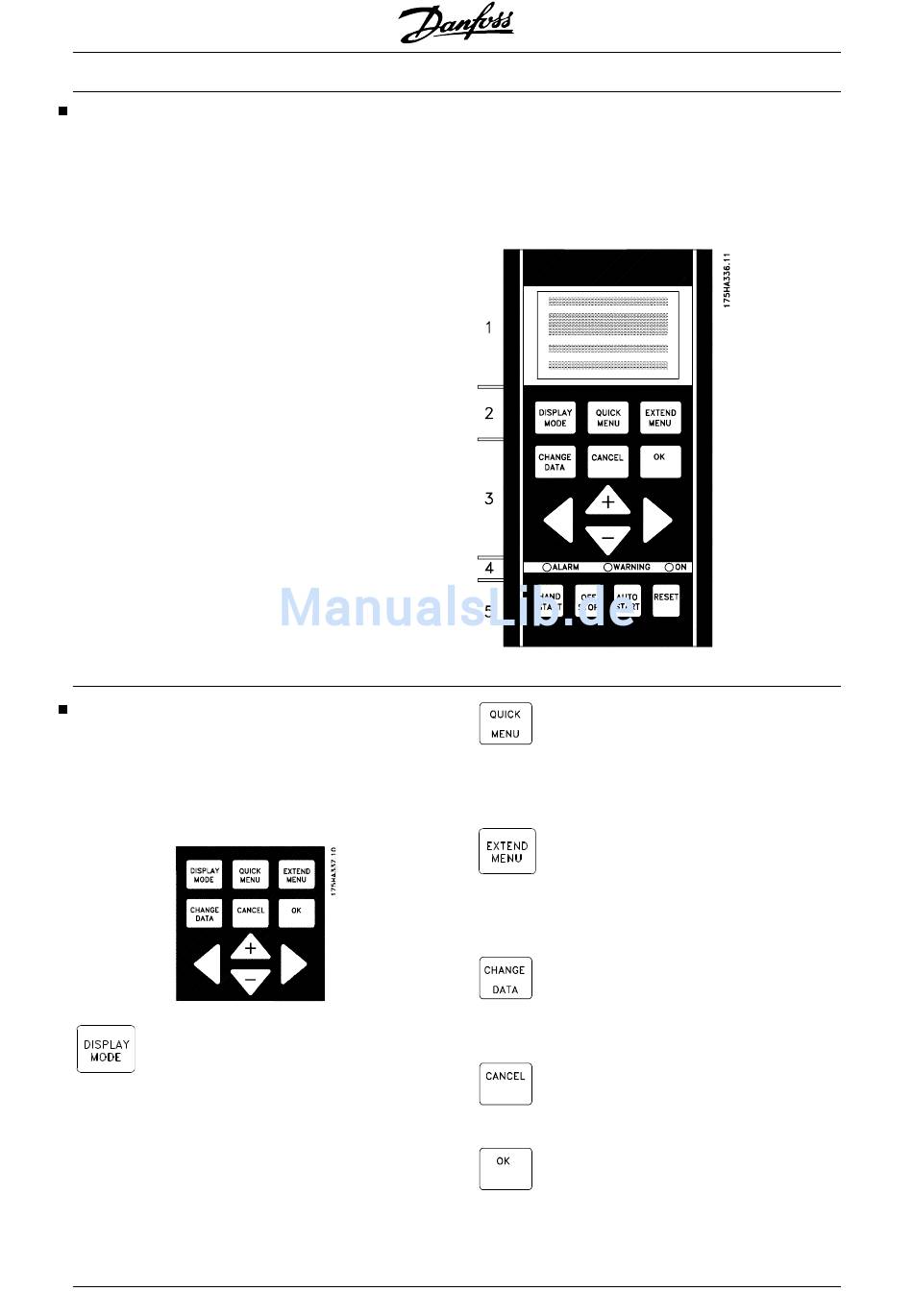

Steuereinheit LCP

Auf der Vorderseite des Frequenzumrichters befindet
sich ein Bedienfeld - LCP (Local Control Panel). Hier-
bei handelt es sich um eine umfassende Schnittstelle
für Betrieb und Programmierung des VLT 8000 AQUA.
Das Bedienfeld ist abnehmbar und kann mit Hilfe eines
optionalen Montagebausatzes alternativ auch bis zu 3
m vom Frequenzumrichter entfernt z.B. auf der Schalt-
schranktür angebracht werden.
Das Bedienfeld ist in fünf Gruppen aufgeteilt:
1. Display
2. Tasten zum Ändern des Displaymodus
3. Tasten zum Ändern der Programmparameter
4. Kontrollleuchten
5. Tasten für die Betriebsart
Alle Datenanzeigen erfolgen über ein vierzeiliges al-
phanumerisches Display, das im Normalbetrieb stän-
dig vier Betriebsdatenwerte und drei Betriebszus-
tandswerte anzeigen kann. Während des Program-
miervorgangs werden alle Informationen angezeigt,
die für eine schnelle und effektive Einstellung des Fre-
quenzumrichters erforderlich sind. Als Ergänzung zum
Display gibt es drei Leuchtanzeigen für Spannung
Bedientasten für Parametereinstellung
Die Bedientasten sind nach Funktionen gruppiert. Das
bedeutet, dass die Tasten zwischen dem Display und
den Leuchtanzeigen für alle Parametereinstellungen
benutzt werden, einschließlich der Auswahl der Dis-
playanzeige im Normalbetrieb.
[DISPLAYMODUS] dient zur Auswahl
des Anzeigemodus des Displays oder
bei Rückkehr zum Displaymodus,ent-
weder aus dem Modus Schnellmenü
oder Erweitertes Menü.
86
VLT
(ON), Warnung (WARNING) und Alarm (ALARM). Alle
Frequenzumrichter Parameter können umgehend
über das Bedienfeld geändert werden, es sei denn,
diese Funktion wurde über Parameter 016, Eingabe-
sperre, oder über einen digitalen Eingang, Parameter
300-307, als Gesperrt [1] programmiert.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
8000 AQUA
[QUICK MENU] ermöglicht den Zugang
zu den Parametern des Modus Schnell-
menü. Es kann zwischen dem Modus
Schnellmenü und dem Modus Erwei-
tertes Menü gewechselt werden.
[ERWEITERTES MENÜ] ermöglicht
den Zugriff auf sämtliche Parameter.
Es kann zwischen den Menümodi Er-
weitertes Menü und Schnellmenü ge-
wechselt werden.
[DATEN ÄNDERN] dient zum Ändern
einer in den Menümodi Erweitertes Me-
nü oder Schnellmenü gewählten Ein-
stellung.
[CANCEL] wird benutzt, wenn eine Än-
derung des gewählten Parameters
nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Ände-
rung eines gewählten Parameters.
