Funktion:
Wählen Sie eine im Display darzustellende Einheit in
Verbindung mit Parameter 005, Max. Wert der benut-
zerdefinierten Anzeige.

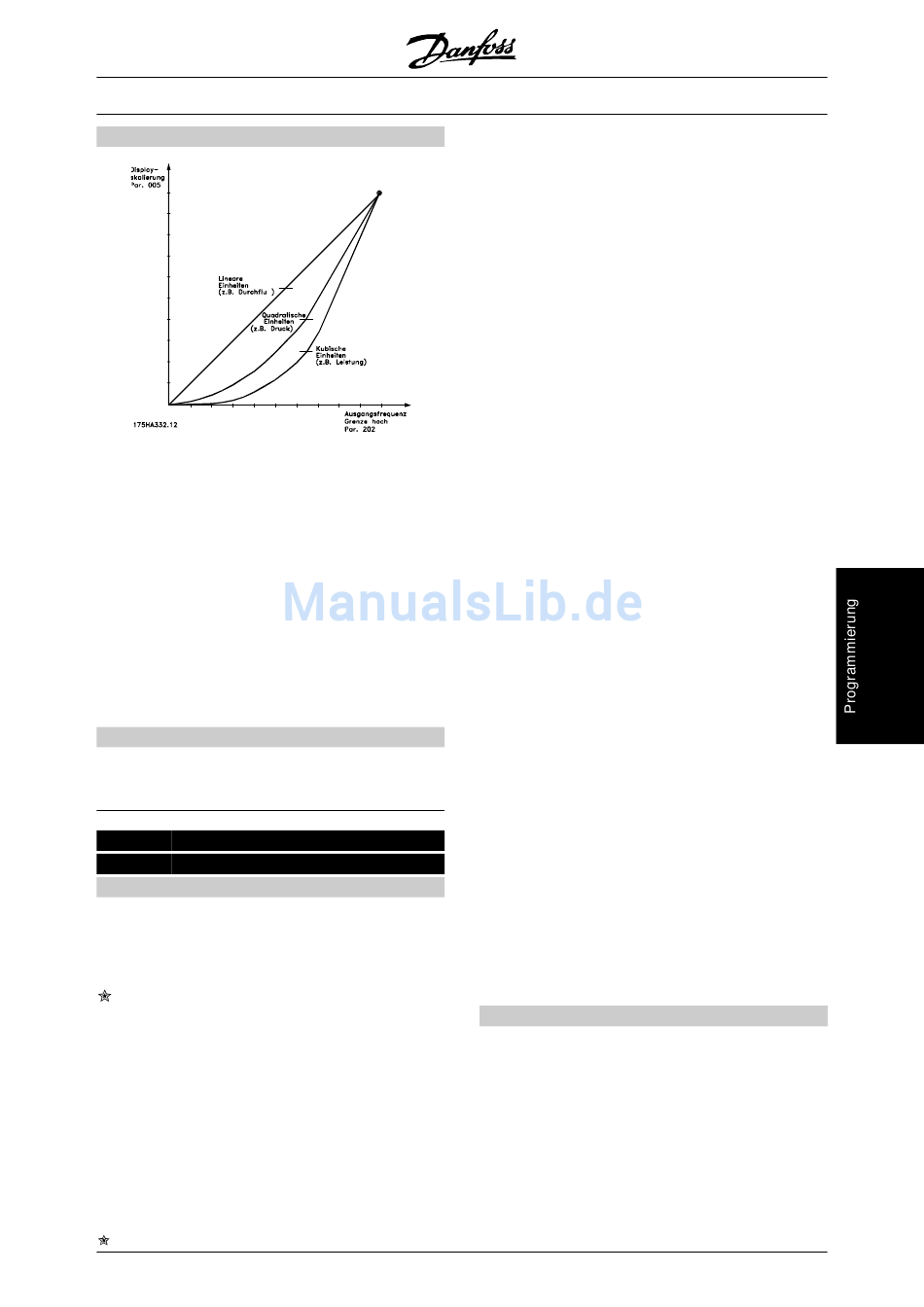

Werden Einheiten für Durchfluss oder Drehzahl aus-
gewählt, ist das Verhältnis zwischen Anzeige und Aus-
gangsfrequenz linear.
Werden Druckeinheiten ausgewählt (bar, Pa, MWG,
PSI usw.), ist das Verhältnis quadratisch. Werden
Leistungseinheiten (PS, kW) ausgewählt, ist das Ver-
hältnis kubisch.
Wert und Einheit werden im Display-Modus angezeigt,
wenn Benutzerdefinierte Anzeige [10] in einem der Pa-
rameter 007-010, Displayanzeige, ausgewählt wurde.
Beschreibung der Auswahl:
Wählen Sie die erforderliche Einheit für die benutzer-
definierte Anzeige aus.
007 Große Displayzeile
(DISPLAY ZEILE)
Wert:
Resultierender Sollwert [%] (SOLLWERT
[%])
Resultierender Sollwert [Einheit]
(SOLLWERT [EINHEIT])
Frequenz [Hz] (FREQUENZ [Hz])
% der maximalen Ausgangsfrequenz [%]
(FREQUENZ [%])
Motorstrom [A] (MOTORSTROM [A])
Leistung [kW] (LEISTUNG [kW])
Leistung [PS] (LEISTUNG [PS])
Ausgangsenergie [kWh] (ENERGIE [EIN-
HEIT])
Motorlaufstunden [Stunden]
(MOTORLAUFSTUNDEN [h])
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Benutzerdefinierte Datenanzeige [-]
(FREIE ANZG[EINHEIT]))
Sollwert 1 [Einheit] (SOLLWERT 1 [EIN-
HEIT])
Sollwert 2 [Einheit] (SOLLWERT 2 [EIN-
HEIT])
Istwert 1 (ISTWERT 1 [EINHEIT])
Istwert 2 (ISTWERT 2 [EINHEIT])
Istwert [Einheit] (ISTWERT [EINHEIT])
Motorspannung [V] (MOTORSPANNUNG
[V])
Zwischenkreisspannung [V] (DC-SPAN-
NUNG [V])
Therm. Belastung Motor [%]
(TH. MOTORSCHUTZ [%])
Therm. Belastung VLT [%]
(THERM.FU SCHUTZ [%])
Digitaleingang [Binärcode]
(DIGITALEINGÄNGE [BIN])
Analogeingang 53 [V] (ANALOGEING. 53
[V])
Analogeingang 54 [V] (ANALOGEING. 54
[V])
Analogeingang 60 [mA]
(ANALOGEING. 60 [mA])
Relaisstatus [Binärcode] (RELAISSTATUS)
Puls-Sollwert [Hz] (PULS SOLLWERT [Hz])
Externer Sollwert [%] (EXT. SOLLWERT
[%])
Kühlkörpertemperatur [°C]
(TEMP.KUEHLKOE. [°C])
Warnung Kommunikationsoptionskarte
(KOMM OPT WARN. [HEX])
LCP-Displaytext (FREIER ANZEIGETEXT)
Zustandswort (STATUSWORT [HEX])
Steuerwort (STEUERWORT [HEX])
[1]
Alarmwort (ALARMWORT [HEX])
PID-Ausgang [Hz] (PID-AUSGANG [HZ])
[2]
PID-Ausgang [%] (PID-AUSGANG [%])
[3]
Funktion:
Dieser Parameter ermöglicht eine Auswahl des im
[4]
Display, Zeile 2, anzuzeigenden Datenwertes, wenn
[5]
der Frequenzumrichter eingeschaltet ist. Diese Daten-
[6]
werte werden auch in die Bildlaufliste des Displaymo-
[7]
dus eingefügt. Die Parameter 008-010, Display
Zeile1.x, ermöglichen die Auswahl weiterer drei Da-
[8]
tenwerte, die in Zeile 1 angezeigt werden.
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
