Anschlussbeispiel VLT 8000 AQUA

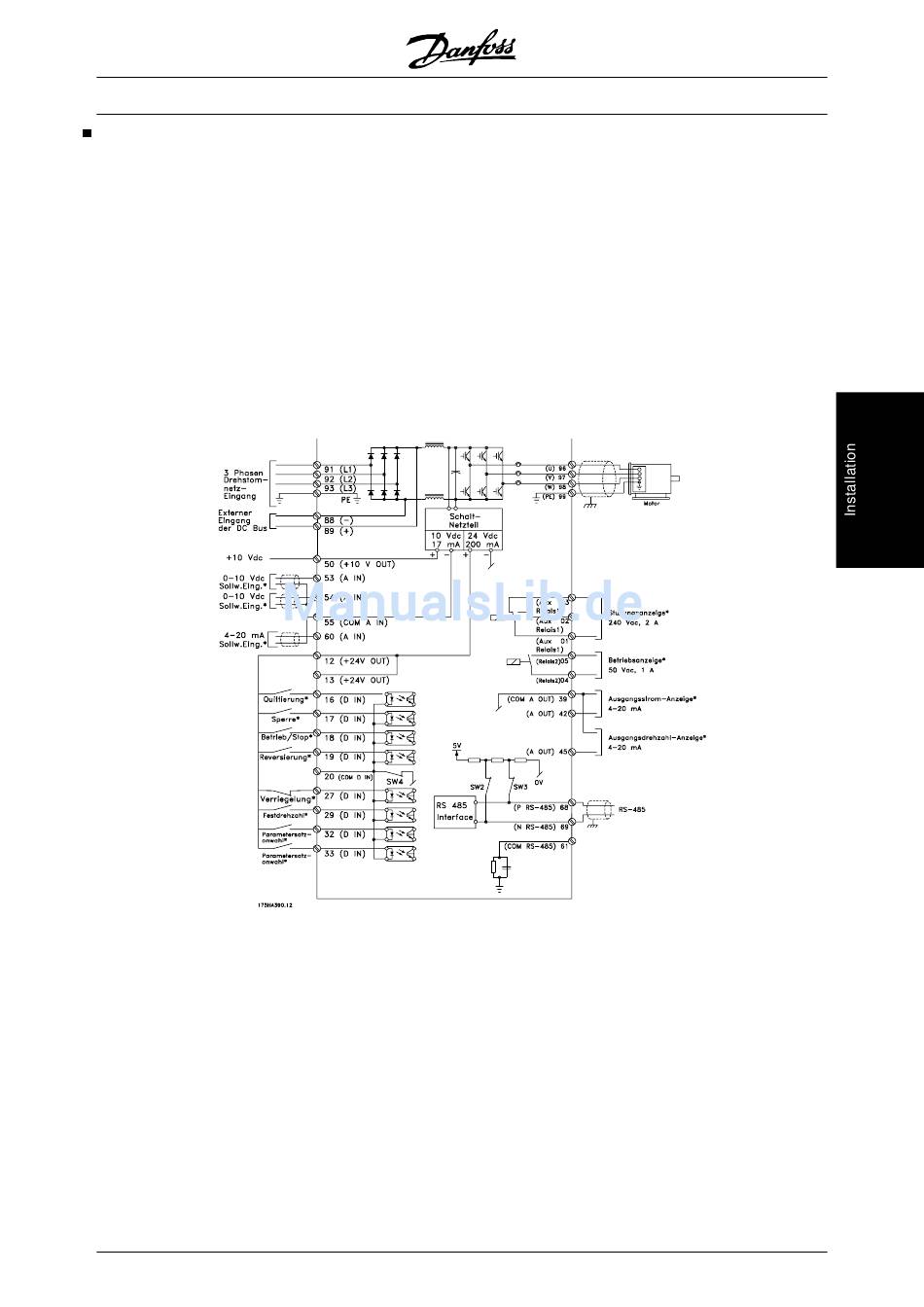

Das nachfolgende Diagramm zeigt ein Beispiel einer
typischen VLT 8000 AQUA-Installation.
Der Netzanschluss ist mit den Klemmen 91 (L1), 92
(L2) und 93 (L3) verbunden, während der Motor mit 96
(U), 97 (V) und 98 (W) verbunden ist. Diese Werte
können auch von den Klemmen des Frequenzumrich-
ters abgelesen werden.
An die Klemmen 88 und 89 kann eine externe Gleich-
stromversorgung angeschlossen werden.
Analogeingänge können an die Klemmen 53 [V], 54
[V] und 60 [mA] angeschlossen werden. Diese Ein-
gänge können für Sollwert, Istwert und Thermistor
programmiert werden. Siehe Analogeingänge in Para-
metergruppe 300.
* Diese Klemmen können für andere Funktionen pro-
grammiert werden.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Es gibt 8 Digitaleingänge, die mit 24 V Gleichstrom
gesteuert werden. Klemmen 16-19, 27, 29, 32, 33.
Diese Eingänge können entsprechend der Tabelle als
Eingänge und Ausgänge 300-328 programmiert wer-
den.
Es gibt zwei Analog-/Digitalausgänge (Klemmen 42
und 45), die so programmiert werden können, dass sie
den aktuellen Zustand oder einen Prozesswert anzei-
gen (z.B. 0-f . Die Relaisausgänge 1 und 2 können
MAX
zur Angabe des aktuellen Zustands oder für eine War-
nung benutzt werden.
An den Klemmen 68 (P+) und 69 (N-), RS 485-Schnitt-
stelle, kann der Frequenzumrichter über serielle Kom-
munikation gesteuert und überwacht werden.
