Danfoss VLT 8000 AQUA Bedienungsanleitung Seite 150

416 Istwertumwandlung
(ISTWERT-KONV.)
Wert:
Linear (LINEAR)
Radiziert (RADIZIERT)
Funktion:
In diesem Parameter wird eine Funktion ausgewählt,
die ein angeschlossenes Istwertsignal vom Prozess in
einen Istwert umwandelt, der der Quadratwurzel des
angeschlossenen Signals entspricht.
Dies wird z. B. verwendet, wenn die Regulierung eines
Durchflusses (Menge) auf Basis des Drucks als Ist-
wertsignal erforderlich ist (Durchfluss = Konstante x
•Druck). Diese Umwandlung ermöglicht das Einstellen
des Sollwerts, so dass es eine lineare Verbindung zwi-
schen dem Sollwert und dem erforderlichen Durch-

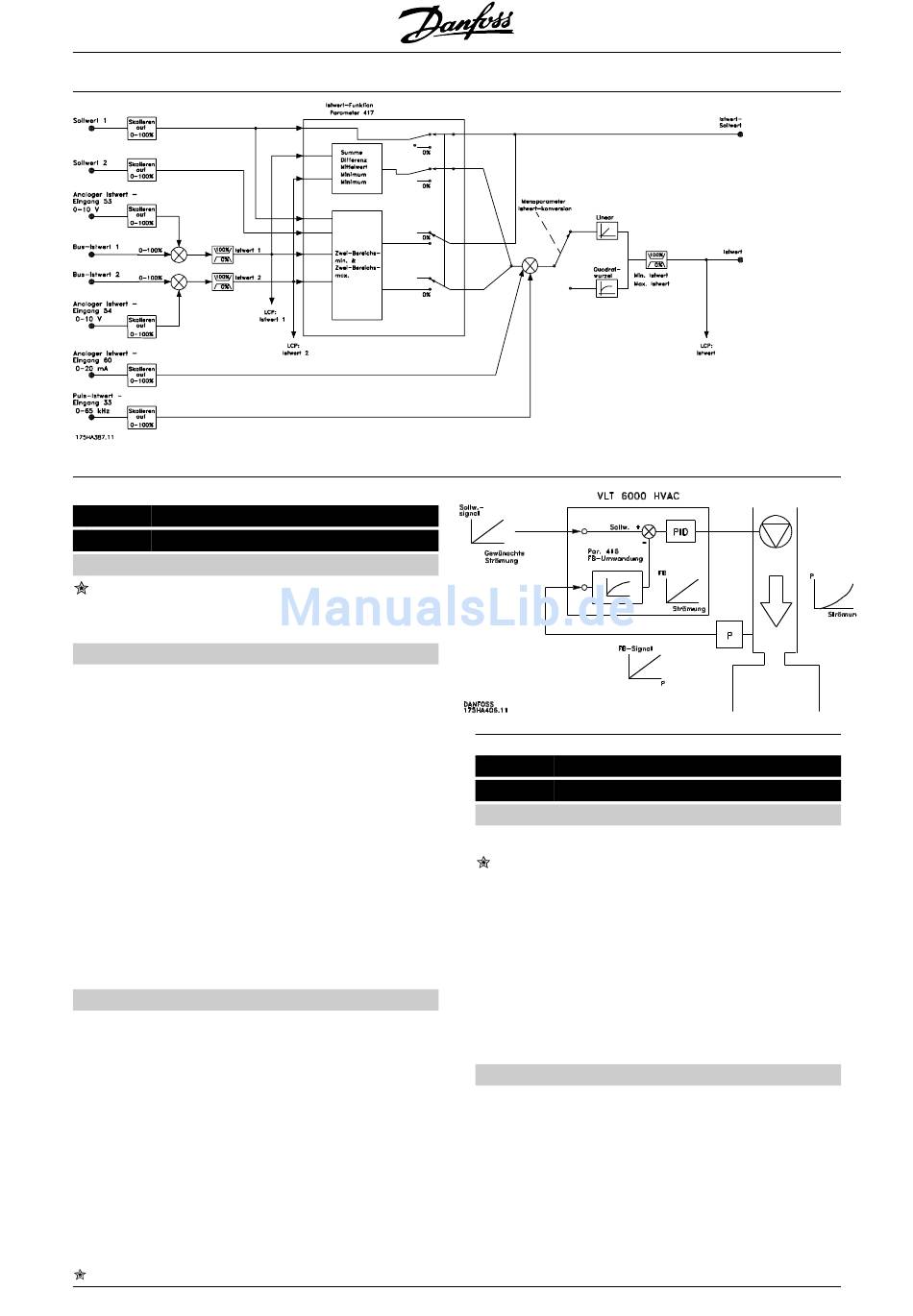

fluss gibt. Siehe Zeichnung in der nächsten Spalte.
Istwertumwandlung sollte nicht verwendet werden,
wenn in Parameter 417, Istwert-Funktion, Zweizonen-
regulierung ausgewählt ist.
Beschreibung der Auswahl:
Wenn Linear [0] ausgewählt ist, sind das Istwertsignal
und der Istwert proportional.
Wenn Radiziert [1] ausgewählt ist, wandelt der Fre-
quenzumrichter das Istwertsignal in einen radizierten
Istwert um.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
150
VLT
[0]
[1]
417 Istwert-Funktion
(ISTWERT-FUNKTION)
Wert:
Min. Wert (MINIMUM)
Max. Wert (MAXIMUM)
Summe (SUMME)
Differenz (DIFFERENZ)
Mittelwert (MITTELWERT)
Zweizonen-Minimum (2 ZONEN MINIMUM)
Zweizonen-Maximum (2 ZONEN MAXIMUM)
Nur Istwert 1 (ISTWERT 1)
Nur Istwert 2 (ISTWERT 2)
Funktion:
Dieser Parameter ermöglicht die Auswahl einer Be-
rechnungsmethode für den Fall, dass zwei Istwert-
Signale verwendet werden.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
8000 AQUA
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
