Bit 08, Festdrehzahl:
Bei Bit 08 = "1" wird die Ausgangsfrequenz durch Pa-
rameter 209, Jog Frequenz, bestimmt.
Bit 09, Ohne Funktion:
Bit 09 hat keine Funktion.
Bit 10, Daten nicht gültig/Daten gültig:
Hiermit wird dem Frequenzumrichter, ob das Steuer-
wort angewendet oder übergangen werden soll. Bei
Bit 10 = "0" wird das Steuerwort übergangen. Bei Bit
10 = "1" wird das Steuerwort angewendet. Diese Funk-
tion ist relevant, weil das Steuerwort unabhängig von
der gewählten Telegrammart immer im Telegramm
enthalten ist, d.h. es besteht die Möglichkeit, das Steu-
erwort auszuschalten, wenn es beim Aktualisieren
oder Lesen von Parametern nicht angewendet werden
soll.
Bit 11, Relais 1:
Bit 11 = "0": Relais 1 ist nicht aktiviert.
Bit 11 = "1": Relais 1 ist aktiviert, vorausgesetzt in Pa-
rameter 323, Funktion Relais1, wurde Steuerwortbits
11/12 ausgewählt.
Bit 12, Relais 2:
Bit 12 = "0": Relais 2 ist nicht aktiviert.
Bit 12 = "1": Relais 2 ist aktiviert, vorausgesetzt in Pa-
rameter 326, Funktion Relais1, wurde Steuerwortbits
11/12 ausgewählt.
ACHTUNG!
Wird die in Parameter 556, Bus Timeout
Funk, eingestellte Timeoutdauer über-
schritten, verlieren die Relais 1 und 2 die
Spannung, wenn sie über die serielle
Schnittstelle aktiviert wurden.
Bit 13/14, Parametersatzwahl:
Bit 13 und 14 dienen zur Wahl zwischen den vier Pa-
rametersätzen nach folgender Tabelle:
Parametersatz Bit 14
1 0
2 0
3 1
4 1
Die Funktion ist nur möglich, wenn in Parameter 004
Externe Anwahl gewählt wurde.
Hinweis: In Parameter 507, Param.Satz Anw., wird
ausgewählt, wie die Bits 13/14 mit der entsprechenden
Funktion der digitalen Eingänge zu verknüpfen sind.
Bit 15, Ohne Funktion/Reversierung:
Bit 15 = "0" bewirkt keine Reversierung.
Bit 15 = "1" bewirkt Reversierung.
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Beachten Sie, dass die Reversierung in der Werks-
einstellung in Parameter 506, Drehrichtung, als digital
gewählt ist. Bit 15 bewirkt nur eine Reversierung, wenn
Bus, Bus oder Klemme oder Bus und Klemme gewählt
wurde (Bus und Klemme jedoch nur in Verbindung mit
Klemme 19).

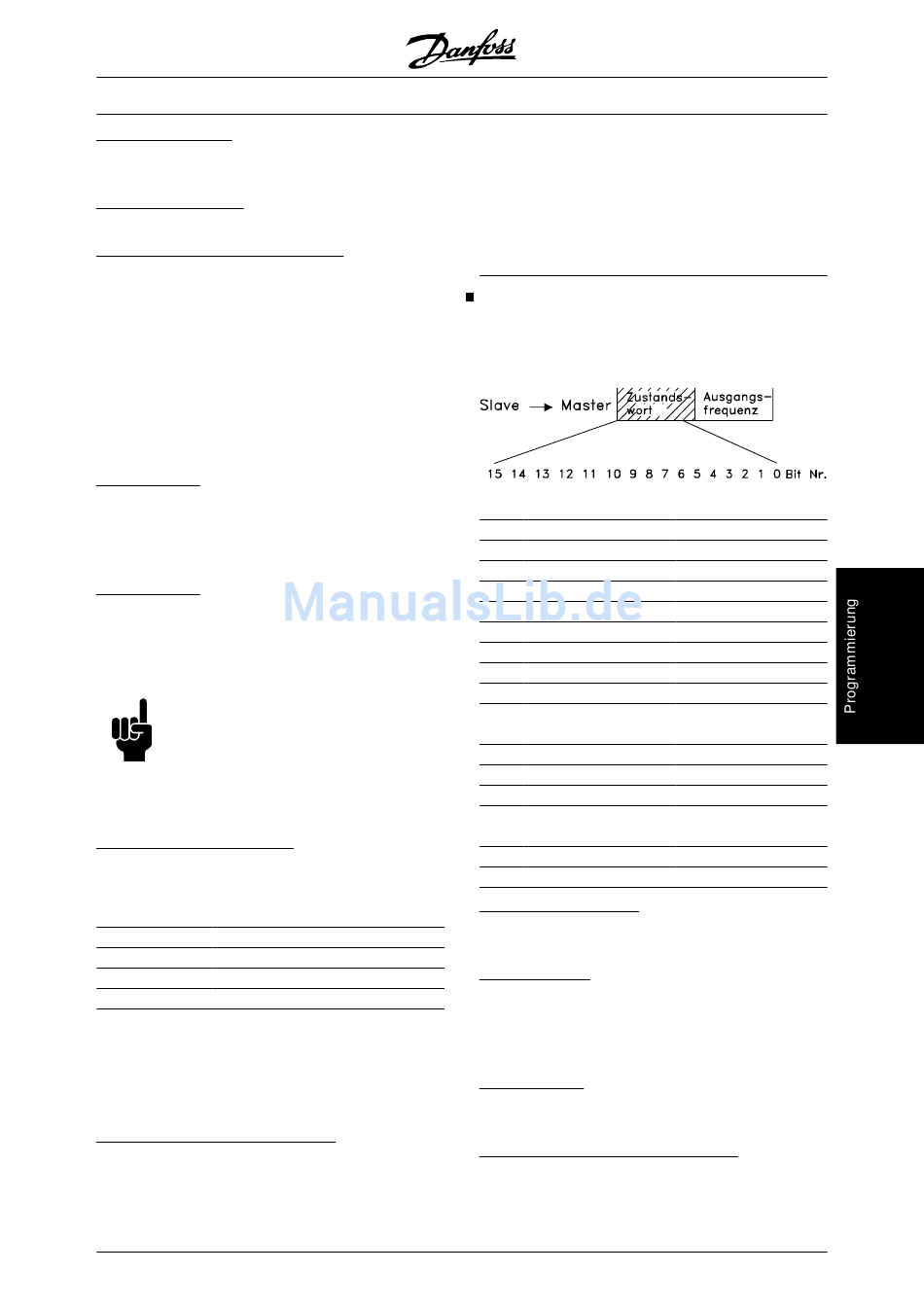

Zustandswort nach FC-Protokoll.

Das Zustandswort dient dazu, einem Master (z.B. ei-
nem PC) den Zustand eines Slave (VLT 8000 AQUA)
mitzuteilen.
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Bit 00, Steuerung bereit:
Bit 13
Bit 00 = "1". Der Frequenzumrichter ist betriebsbereit.
0
Bit 00 = "0". Der Frequenzumrichter hat abgeschaltet.
1
Bit 01, FU bereit:
0
Bit 01 = "1". Der Frequenzumrichter ist betriebsbereit,
1
Klemme 27 ist jedoch eine logische '0' und/oder ein es
wurde über die serielle Schnittstelle ein Freilaufbefehl
erhalten.
Bit 02, Standby:
Bit 02 = "1". Der Frequenumrichter kann den Motor
starten, wenn ein Startbefehl gegeben wird.
Bit 03, Keine Abschaltung/Abschaltung:
Bei Bit 03 = "0" liegt kein Fehlerzustand des VLT 8000
AQUA vor.
®
VLT 8000 AQUA
Bit = 0 Bit =1
Abschaltung Regler bereit
FU bereit
Standby
Keine Abschaltung Abschaltung
Nicht benutzt
Nicht benutzt
Nicht benutzt
Keine Warnung Warnung
Drehzahl •Sollw. Drehzahl = Sollw.
Ortbetrieb Steuerung
Schnittstelle
Außerh. Frequenzbereich
Motor ein
Ohne Funktion Ohne Funktion
Spannungswarnung
hoch/tief
Stromgrenze
Warnung Übertemp
serielle
