Eingänge und Ausgänge 300-328
In dieser Parametergruppe
werden die Funktionen der Ein-
gangs- und Ausgangsklemmen
des Frequenzumrichters defi-
niert. Die Digitaleingänge
(Klemmen 16, 17, 18, 19, 27,
29, 32 und 33) werden in den
Parametern 300-307 program-
miert.
Die Optionen zum Programmieren der Eingänge wer-
den in der Tabelle unten aufgeführt. Für die Digita-
leingänge ist ein Signal von 0 oder 24 V Gleichstrom
erforderlich. Ein Signal von unter 5 V Gleichstrom
entspricht dem logischen Wert '0', wohingegen ein
Signal von über 10 V Gleichstrom dem logischen
Wert '1' entspricht.
Die Klemmen für die Digitaleingänge können an die
interne 24-V-Gleichstromversorgung von oder an ei-
ne externe 24-V-Gleichstromversorgung ange-
schlossen werden.

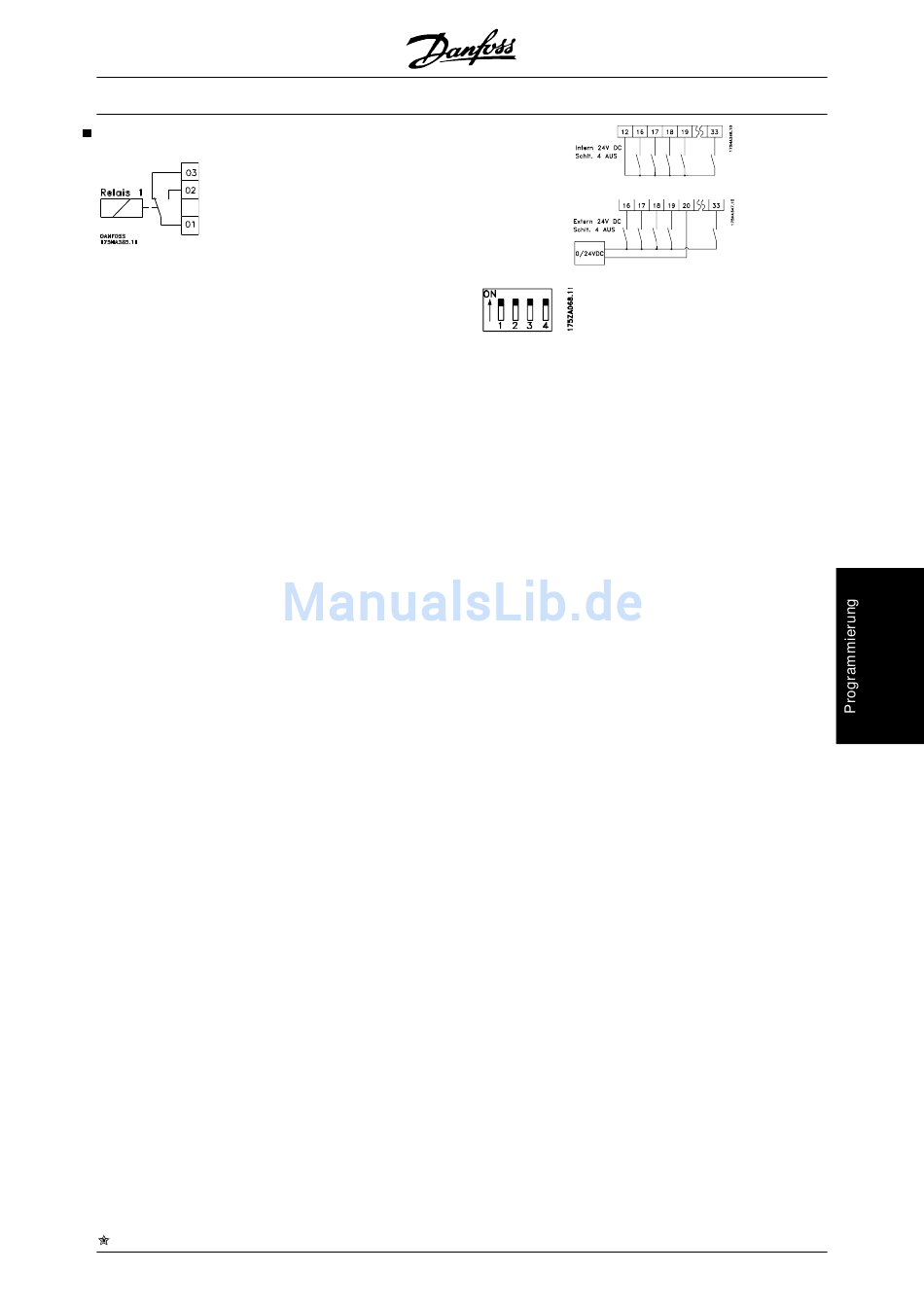

Die Zeichnungen in der folgenden Spalte zeigen eine
Einrichtung mit interner und eine Einrichtung mit ex-
terner 24-V-Gleichstromversorgung.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT 8000 AQUA
Schalter 4, der sich auf
der Dip-Schalter-Steuer-
platine befindet,
dient zur Trennung des Massepotentials der internen
24-V-Gleichstromversorgung vom Massepotential
der externen 24-V-Gleichstromversorgung. Siehe
Electrische Installation.
Beachten Sie bitte, dass die externe 24-V-Gleich-
stromversorgung in der Stellung AUS des Schalters
4 galvanisch vom Frequenzumrichter getrennt ist.
