Bedienerinformationsanzeige

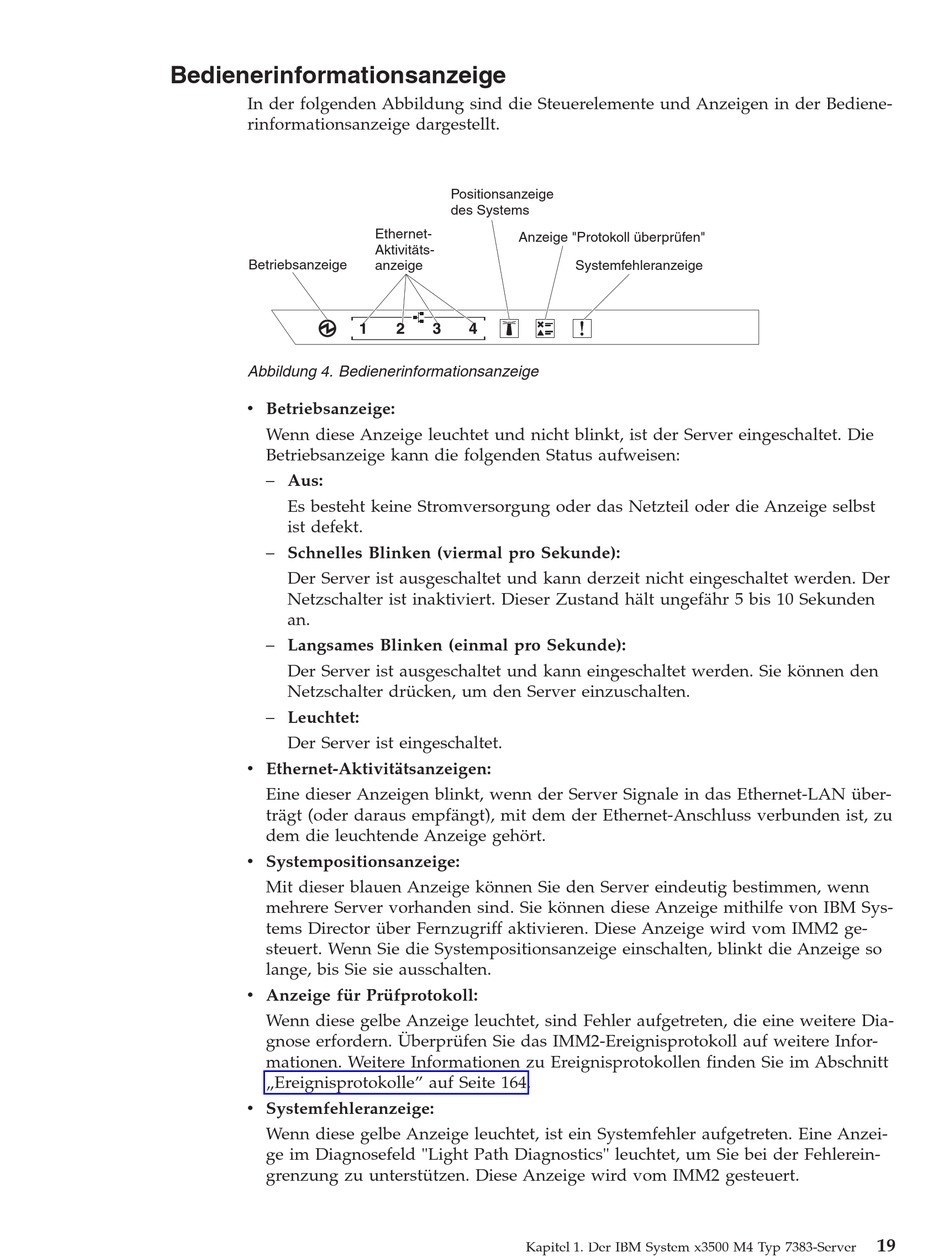

In der folgenden Abbildung sind die Steuerelemente und Anzeigen in der Bediene-
rinformationsanzeige dargestellt.
Betriebsanzeige
Abbildung 4. Bedienerinformationsanzeige
v Betriebsanzeige:
Wenn diese Anzeige leuchtet und nicht blinkt, ist der Server eingeschaltet. Die
Betriebsanzeige kann die folgenden Status aufweisen:
– Aus:
Es besteht keine Stromversorgung oder das Netzteil oder die Anzeige selbst
ist defekt.
– Schnelles Blinken (viermal pro Sekunde):
Der Server ist ausgeschaltet und kann derzeit nicht eingeschaltet werden. Der
Netzschalter ist inaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden
an.
– Langsames Blinken (einmal pro Sekunde):
Der Server ist ausgeschaltet und kann eingeschaltet werden. Sie können den
Netzschalter drücken, um den Server einzuschalten.
– Leuchtet:
Der Server ist eingeschaltet.
v Ethernet-Aktivitätsanzeigen:
Eine dieser Anzeigen blinkt, wenn der Server Signale in das Ethernet-LAN über-
trägt (oder daraus empfängt), mit dem der Ethernet-Anschluss verbunden ist, zu
dem die leuchtende Anzeige gehört.
v Systempositionsanzeige:
Mit dieser blauen Anzeige können Sie den Server eindeutig bestimmen, wenn
mehrere Server vorhanden sind. Sie können diese Anzeige mithilfe von IBM Sys-
tems Director über Fernzugriff aktivieren. Diese Anzeige wird vom IMM2 ge-
steuert. Wenn Sie die Systempositionsanzeige einschalten, blinkt die Anzeige so
lange, bis Sie sie ausschalten.
v Anzeige für Prüfprotokoll:
Wenn diese gelbe Anzeige leuchtet, sind Fehler aufgetreten, die eine weitere Dia-
gnose erfordern. Überprüfen Sie das IMM2-Ereignisprotokoll auf weitere Infor-
mationen. Weitere Informationen zu Ereignisprotokollen finden Sie im Abschnitt
„Ereignisprotokolle" auf Seite 164.
v Systemfehleranzeige:
Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten. Eine Anzei-
ge im Diagnosefeld "Light Path Diagnostics" leuchtet, um Sie bei der Fehlerein-
grenzung zu unterstützen. Diese Anzeige wird vom IMM2 gesteuert.
Positionsanzeige
des Systems
Ethernet-
Anzeige "Protokoll überprüfen"
Aktivitäts-
anzeige
Kapitel 1. Der IBM System x3500 M4 Typ 7383-Server
Systemfehleranzeige
