v Betriebsanzeige des Festplattenlaufwerks: Diese Anzeige wird bei SAS- oder
v Entnahmetaste des optionalen CD-RW/DVD-Laufwerks: Drücken Sie diese
v Betriebsanzeige des optionalen CD-RW/DVD-Laufwerks: Wenn diese Anzeige
v Bedienerinformationsanzeige: Diese Anzeige enthält Steuerelemente und An-
v Entriegelungshebel an der Bedienerinformationsanzeige: Schieben Sie den
v Bildschirmanschluss: An diesen Anschluss können Sie einen Bildschirm an-
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten, wie z. B.

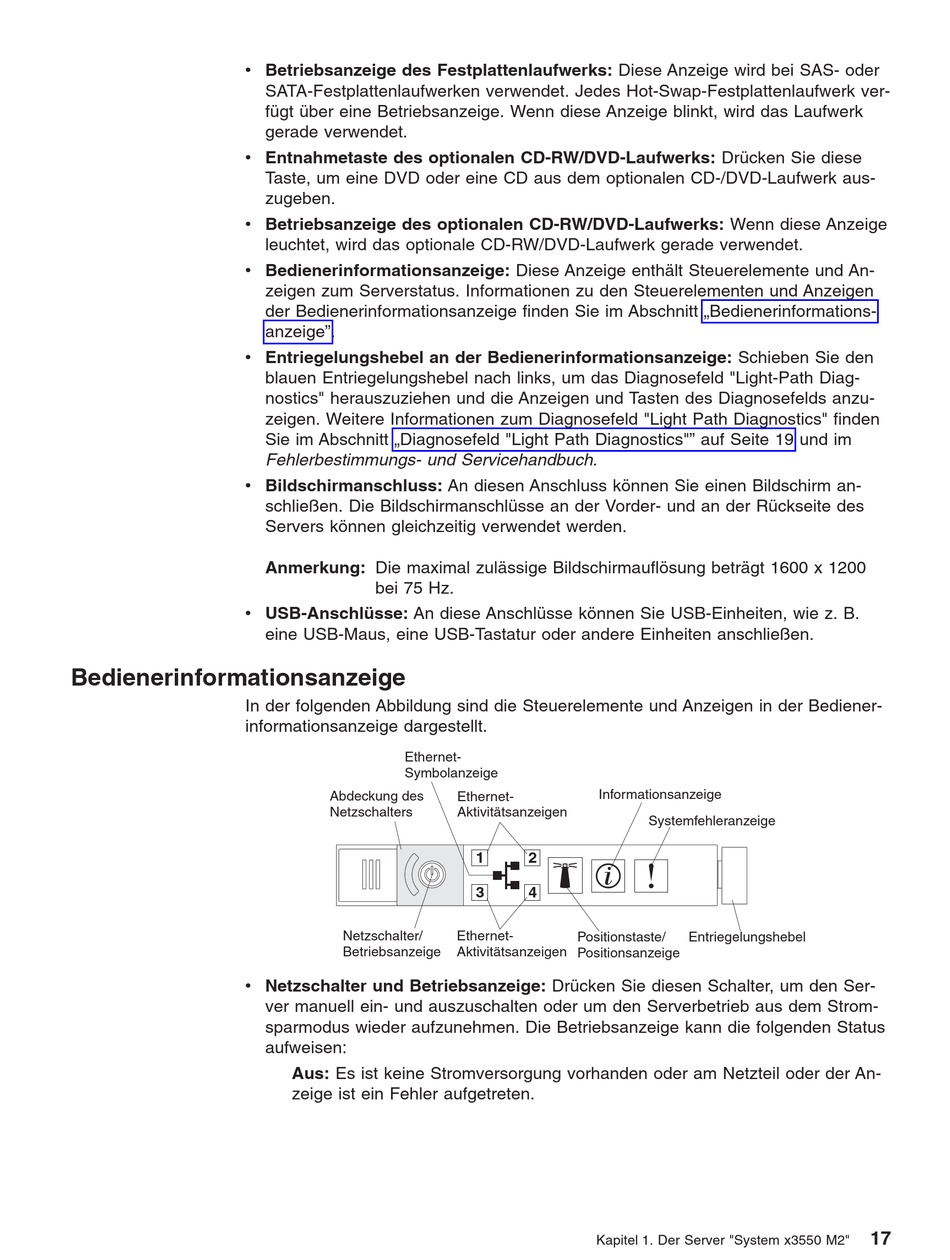

Bedienerinformationsanzeige
In der folgenden Abbildung sind die Steuerelemente und Anzeigen in der Bediener-
informationsanzeige dargestellt.
v Netzschalter und Betriebsanzeige: Drücken Sie diesen Schalter, um den Ser-
SATA-Festplattenlaufwerken verwendet. Jedes Hot-Swap-Festplattenlaufwerk ver-
fügt über eine Betriebsanzeige. Wenn diese Anzeige blinkt, wird das Laufwerk
gerade verwendet.
Taste, um eine DVD oder eine CD aus dem optionalen CD-/DVD-Laufwerk aus-
zugeben.
leuchtet, wird das optionale CD-RW/DVD-Laufwerk gerade verwendet.
zeigen zum Serverstatus. Informationen zu den Steuerelementen und Anzeigen
der Bedienerinformationsanzeige finden Sie im Abschnitt „Bedienerinformations-
anzeige".
blauen Entriegelungshebel nach links, um das Diagnosefeld "Light-Path Diag-
nostics" herauszuziehen und die Anzeigen und Tasten des Diagnosefelds anzu-
zeigen. Weitere Informationen zum Diagnosefeld "Light Path Diagnostics" finden
Sie im Abschnitt „Diagnosefeld "Light Path Diagnostics"" auf Seite 19 und im
Fehlerbestimmungs- und Servicehandbuch.
schließen. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des
Servers können gleichzeitig verwendet werden.
Anmerkung: Die maximal zulässige Bildschirmauflösung beträgt 1600 x 1200
bei 75 Hz.
eine USB-Maus, eine USB-Tastatur oder andere Einheiten anschließen.
Ethernet-
Symbolanzeige
Abdeckung des
Netzschalters
Netzschalter/
Betriebsanzeige
ver manuell ein- und auszuschalten oder um den Serverbetrieb aus dem Strom-
sparmodus wieder aufzunehmen. Die Betriebsanzeige kann die folgenden Status
aufweisen:
Aus: Es ist keine Stromversorgung vorhanden oder am Netzteil oder der An-
zeige ist ein Fehler aufgetreten.
Informationsanzeige
Ethernet-
Aktivitätsanzeigen
1
2
3
4
Ethernet-
Positionstaste/
Aktivitätsanzeigen
Positionsanzeige
Kapitel 1. Der Server "System x3550 M2"
Systemfehleranzeige
Entriegelungshebel
17
