Motor- und Segelflugmodelle
Alle für ein Motor- oder Segelflugmodell relevanten Me-
nüs sind im nachfolgenden Abschnitt „Programmbeschrei-
bung" mit zumindest einem der diese beiden Modelltypen
charakterisierenden Symbole gekennzeichnet, ...
... sodass Sie sich bei einer Flächenmodellprogrammierung
nur mit den jeweils zutreffenden Menüs befassen müssen.
Installationshinweise
Hinweis

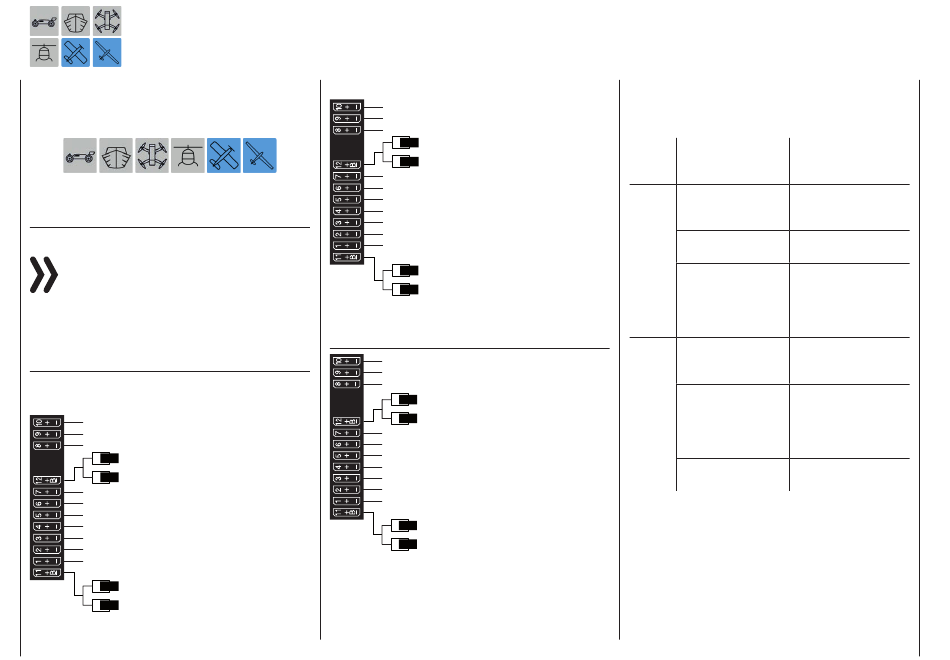

Die Servos MÜSSEN in der hier abgebildeten Reihen
folge am Empfänger angeschlossen sein. Nicht benö
tigte Ausgänge werden einfach nicht belegt.
Beachten Sie darüber hinaus die Hinweise auf den folgen-
den Seiten.
Flächenmodelle mit und ohne Motor, mit bis zu 4 Quer-
ruder- und bis zu 4 Wölbklappenservos ...
... und Leitwerkstyp „normal" oder „2 Höhenruderser-
vos"
frei oder WK2 rechts oder Sonderfunktion
frei oder WK2 links oder Sonderfunktion
frei oder 2. Höhenruder od. Sonderfunktion
frei oder QR2 rechts oder Sonderfunktion
Empfängerstromversorgung
Wölbklappe rechts od. frei oder Sonderfunktion
Wölbklappe oder Wölbklappe links
Querruder rechts oder Sonderfunktion
Seitenruder
Höhenruder oder 1. Höhenruder
Querruder oder Querruder links
Bremsklappen- oder Motorservo
oder Regler bei Elektroantrieb
Empfängerstromversorgung
frei oder QR2 links oder Sonderfunktion
32
Empfängerbelegung
... und Leitwerkstyp „V-Leitwerk"
frei oder WK2 rechts oder Sonderfunktion
frei oder WK2 links oder Sonderfunktion
frei oder Sonderfunktion
frei oder Sonderfunktion
Empfängerstromversorgung
Wölbklappe rechts od. frei oder Sonderfunktion
Wölbklappe oder Wölbklappe links
Querruder rechts oder Sonderfunktion
Höhe/Seite rechts
Höhe/Seite links
Querruder oder Querruder links
Bremsklappen- oder Motorservo
oder Regler bei Elektroantrieb
Empfängerstromversorgung
frei oder Sonderfunktion
Delta-/Nurflügelmodelle mit und ohne Motor, mit bis zu
4 Quer-/Höhenruder- und 4 Wölbklappen/Höhenruder-
servos
frei od. Sonderfunktion od. WK2 / Höhe rechts
frei od. Sonderfunktion od. WK2 / Höhe links
frei oder Sonderfunktion
frei oder Sonderfunktion
Empfängerstromversorgung
frei oder Wölbklappe / Höhe rechts
frei oder Wölbklappe / Höhe links
frei oder Sonderfunktion
frei oder Seitenruder
Quer/Höhe rechts
Quer/Höhe links
Bremsklappen- oder Motorservo
oder Regler bei Elektroantrieb
Empfängerstromversorgung
frei oder Sonderfunktion
Bedingt durch den unterschiedlichen Einbau der Servos
und Ruderanlenkungen kann anfangs die Servolaufrichtung
bestimmter Servo verkehrt sein. Nachfolgende Tabelle gibt
Hinweise
zur
Servo mit
Modell
falscher
Typ
Drehrichtung
V-Leit-
Seiten- und
Servo 3 + 4 im Unter-
werk
Hö henruder verkehrt
menü »UMK/MITTE«
umpolen
Seitenruder richtig,
Servo 3 + 4 am Emp-
Höhenruder verkehrt
fänger vertauschen
Höhenruder richtig,
Servo 3 + 4 im Unter-
menü »UMK/MITTE«
Seitenruder verkehrt
umpolen UND am
Empfänger vertau-
schen
Delta,
Höhen- und Querru-
Servo 2 + 3 im Unter-
der verkehrt
menü »UMK/MITTE«
Nurflü-
umpolen
gel
Höhenruder richtig,
Servo 2 + 3 im Unter-
Querruder verkehrt
menü »UMK/MITTE«
umpolen UND am
Empfänger vertau-
schen
Querruder richtig,
Servo 2 + 3 am Emp-
Höhenruder verkehrt
fänger vertauschen
Abhilfe.
Abhilfe
