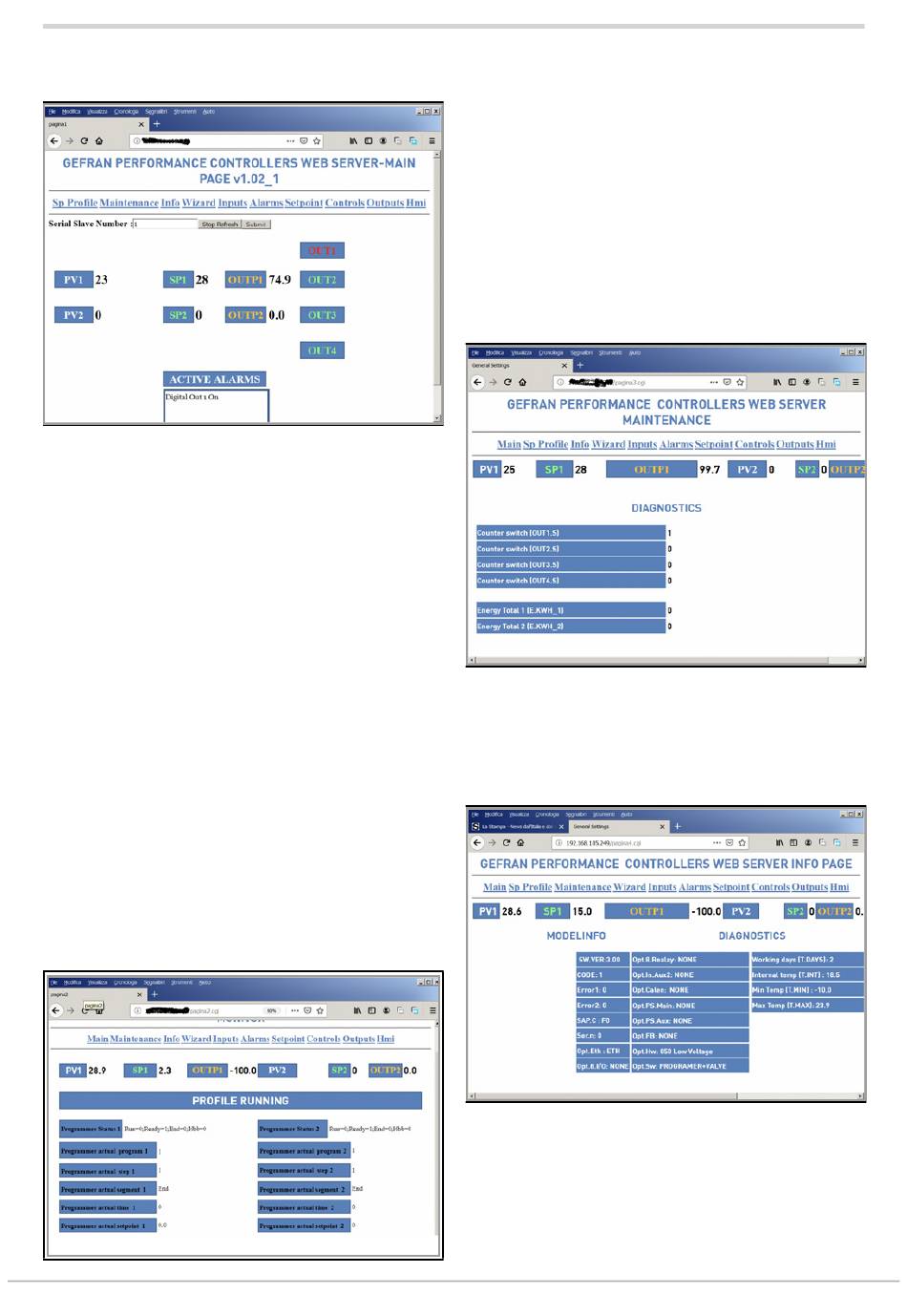

Die Hauptseite, die angezeigt wird, sieht wie folgt aus
(Main Page)
Es werden die Größen angezeigt (beschreibbare Variablen
in blau)
• PV1,PV2 (Prozesswerte)
• SP1,SP2 (aktive Sollwerte)
• OUTP1, OUTP2 (Ausgangsleistungen)
• Status der Relaisausgänge/logischen Ausgänge OUT1,2,3,4.
Wenn der Text rot ist, bedeutet dies, dass er aktiv ist.
• Aktive Alarme (Fenster mit mnemonischen Alarmmeldungen)
• Die Seite hat einen Nachlademechanismus von 2,5 Sekunden
• Serial Slave Number: Ermöglicht die Auswahl des
seriellen Codes (Knotennummer) eines Geräts der Familie
850, das über die serielle 485-Leitung angeschlossen ist,
und die Anzeige seiner Seiten. Um die Knotennummer zu
ändern, gehen Sie wie folgt vor:
- Klicken Sie auf die Schaltfläche „Refresh"
und warten Sie, bis sich die Beschriftung der
Schaltfläche in „Refresh stopped" ändert.
- Stellen Sie eine Knotennummer zwischen 1 und
247 ein.
- Schließen Sie mit der Schaltfläche „Submit" ab,
um die Einstellung zu ändern.
Wenn das am seriellen Subnetz angeschlossene Gerät
nicht antwortet, werden auf den Seiten die Variablen PV1,
PV2,SP1,SP2,OUTP1,OUTP2 mit dem Wert Err! angezeigt.
Wenn ich auf den Link Sp_Profile klicke, komme ich auf
die Seite „SP Profile Monitor", wo der Status der beiden
verfügbaren Programme angezeigt wird.
80209E_MHW_850-1650-1850_06-2021_DEU_
Im Einzelnen werden für Programmierer 1 und 2 folgende
Angaben gezeigt
• Status des Programmierers (Run, Ready, End, Hbb)
• Programmierer aktuelles Programm (Nummer des laufenden
Programms)
• Programmierer-Ist-Schritt (Nummer des laufenden Schrittes)
• Programmierer aktuelles Segment (Rampe, Hold, End)
• Programmierer-Istzeit (Zeit der Rampe/ des Schritts in Aus-
führung)
• Programmierer-Ist-Sollwert (Sollwert des Schritts in Aus-
führung)
Wenn wir auf den Link „Maintenance" klicken, gelangen wir
auf die Seite
Auf der Seite haben wir:
1.
Zählerschalter (1,2,3,4), Tausende von Schaltungen
2.
Gesamtenergieverbrauch 1,2 von PID 1,2
Wenn wir die Info-Seite auswählen, erhalten wir die folgenden
Informationen
Es gibt zwei Absätze auf der Seite:
• MODELINFO MIT:
- Sw-Version
- Serieller Code
- Error1 und 2 der Eingänge
- SAP-Code
- Seriennummer
- Optionale HW- und SW-Ausrüstung
Seite
