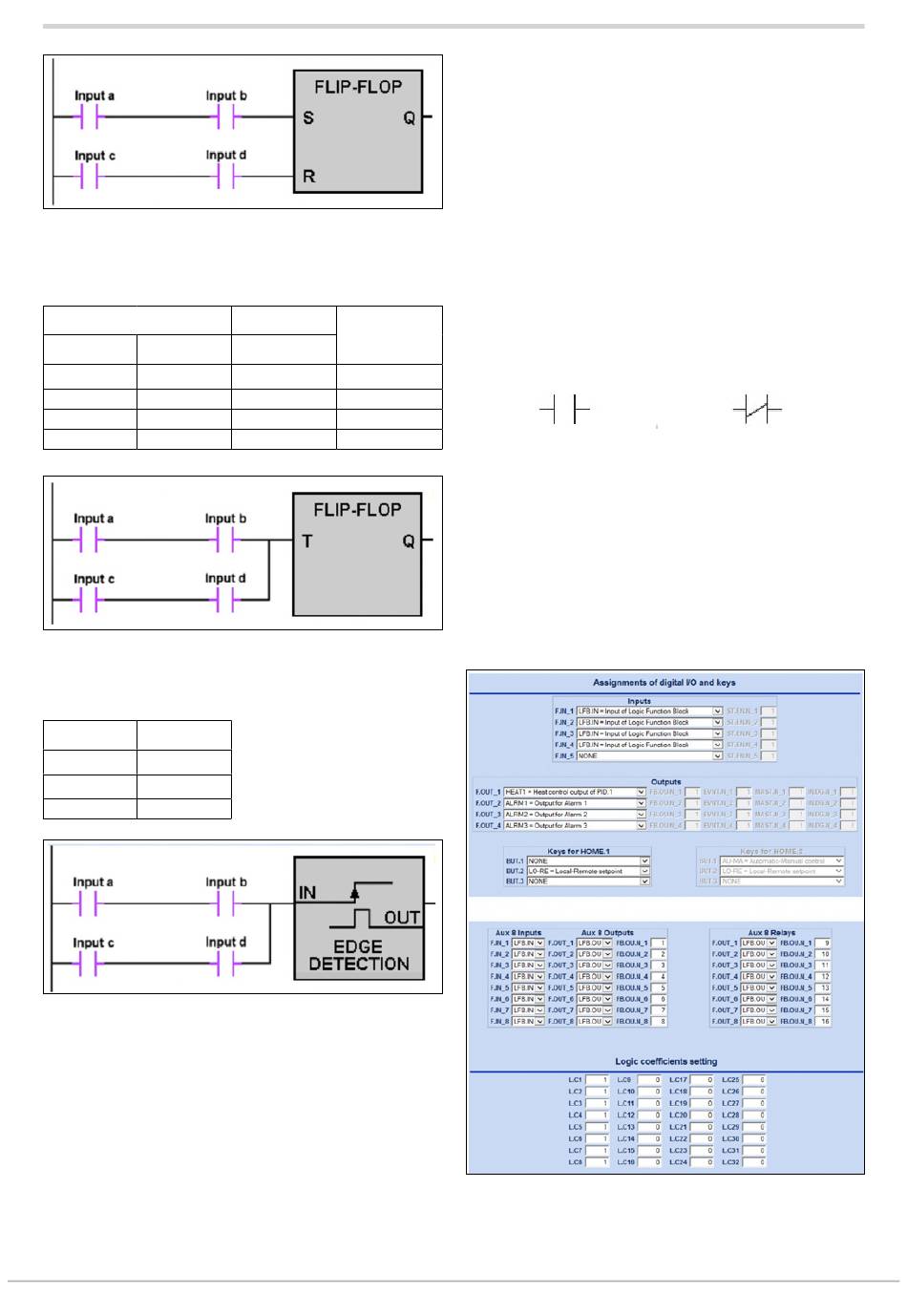

TYP 5 - SR flip-flop
Der Ausgang des Logik-Funktionsblocks folgt der unten
stehenden Wahrheitstabelle des SR-Flipflops.
Input
S
R
0
0
0
1
1
0
1
1
TYP 6 - T-Flipflop
Der Ausgang des logischen Funktionsblocks folgt der
folgenden Wahrheitstabelle des T-Flipflops
Input
Output
T
Q
n+1
Q
0
n
1
NOT (Qn)
TYP 7 – Edge detection
Am Ausgang des logischen Funktionsblocks wird jedes Mal,
wenn eine Anstiegsflanke des IN-Eingangs abgefangen wird,
ein Impuls mit einer Dauer, die einem Ausführungszyklus der
Logikfunktionen (100 ms) entspricht, erzeugt.
Geben Sie dem logischen Funktionsblock schließlich einen
beschreibenden Namen, um ihn bei der späteren Verwen-
dung leichter erkennen zu können.
Der Name wird als Teil des „Konfigurationsrezepts" nur auf
dem PC gespeichert. Sollte die Konfiguration zwischen Reg-
lern kopiert werden, dann enthält der Regler, auf den die Kon-
figuration kopiert wird, diese beschreibenden Namen nicht.
Output
Action
Q
n+1
Q
No Change
n
0
Reset Output
1
Undefined
Undefined
80209E_MHW_850-1650-1850_06-2021_DEU_
5.16.3.3. Konfiguration der Eingangsvariablen
Konfigurieren Sie nacheinander die vier Eingangsvariablen
a, b, c und d, indem Sie aus dem Aufklappmenü auswäh-
len, welche Variable dem Eingang zugeordnet werden soll.
Es sind folgende Optionen möglich:
•
ON, d.h. der Eingang befindet sich immer im Status ON;
•
OFF, d.h. der Eingang befindet sich immer im Status OFF;
•
einer der möglichen Werte, die in den Variablengruppen
Status digitale Eingänge, Status digitale Ausgänge und
Betriebsstatus oben im Absatz „5.16.2. Gruppe von Va-
riablen" auf Seite 232 angeführt sind.
Wenn Sie oben auf die graphische Darstellung des Eingangs
klicken, kann dessen Referenzstatus abwechselnd zwischen
normalerweise geöffnet (NO) und normalerweise geschlos-
sen (NC) umgekehrt werden.
Diese Möglichkeit besteht nicht, wenn im Aufklappmenü ON
oder OFF gewählt worden ist.
NO
Wenn zwischen den Eingängen a, b, c und d die digitalen
Eingänge IN1, IN2, IN3, IN4, IN5, liegen, die nur in den Funk-
tionsblöcken verwendet werden sollen, muss für diese die
Funktion Func = LFB.IN konfiguriert werden.
Wenn der Ausgangsstatus eines logischen Funktionsblocks
(LOGIC FUNCTION BLOCK OUTPUT 1...16) auf einen Aus-
gang OUT1...OUT4 des Reglers übertragen werden soll,
muss für diese Ausgänge die Funktion F.out = LFB.O kon-
figuriert werden und in FB.O.N muss die Nummer des Aus-
gangs des Funktionsblocks angegeben werden.
Schließen Sie die Konfiguration ab und geben Sie den ein-
zelnen Eingängen einen beschreibenden Namen, um sie
später leichter erkennen zu können.
Seite
238
NC
