Im Benutzermenü kann Folgendes eingegeben werden:
•
„einfache" Parameter (beispielsweise die Softwareversion
SW.Ver oder das Passwort 1 PASS1);
•
einzelne Instanzen für die „indizierten" Parameter
(beispielsweise die Konfiguration des Typs des
Hauptkanals tYPE.1 und des Typs des Hilfskanals tYPE.2);
•
Untergruppen der Parameter, die in einem „indizierten"
Konfigurationsmenü erscheinen (beispielsweise einige
Parameter des Menüs zur Konfiguration der Programm-
schritte PR.STP, wie zum Beispiel den Sollwert für den
Programmierungsschritt SETP, die Rampenzeit rAMP.T
des Schritts und die Verweilzeit im Schritt HOLD.T).
Um Untergruppen für Parameter einzugeben, die in einem
„indizierten" Menü erscheinen, muss der Benutzer strikt

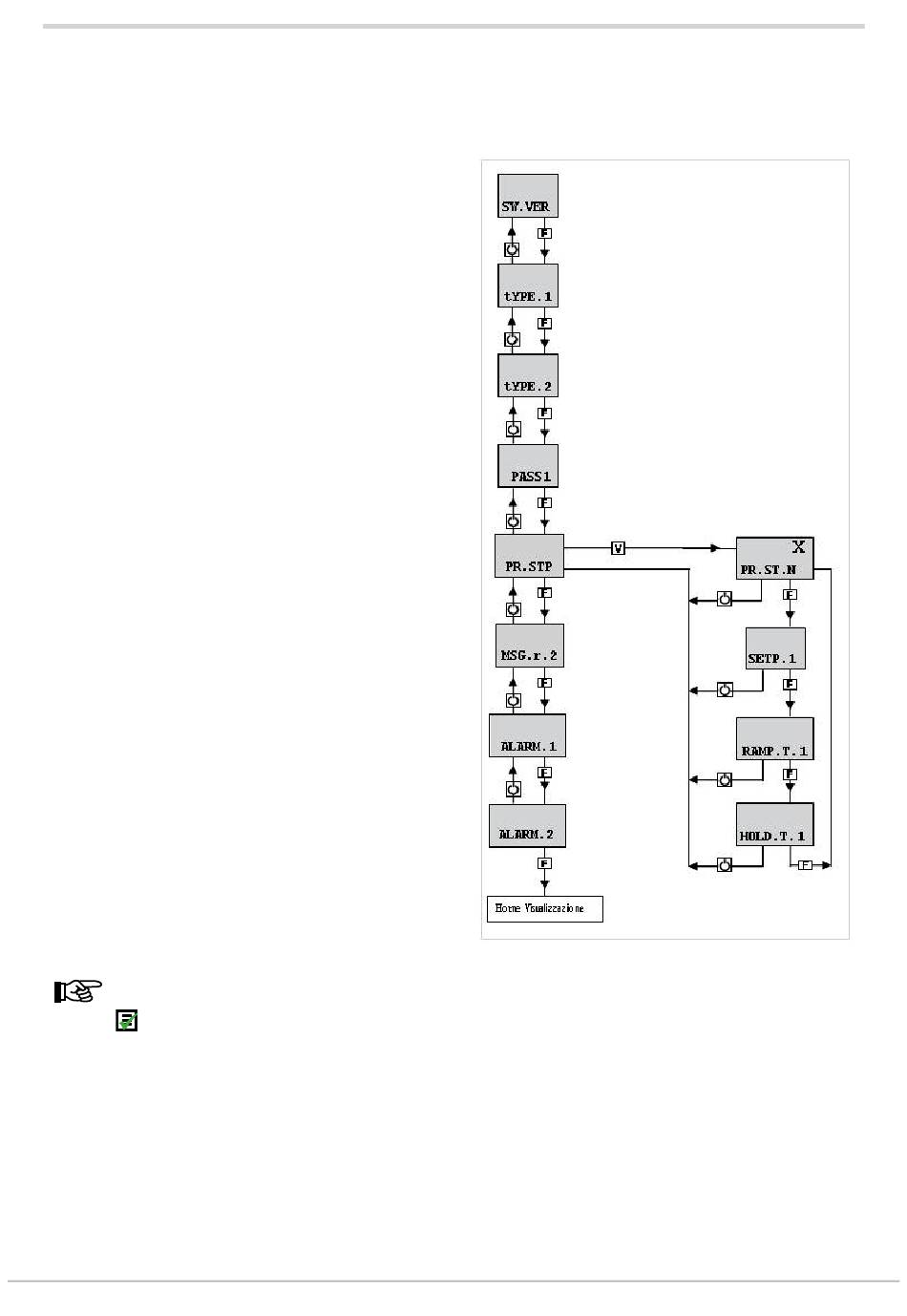

in der angegebenen Reihenfolge (siehe nebenstehendes
Schema) Folgendes eingeben:
1.
das Modbus-Objekt bezüglich des „indizierten" Konfi-
gurationsmenüs (im Beispiel PR.STP);
2.
das Modbus-Objekt bezüglich des Indexselektors
des „indizierten" Konfigurationsmenüs (im Beispiel
PR.STP.N);
3.
das Modbus-Objekt bezüglich der ersten Instanz des
ersten Parameters, der im Benutzermenü gesteuert
werden soll und der dem in Punkt 1 angegebenen
Konfigurationsmenü angehört (im Beispiel SETP.1);
4.
das Modbus-Objekt bezüglich der ersten Instanz des
zweiten Parameters, der im Benutzermenü gesteuert
werden soll und der dem in Punkt 1 angegebenen
Konfigurationsmenü angehört (im Beispiel rAMP.T.1);
5.
das Modbus-Objekt bezüglich der ersten Instanz des
dritten Parameters, der im Benutzermenü gesteuert
werden soll und der dem in Punkt 1 angegebenen
Konfigurationsmenü angehört (im Beispiel HOLD.T.1);
6.
das Modbus-Objekt bezüglich der ersten Instanz des
n-ten Parameters, der im Benutzermenü gesteuert
werden soll und der dem in Punkt 1 angegebenen
Konfigurationsmenü angehört.
Wenn versucht wird Folgendes einzugeben:
•
ein Modbus-Objekt, das dem in Punkt 1 angegebenen
Konfigurationsmenü nicht angehört oder
•
ein Modbus-Objekt bezüglich einer anderen Instanz
als der ersten, auch wenn diese dem angegebenen
Konfigurationsmenü angehört, wird das „indizierte"
Konfigurationsmenü verlassen.
Werden die Punkte 1 und 2 nicht eingehalten, wird die
korrekte Navigation im indizierten Konfigurationsmenü
behindert.
Die korrekte Konfiguration des Benutzermenüs kann
überprüft werden, indem in GF_eXpress das Symbol
(oder im Service-Menü von GF_eXpress der Befehl
„Check user menu coherence") ausgewählt wird.
Falls in der Spalte Wert des Benutzermenüs von GF_eXpress
•
der Wert 0, oder
•
eine nicht zulässige Modbus-Adresse eingegeben wird,
wird die Navigation im Benutzermenü unterbrochen
und zur Bildschirmanzeige Home.1 zurückgekehrt.
Wenn während der Navigation innerhalb eines indizierten
Menüs zum Menü mit Index zurückgekehrt wird (Parameter
PR.STP.N der folgenden Abbildung), beträgt die Nummer
des Untermenüs immer 1.
80209E_MHW_850-1650-1850_06-2021_DEU_
Falls der Benutzer die Konfiguration des Benutzermenüs
ändert, während sich das Instrument innerhalb dieses
Menüs befindet (oder das Display einen der Parameter des
Benutzermenüs anzeigt), wird automatisch der Übergang zur
Anzeige Home.1 des Instruments erzwungen.
