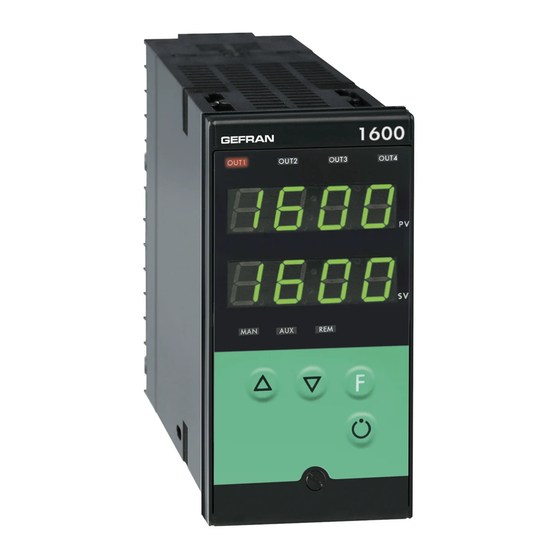

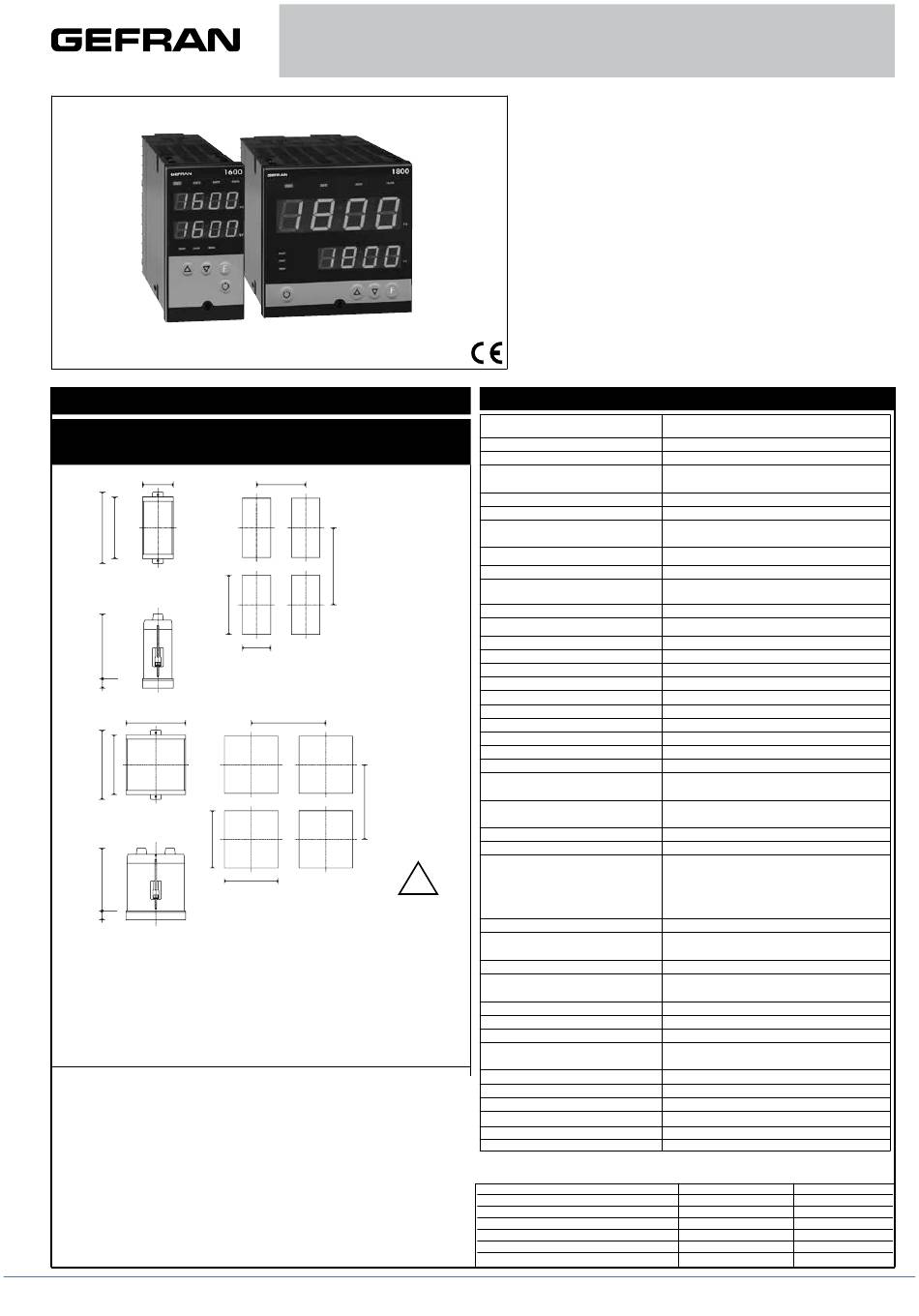

gefran 1600 Bedienungsanleitung

1 • INSTALLATION
• Außen- und Ausschnittmaße; Schalttafeleinbau
48
108 96
113
10
96
108 96
113
10
Zur Befestigung des Instruments die beiliegenden Befestigungselemente benutzen. Zur
Befestigung mehrerer Geräte neben- oder untereinander Ausschnittsmaße aus oberer
Abbildung entnehmen. Für die Realisierung von Schutzart IP65 auf der Gerätefront
muss man das Instrument aus dem Gehäuse nehmen, die beiliegende selbstklebende
Dichtung auf der Stirnfläche des Gehäuserands anbringen und das Instrument wieder
ins Gehäuse einsetzen.
CE-KENNZEICHNUNG: Das Gerät erfüllt die Richtlinien der Europäischen Union
2004/108/EWG und 2006/95/EWG mit Bezung auf die einschlägigen Normen:
EN 61000-6-2 (Störfestigkeit in industrieller Umgebung) EN 61000-6-3 (Störausstrahlung
in Wohnumgebung) EN 61010-1 (Sicherheit). Beschränkungen: Das Modell 1800P
entspricht Norm EN61000-6-4 betreffend die Störaussendung in industrieller
Umgebung.
WARTUNG: Dieses Gerät ist wartungsfrei. Sollte der Regler einen Fehler aufweisen,
kontaktieren Sie bitte die nächste GEFRAN Niederlassung. Kundenseitige Reparaturen
sind nicht zulässig. Das Gehäuse nicht mit Lösemitteln auf Kohlenwasserstoffbasis
(Trichlorethylen, Benzin usw.) reinigen, da andernfalls die mechanische Zuverlässigkeit
des Geräts beeinträchtigt werden könnte. Zum Reinigen der Außenflächen aus
Kunststoff ein sauberes, mit Ethylalkohol oder Wasser angefeuchtetes Tuch
verwenden.
TECHNISCHER KUNDENDIENST: GEFRAN bietet mit einer eigenen
Kundendienstabteilung technische Unterstützung an. Von der Garantie ausgeschlossen
sind Defekte, die auf Missachtung der Betriebsanleitung zurückzuführen sind.
80080G_MHW_1600-1800_04-2013_DEU
1600 / 1800
REGLER
70
115
92
44,5
115
115
92
92
Für eine einwandfreie
Installation sind
die Hinweise der
Bedienungsanleitung
zu befolgen.
Schalttafeleinbau
BEDIENUNGSANLEITUNG
SOFTWARE-VERSION 3.2x
Code 80080G / Edit 16 - 04/2013
2 • TECHNISCHE DATEN
Anzeige
Tasten
Genauigkeit
Haupteingang
Thermoelemente
Kompensationsfehler
Typ des RTD. (Skala im angegebenen Bereich
einstellbar, mit und ohne Dezimalpunkt)
PTC (Option)
Max. Leitungswiderstand für RTD
Sicherheit
C° / F° Umschaltung
Lineare Skalenbereiche
Regelungsfunktionen
pb / dt / it
Regelungstypen
Ausgangsfunktionen
Zykluszeit
Regelungsausgang
Softstart
Begrenzung der max. Leistung Heizen/Kühlen
Stellgradbegrenzung bei Fehlfunktion des Sensors -100.0 ... 100.0 %
Standby-Funktion
3 Konfigurierbare Alarme
Alarmsonderfunktionen
Relaiskontakt
Logik-Ausgang für Halbleiterrelais
Externer Sollwert oder
!
Stromwandler-Eingang (Option) Eingang
für Rückführungder Ventilstellung über
Potentiometer
Skalengrenzen Heizstromeingang
Sensorspeisung (Option)
Analogausgang (Option)
Digital-Eingänge (Option)
Serielle Schnittstelle (Option)
Baudrate
Protokoll
Spannungsversorgung
(Weitbereichsschaltnetzteil)
Schutzart Bedienfront
Betriebs-/Lagertemperatur
Relative Luftfeuchtigkeit
Klimabedingungen sie des Gebrauches
Installation
Gewicht
Die EMV-Konformität wurde mit folgenden Verbindungen geprüft:
FUNKTION
Netz Anschlussleitung
Drähte Relaisausgang
Serielle Anschlusskabel
Stromwandler-Anschlusskabel
Sensor Eingang Thermoelement
Sensor Eingang Widerstandsthermometer PT100 1 mm
2 x 4-stellige 7-Segment-LED Anzeige, Ziffernfarbe grün,
Ziffernhöhe 10 und 7 mm (1600V), 20 und 13 mm (1800V)
5 mechanische Tasten ( , Man/Auto., Auf, Ab, F)
≠
0,2% vom Skalenendwert bei Umgebungstemperatur 25°C
TC, RTD (Pt100 - JPT100), PTC,
50mV, Ri ≥ 1MΩ; 10V, Ri ≥ 10KΩ; 20mA, Ri = 50Ω
IEC 584-1 (J, K, R, S, T, B, E, N, Ni-Ni18Mo, L NiCr-CuNi)
0,1° / °C
DIN 43760 (Pt100, JPT100)
990Ω, 25°C
20Ω
Kurzschluss- und Sensorbrucherkennung,
Plausibilitätsalarm, Heizstromalarm
über Tastenfeld konfigurierbar
-1999 ... 9999 mit konfigurierbarem Dezimalpunkt
PID, Optimierungen, EIN/AUS
0.0 ... 999.9% / 0.00 ... 99.99min / 0.00 ... 99.99min
Heizen / Kühlen
Ein/Aus, PWM, Öffnen/Schließen
0.1 ... 200 s
Relais, Logik, stetig (optional)
0.0 ... 500.0 min
0.0 ... 100.0 %
Istwertanzeige, Regelung deaktiviert
Höchstwert, Mindestwert, symmetrische Werte, Absolut-/
Relativwerte, Plausibilitätsalarm, Heizstromalarm
- Unterdrückung während der Einschaltphase
- Zurücksetzen des Alarmspeichers über Taste oder Digitaleingang
Schließer 5 A, 250V, cosj = 1
11VDC, Rout = 220Ω (6V/20mA)
0 ... 10V, 2 ... 10V, Ri ≥ 1MΩ
0 ... 20mA, 4 ... 20mA, Ri = 5Ω
Potentiometer > 500Ω,
Stromwandler 50mA AC, 50/60Hz, Ri = 1,5Ω,
Isolation 1500V
einstellbar von 0 bis 100,0 A
10/24 VDC, gefiltert, max. 30 mAkurzschlussfest,
Isolation bis 1500 V
10 V / 20 mA, Isolation bis 1500 V
24V NPN, 4.5mA; 24V PNP, 3.6mA
Isolation bis 1500V
CL; RS422/485; RS232; Isolation bis 1500V
1200 ... 19200 Baud
GEFRAN / MODBUS
(Std.) 100 .. 240 V AC/DC ±10%, 50/60 Hz, max. 12 VA
(Opt.) 20 .. 27 V AC/DC ±10%, 50/60 Hz, max. 12 VA
IP65
0...50°C / -20...70°C
20 ... 85%, nicht kondensierend
für nur internen Gebrauch, Höhe bis bis 2000m
Schalttafeleinbau, von vorn herausnehmbar
400g (1600V), 600g (1800V) in Ausführung mit vollständiger Ausstattung
KABELTYP KABELLÄNGE
1 mm 1 m
2
1 mm 3,5 m
2
0,35 mm 3,5 m
2
1,5 mm 3,5 m
2
0,8 mm kompensiert 5 m
2
3 m
2
