1.5.1.
Display und Tasten
1
2
3
4
5
6

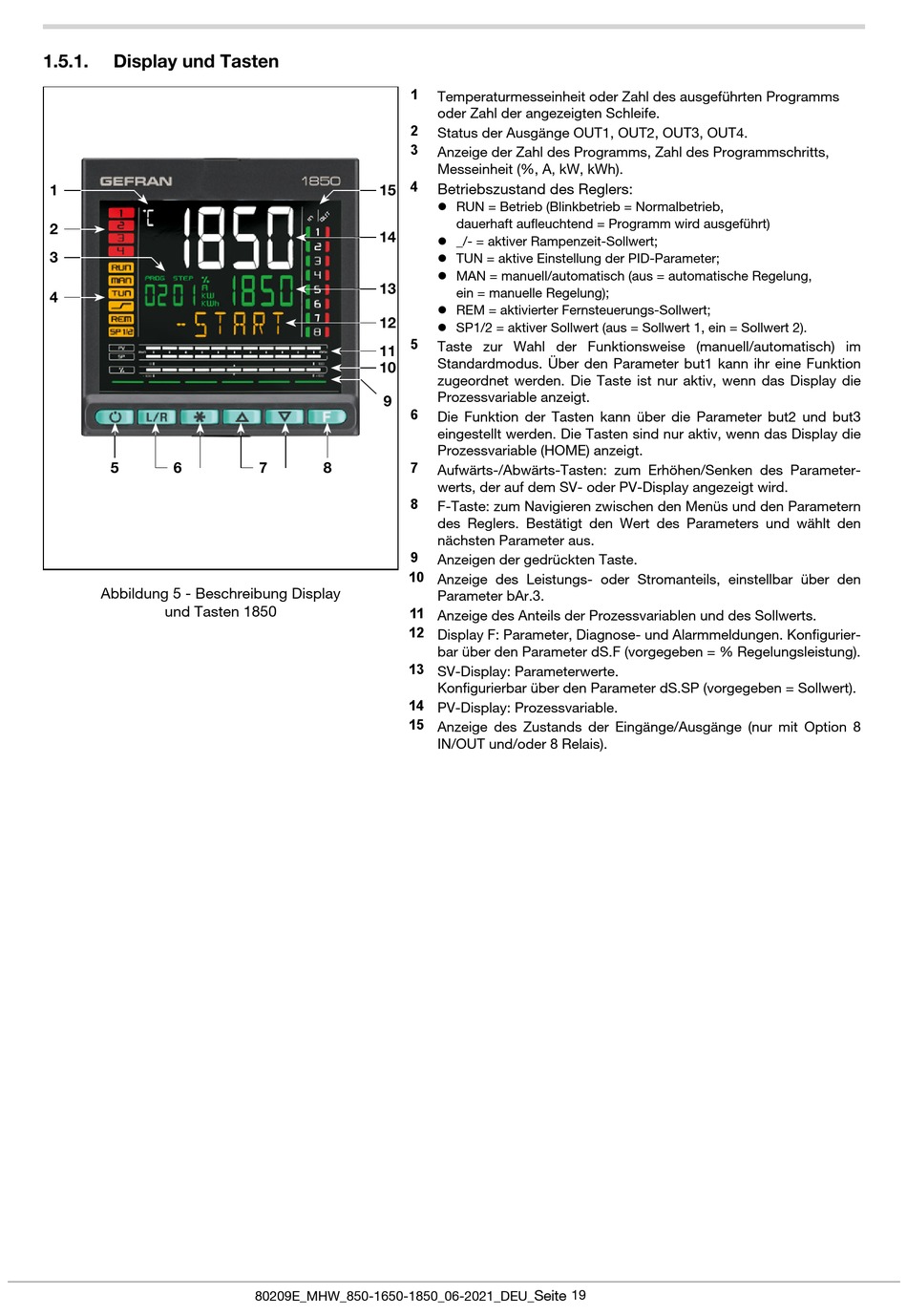

Abbildung 5 - Beschreibung Display
und Tasten 1850
1
2
3
4
15
14
13
12
5
11
10
9
6
7
8
7
8
9
10 Anzeige des Leistungs- oder Stromanteils, einstellbar über den
11 Anzeige des Anteils der Prozessvariablen und des Sollwerts.
12 Display F: Parameter, Diagnose- und Alarmmeldungen. Konfigurier-
13 SV-Display: Parameterwerte.
14 PV-Display: Prozessvariable.
15 Anzeige des Zustands der Eingänge/Ausgänge (nur mit Option 8
80209E_MHW_850-1650-1850_06-2021_DEU_
Temperaturmesseinheit oder Zahl des ausgeführten Programms
oder Zahl der angezeigten Schleife.
Status der Ausgänge OUT1, OUT2, OUT3, OUT4.
Anzeige der Zahl des Programms, Zahl des Programmschritts,
Messeinheit (%, A, kW, kWh).
Betriebszustand des Reglers:
z RUN = Betrieb (Blinkbetrieb = Normalbetrieb,
dauerhaft aufleuchtend = Programm wird ausgeführt)
z _/- = aktiver Rampenzeit-Sollwert;
z TUN = aktive Einstellung der PID-Parameter;
z MAN = manuell/automatisch (aus = automatische Regelung,
ein = manuelle Regelung);
z REM = aktivierter Fernsteuerungs-Sollwert;
z SP1/2 = aktiver Sollwert (aus = Sollwert 1, ein = Sollwert 2).
Taste zur Wahl der Funktionsweise (manuell/automatisch) im
Standardmodus. Über den Parameter but1 kann ihr eine Funktion
zugeordnet werden. Die Taste ist nur aktiv, wenn das Display die
Prozessvariable anzeigt.
Die Funktion der Tasten kann über die Parameter but2 und but3
eingestellt werden. Die Tasten sind nur aktiv, wenn das Display die
Prozessvariable (HOME) anzeigt.
Aufwärts-/Abwärts-Tasten: zum Erhöhen/Senken des Parameter-
werts, der auf dem SV- oder PV-Display angezeigt wird.
F-Taste: zum Navigieren zwischen den Menüs und den Parametern
des Reglers. Bestätigt den Wert des Parameters und wählt den
nächsten Parameter aus.
Anzeigen der gedrückten Taste.
Parameter bAr.3.
bar über den Parameter dS.F (vorgegeben = % Regelungsleistung).
Konfigurierbar über den Parameter dS.SP (vorgegeben = Sollwert).
IN/OUT und/oder 8 Relais).
