Alarm in Bezug auf den symmetrischen Sollwert
Es werden eine einzige Alarmschwelle AL1 und ein einziger
Hysteresewert Hyst1 eingestellt.
Mit der Einstellung eines direkten Alarms wird der Alarm
ausgelöst, wenn der gemessene Wert kleiner ist als der
Wert SP - AL1 oder größer als der Wert SP + AL1.
Mit der Einstellung eines umgekehrten Alarms wird der
Alarm ausgelöst, wenn der gemessene Wert zwischen den
Werten SP - AL1 und SP + AL2 liegt.
5.6.2.
HB-Alarm
Dieser Alarmtyp sieht die Verwendung des Eingangs für
einen amperometrischen Transformator (I.CT1 / I.CT2) vor,
der einem Steuerungsausgang zugeordnet wird, von dem
die ON- und OFF-Phasen berücksichtigt werden.
Der Alarm signalisiert Änderungen der Lastaufnahme, wobei
der Wert der Ströme für die amperometrischen Eingänge
I.CT1 und I.CT2 unterschieden
Der Alarm ist aktiv, wenn der RMS-Stromwert:
•
innerhalb der ON-Zeit des verknüpften Steuerungsaus-
gangs kleiner ist als der eingestellte Wert für LOW.ON,
•
innerhalb der ON-Zeit des verknüpften Steuerungsaus-
gangs größer ist als der eingestellte Wert für HIG.ON,
•
innerhalb der OFF-Zeit des verknüpften Steuerungsaus-
gangs größer ist als der eingestellte Wert für HI.OFF.
Die einzelnen Prüfungen werden deaktiviert, indem ein Wert
„0,0" eingestellt wird.
Der HB-Alarm wird ausgelöst, wenn einer der zuvor
eingestellten Grenzwerte für die Zeit TIME überschritten
wird. Jede der drei Bedingungen kann auf ein Problem
in dem Prozess hindeuten, der von dem entsprechenden
Steuerungsausgang gesteuert wird.
Die Prüfungen für den HB-Alarm werden bei längeren
ON-Zeiten des entsprechenden Ausgangs als 0,4 Sekunden
aktiviert.
Die Rückstellung des Alarms erfolgt automatisch, wenn die
Bedingung behoben wird, die ihn ausgelöst hat.
Die Angabe des Laststroms wird im Benutzerkonfigurations-
menü von den Parametern CURR1 und CURR2 angezeigt.
Anmerkung: Die ON/OFF-Zeiten beziehen sich auf die in
OUT eingestellte Zykluszeit für den ausgewählten Steue-
rungsausgang.
In der Konfigurationsphase muss mit LoAd der Lasttyp
angegeben werden, wobei anzugeben ist, ob es sich um
eine einphasige Last mit einem einzigen amperometrischen
Transformator CT1 (MONO), um eine dreiphasige Last mit
Sternschaltung ohne Neutralleiter mit CT1 und CT2 (STAR)
oder um eine dreiphasige Last mit geschlossener Drei-
eckschaltung mit CT1 und CT2 (DELTA) handelt.
wird.
80209E_MHW_850-1650-1850_06-2021_DEU_
Alarm in Bezug auf den symmetrischen
SP+AL1
SP
SP -AL1
umgekehrt
direkt
~
~
SSR
+
+
Out
Logik

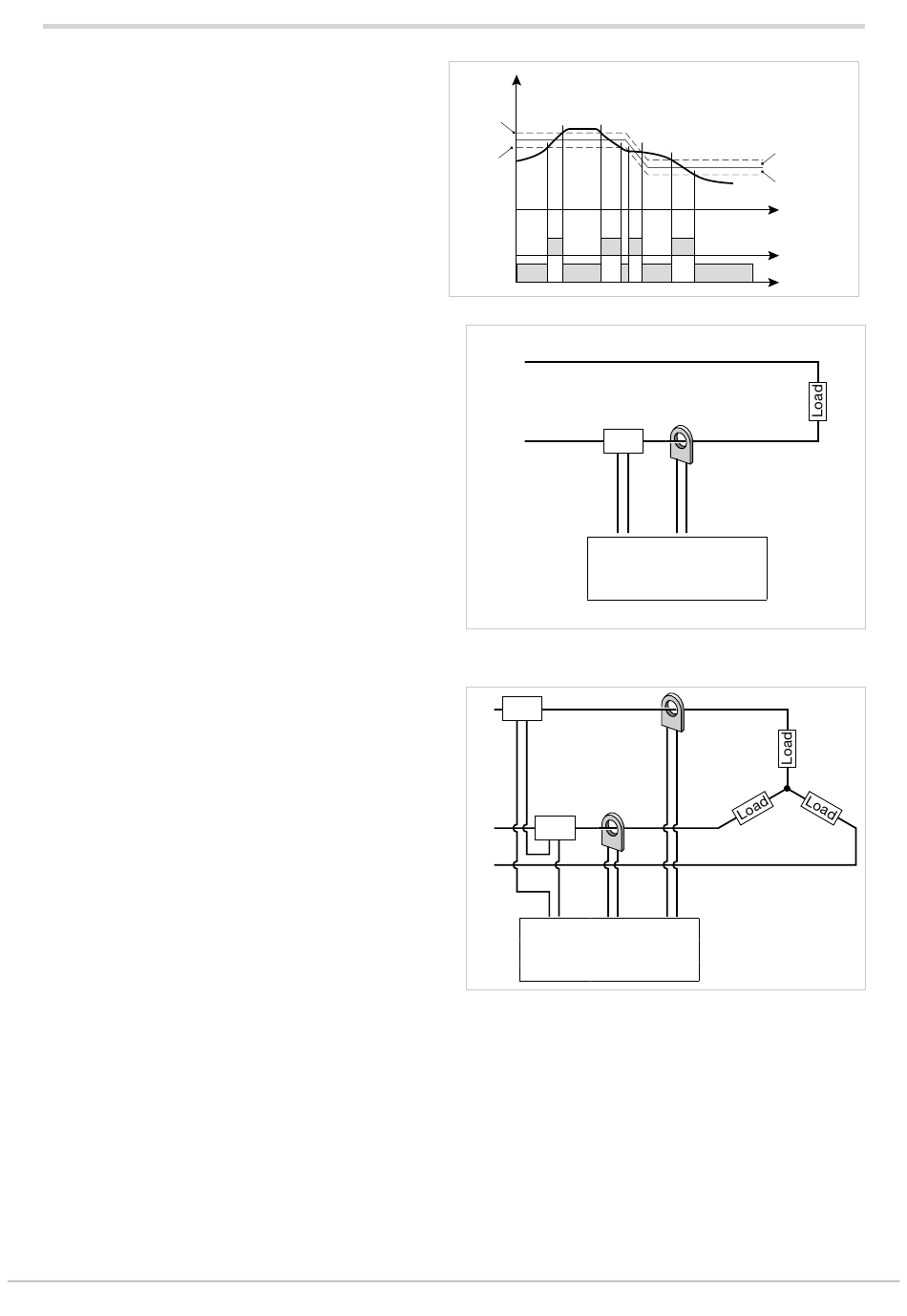

Abbildung 21 - HB-Alarm mit einphasiger Last
~
SSR
+
-
CT
~
SSR
+
-
~
+
-
Out
In
Logik
CT1
Regler
Abbildung 22 - HB-Alarm mit dreiphasiger Last
mit Sternschaltung ohne Neutralleiter
Seite
208
Sollwert
Hyst1
Hyst1
Zeit
CT
-
-
In
CT1
Regler
CT
In
CT2
