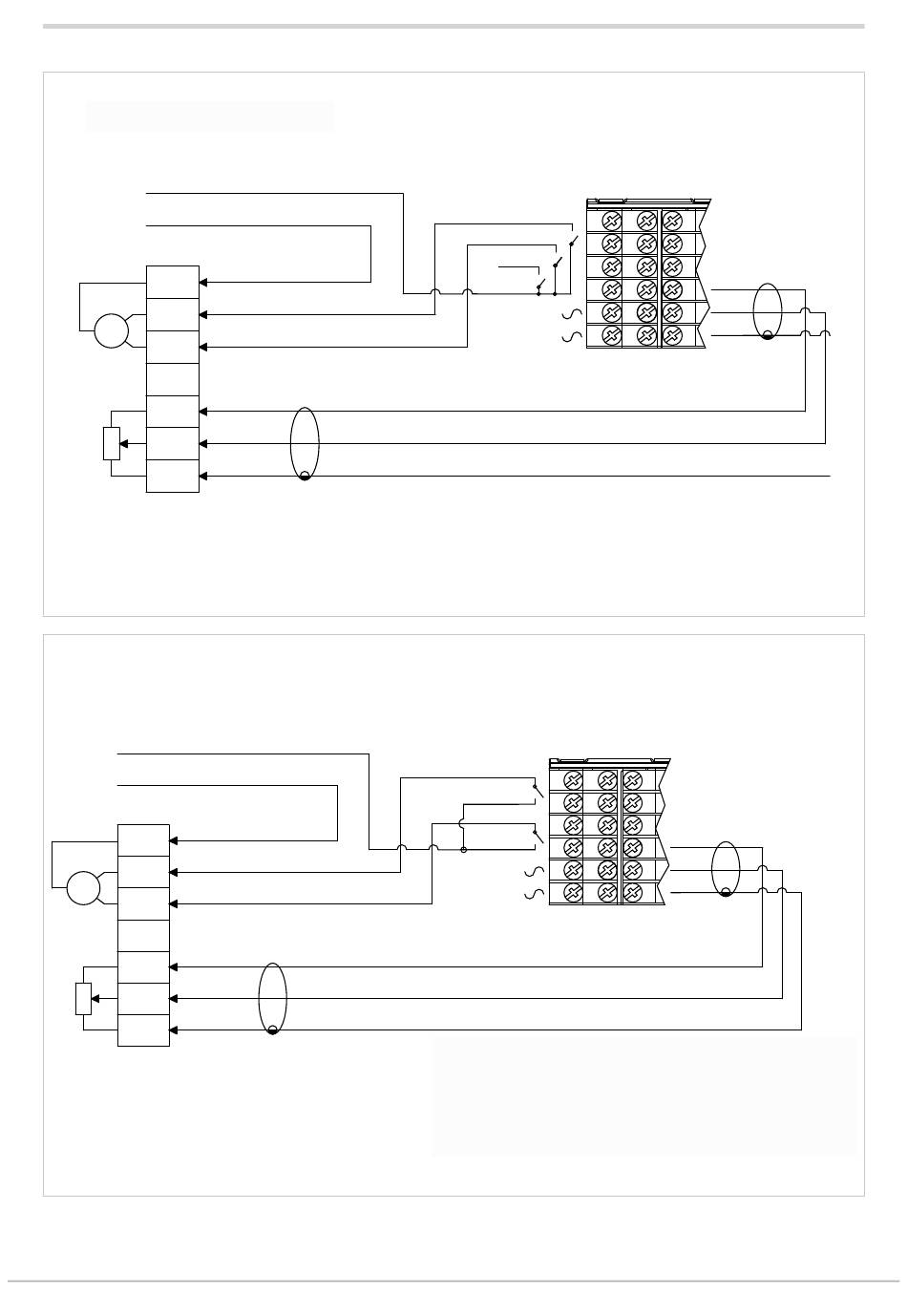

Ventilanschlussplan für die Modelle
Schema di connessione valvola
850V (oder 850PV)-X-RR-R...
per modelli 850V (o 850PV)-X-RR-R...
standardmäßig OUT2 (OPEN), OUT3 (CLOSE)
Ph L+
Mp N-
Versorgungsnullleiter
Öffnungsbefehl (Phase)
OPEN
M
Schließbefehl (Phase)
CLOSE
Stellungsrückführungs-Potentiometer
MAX
SIGNAL
MIN
VENTILANSCHLUSS
Ventilanschlussplan für die Modelle 850V (oder
Schema di connessione valvola
850PV)-X-RR-0... / 850V (oder 850PV)-X-RR-D...
per modelli 850V (o 850PV)-X-RR-0... / 850V (o 850PV)-X-RR-D...
standardmäßig OUT2 (OPEN), OUT3 (CLOSE)
Ph L+
Mp N-
Versorgungsnullleiter
Öffnungsbefehl (Phase)
OPEN
M
Schließbefehl (Phase)
CLOSE
Stellungsrückführungs-Potentiometer
MAX
SIGNAL
MIN
VENTILANSCHLUSS
80209E_MHW_850-1650-1850_06-2021_DEU_
OUT2
19
OUT3
20
OUT4
21
COM
22
23
PWR
24
Hilfseingang
Ingresso Ausiliario
für Modelle mit Option Hilfseingang =2
per modelli con opzione Ingresso Ausiliario =2
ANMERKUNG:
NOTA:
Per abilitare il controllo posizione della valvola
Um die Ventilstellungssteuerung zu aktivieren, stellen Sie
impostare per ingresso ausiliario il parametro FUnC=VALV.P
den Parameter FUnC=VALV.P für den Hilfseingang ein.
NO
19
18
OUT2
20
17
C
NO
21
16
OUT3
22
15
C
23
14
PWR
24
13
Ingresso Ausiliario
Hilfseingang
per modelli con opzione Ingresso Ausiliario =2
für Modelle mit Option Hilfseingang =2
ANMERKUNG:
NOTA:
Um die Ventilstellungssteuerung zu aktivieren, stellen Sie den Parameter
Per abilitare il controllo posizione della valvola impostare
FUnC=VALV.P für den Hilfseingang ein.
per ingresso ausiliario il parametro FUnC=VALV.P
Seite
229
18
7
17
8
16
9
+ VP
15
10
+ 1V
14
11
-
13
12
7
8
9
+ VP
10
+ 1V
11
-
12
