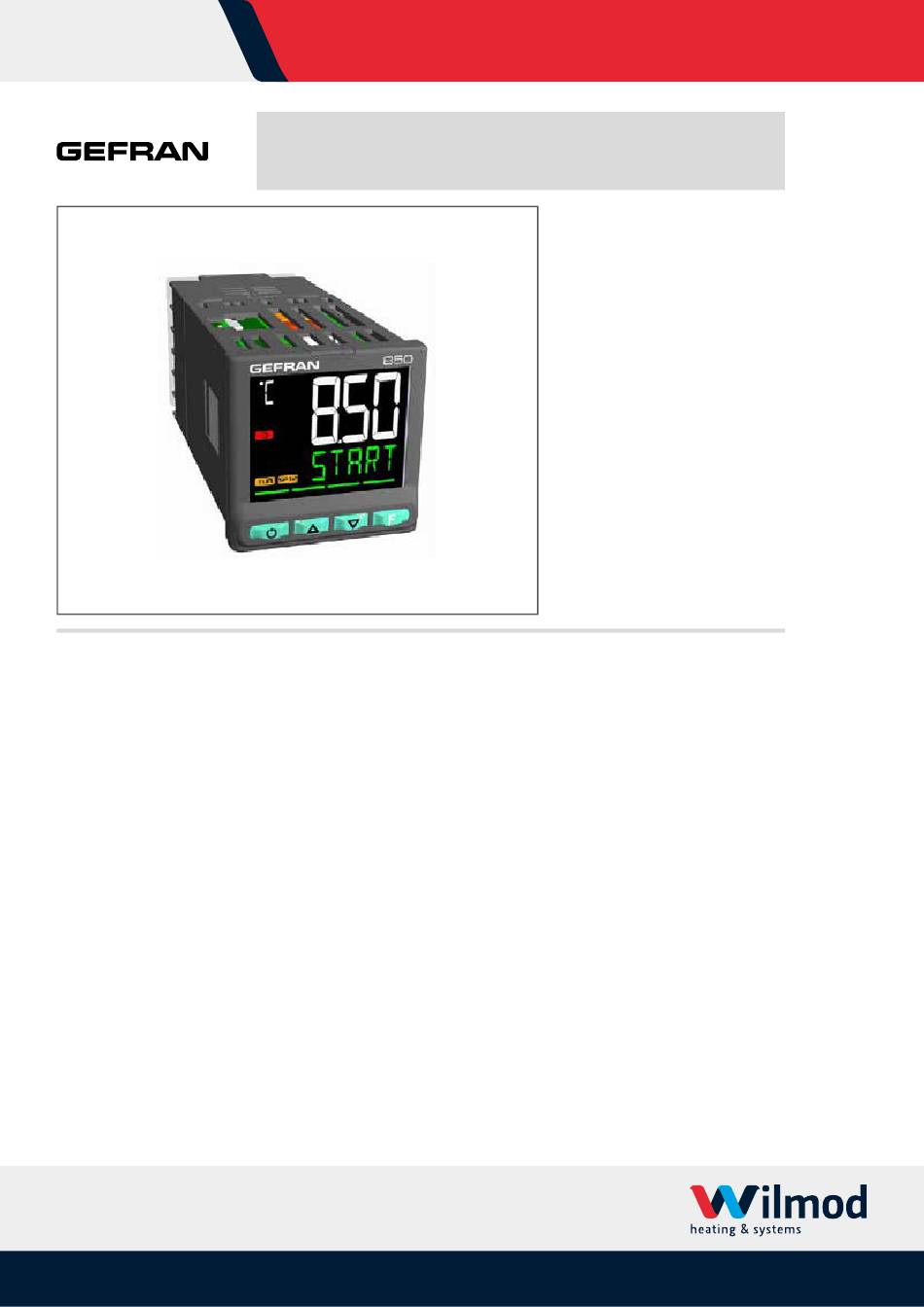

gefran 850 Bedienungsanleitung

Abmessungen 48 × 48 × 100 mm (1/16 DIN)
PROFIL
Bedienerschnittstelle
Breiter LCD-Bildschirm mit möglicher kun-
denspezifischer Anpassung der Farbe der
Vorderseite aus Kunststoff und Personali-
sierung des Logos.
Alphanumerische Durchlaufanzeige mit 25
Meldungen à jeweils 32 Zeichen, uneinge-
schränkt konfigurierbar und speicherbar in
drei Sprachen.
Die Auswahl der Sprache und der leicht ver-
ständlichen Durchlauftexte bezüglich Diag-
nose, Alarme und Prozessstatus lassen den
Regler die Sprache des jeweiligen Nutzers
sprechen.
Steuerung
PID-Doppelschleife, zwei konfigurierbare
Universaleingänge für Thermoelemente,
Widerstandsthermometer, lineare Eingänge.
Der zweite Eingang ist als ferngesteuerter
Sollwert der Einzelschleife konfigurierbar.
Easy-Konfiguration
Geführte Konfiguration ohne Bedienungsanlei-
tung, einige wenige unabdingbare Parameter
werden online im Hilfeprogramm kommentiert.
Dank des tragbaren Minikonfigurators mit
Zapper-Batterie kann die Konfiguration
auch unter nicht mit Spannung versorgten
Reglern auch im Feld geklont werden.
Über PC und die Software GF_eXpress
kann die Konfiguration erweitert und kön-
nen Arbeitsrezepte erstellt werden ohne
het juiste element
850
PID-REGLER MIT 2 KAN LEN 1/16 DIN
Ä
dass die Regler dazu mit Spannung ver-
sorgt werden müssen.
Lokale Konfiguration und Bedienung mit
lediglich vier Tasten, die vier LED-Leuch-
ten zugeordnet sind, welche die jeweils
gedrückte Taste und die entsprechenden
Operationen anzeigen. Die anfänglichen
Parameter können jederzeit sowohl über
die Tastatur als auch über das Softwaretool
GF_eXpress wiederhergestellt werden.
Diagnose, vorbeugende Wartung und
Verbrauchsüberwachung
Umfassende Diagnose nach Bruch oder
fehlerhafter Verbindung des Messfühlers,
komplettem oder teilweisem Bruch der Last,
Variable außerhalb der Skala und Anomalien
des Regelungskreises.Dank der Zählung der
durchgeführten Aktivierungen und dank ein-
stellbarer Alarmschwellen können vorbeu-
gende Wartungsarbeiten zum Austausch der
abgenutzten Stellglieder programmiert wer-
den. Ein integrierter Stromzähler mit Alarm für
anomale Schwankungen zählt den Stromver-
brauch und die Stromkosten, wodurch diese
kontinuierlich kontrolliert werden können.
Funktionale Applikationsblöcke
32 Funktionsblöcke des Typs AND, OR,
Timer ermöglichen die Schaffung von kun-
denspezifisch anpassbaren Logiksequen-
zen für eine vollständige und flexible Steu-
erung der Maschine.
Die Hardwareressourcen des Reglers wer-
den vollständig ausgenutzt ohne dass dazu
Regelaar 850 Gefran
Wichtigste Eigenschaften
• Bedienerschnittstelle mit großem LCD-Display
• Konfigurierbare Diagnosedurchlaufmeldun-
gen in der ausgewählten Sprache
• Einfache, geführte Konfiguration, Kopieren/
Einfügen der Parameter auch ohne Stromver-
sorgung Vorbeugende Wartung, mit Strom-
zähler (kWh) und Lastumschaltung
• 32 funktionale Applikationsblöcke
• 8 mathematische Applikationsblöcke
• Timer, Sollwert-Programmierer und Algorith-
men für die Steuerung der motorisierten Ventile
• Abgestuftes Tuning der Regelungsparameter
• Unterschiedliche Passwortniveaus
• 2 Konfigurierbare Universaleingänge für
Thermoelemente, Widerstandsthermometer,
lineare Eingänge
• 2 PID-Kontrollschleifen
• 2 Sollwertprogrammierer (128 Schritte in 16
Programmen)
• Relais-Ausgänge, Logikausgänge, analoge
isolierte Ausgänge
• Bis zu zwei Eingänge von TA zur Diagnose
der unterbrochenen Last
• Serielle Kommunikationsschnittstelle RS485
in RTU-Modbus
• Kann von der Vorderseite herausgezogen
und sofort ersetzt werden
• Abtastzeit 60 ms
externe Geräte wie zum Beispiel Timer und
kleine SPS nötig sind.
Zur Verarbeitung analoger Variablen und zur
Berechnung von Differenzen, Summen, Mul-
tiplikationen, Divisionen, Mittelwertberech-
nungen, Wurzelberechnungen, Logarithmen
und kaskadierenden Kontrollfunktionen und
Berichtskontrollen stehen 8 mathematische
Funktionsblöcke zur Verfügung.
Tuning
Fortschrittliche Tuningalgorithmen sorgen
auch bei kritischen thermischen Systemen
oder sehr schnellen System für stabile und
genaue Regelungen, indem sie sich bei
Bedarf automatisch aktivieren.
Timer
Drei Arten von Timern ermöglichen die Ein-
stellung von Wartezeiten vor der Aktivierung
der Regelung, Beibehaltezeiten des Sollwerts,
zeitlich programmierte Sollwertänderungen.
Sollwert-Programmierer
Für Anwendungen mit Sollwertprofilen sind
Modelle mit 128 Schritten verfügbar (jeder
Schritt besteht aus einer Rampenzeit und
einer Verweilzeit), die in maximal 16 Pro-
grammgruppen unterteilt werden können.
Jedem Schritt können Freigabeeingänge,
Ereignisausgänge und anzuzeigende Mel-
dungen zugeordnet werden.
Doppelter Programmierer mit synchroner
und asynchroner Zeitbasis, die es erlaubt, -
auch unabhängig voneinander - zwei Soll-
