Verdrahtung

#
"
12

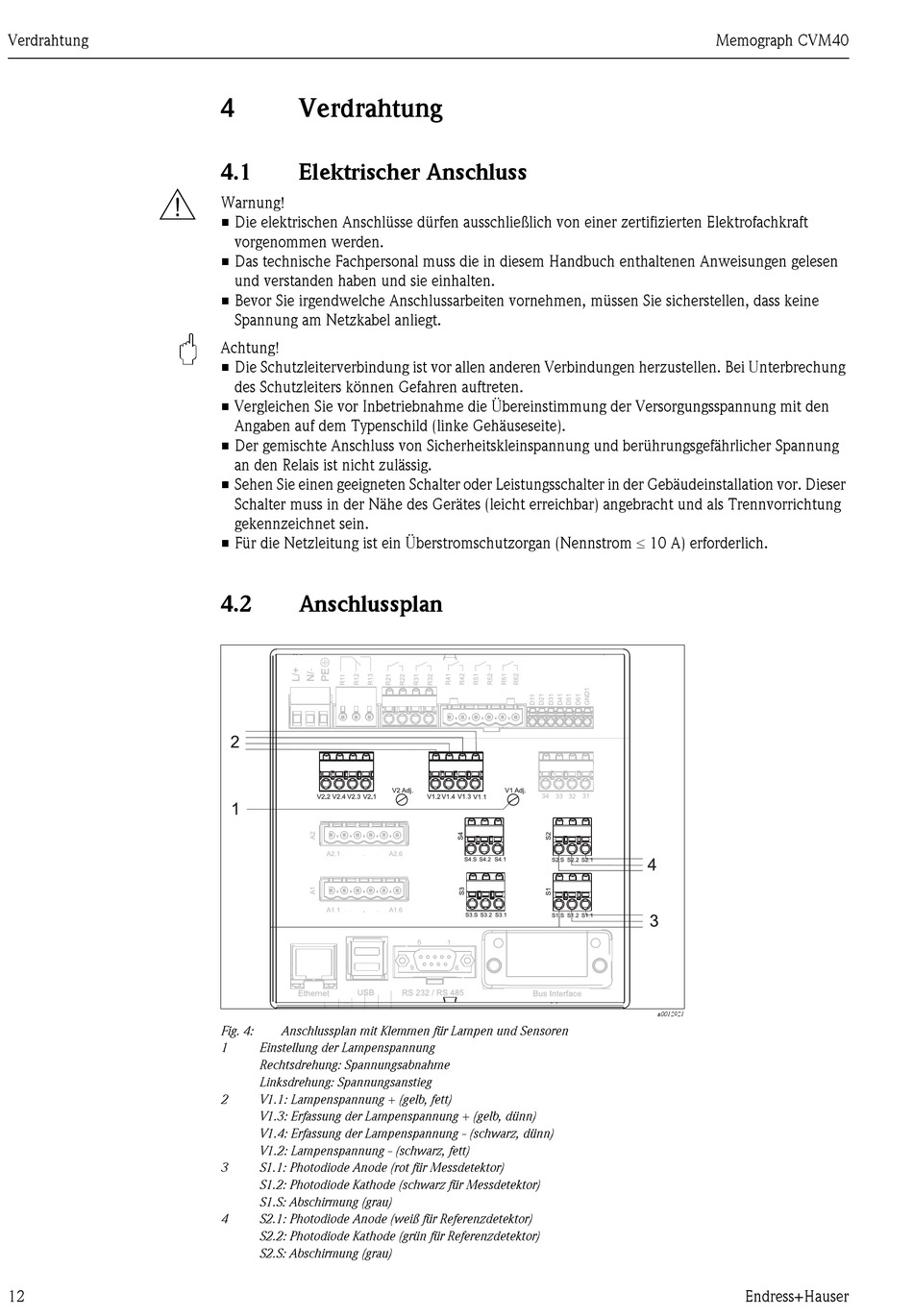

4 Verdrahtung
4.1

Elektrischer Anschluss

Warnung!
• Die elektrischen Anschlüsse dürfen ausschließlich von einer zertifizierten Elektrofachkraft
vorgenommen werden.
• Das technische Fachpersonal muss die in diesem Handbuch enthaltenen Anweisungen gelesen
und verstanden haben und sie einhalten.
• Bevor Sie irgendwelche Anschlussarbeiten vornehmen, müssen Sie sicherstellen, dass keine
Spannung am Netzkabel anliegt.
Achtung!
• Die Schutzleiterverbindung ist vor allen anderen Verbindungen herzustellen. Bei Unterbrechung
des Schutzleiters können Gefahren auftreten.
• Vergleichen Sie vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den
Angaben auf dem Typenschild (linke Gehäuseseite).
• Der gemischte Anschluss von Sicherheitskleinspannung und berührungsgefährlicher Spannung
an den Relais ist nicht zulässig.
• Sehen Sie einen geeigneten Schalter oder Leistungsschalter in der Gebäudeinstallation vor. Dieser
Schalter muss in der Nähe des Gerätes (leicht erreichbar) angebracht und als Trennvorrichtung
gekennzeichnet sein.
• Für die Netzleitung ist ein Überstromschutzorgan (Nennstrom ≤ 10 A) erforderlich.
4.2

Anschlussplan

Fig. 4: Anschlussplan mit Klemmen für Lampen und Sensoren
1 Einstellung der Lampenspannung
Rechtsdrehung: Spannungsabnahme
Linksdrehung: Spannungsanstieg
2 V1.1: Lampenspannung + (gelb, fett)
V1.3: Erfassung der Lampenspannung + (gelb, dünn)
V1.4: Erfassung der Lampenspannung - (schwarz, dünn)
V1.2: Lampenspannung - (schwarz, fett)
3 S1.1: Photodiode Anode (rot für Messdetektor)
S1.2: Photodiode Kathode (schwarz für Messdetektor)
S1.S: Abschirmung (grau)
4 S2.1: Photodiode Anode (weiß für Referenzdetektor)
S2.2: Photodiode Kathode (grün für Referenzdetektor)
S2.S: Abschirmung (grau)
Memograph CVM40
a0012921
