Mycom S
"
Endress+Hauser

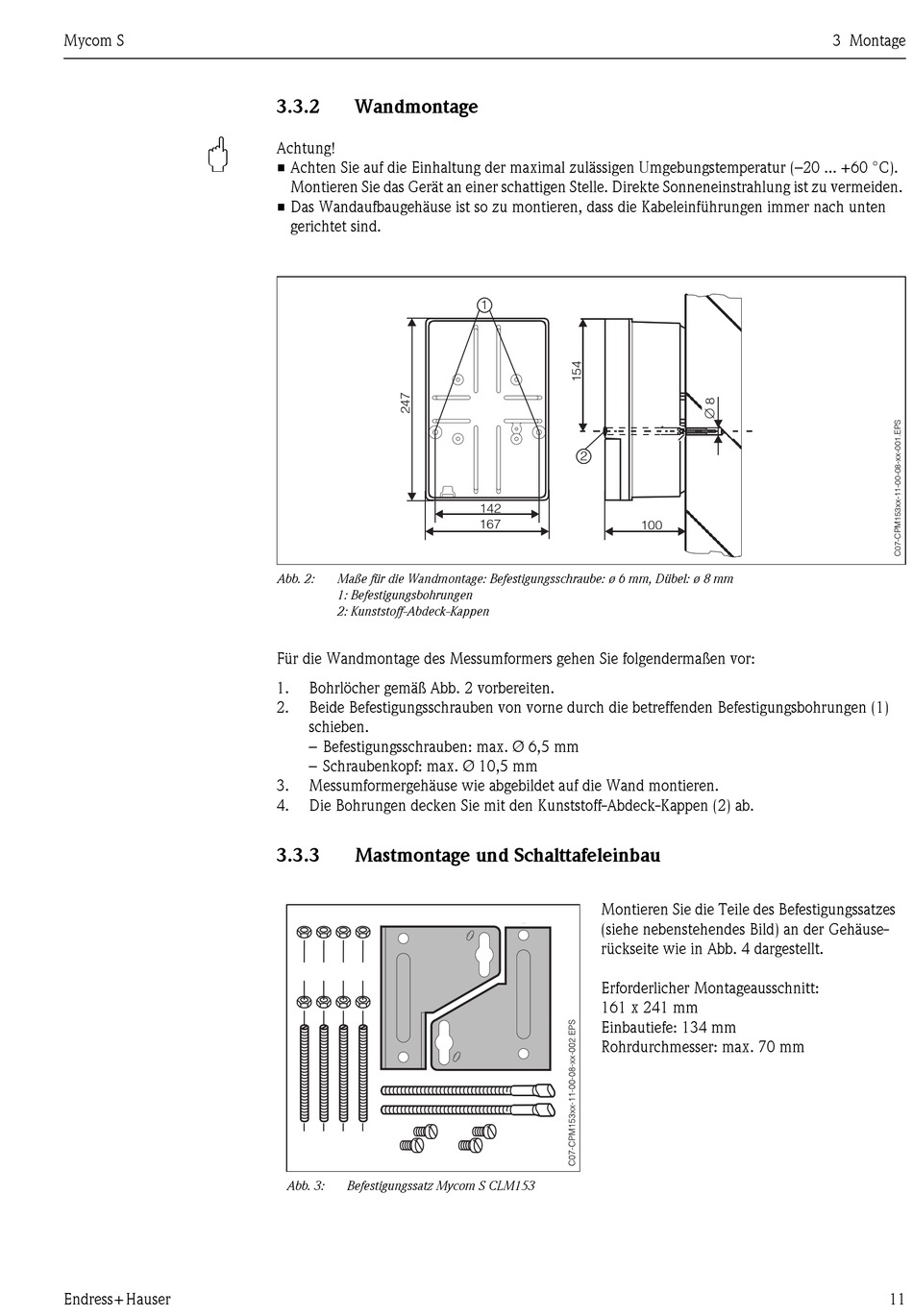

3.3.2
Wandmontage
Achtung!
• Achten Sie auf die Einhaltung der maximal zulässigen Umgebungstemperatur (–20 ... +60 °C).
Montieren Sie das Gerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen immer nach unten
gerichtet sind.
Abb. 2:
Maße für die Wandmontage: Befestigungsschraube: ø 6 mm, Dübel: ø 8 mm
1: Befestigungsbohrungen
2: Kunststoff-Abdeck-Kappen
Für die Wandmontage des Messumformers gehen Sie folgendermaßen vor:
1.
Bohrlöcher gemäß Abb. 2 vorbereiten.
2.
Beide Befestigungsschrauben von vorne durch die betreffenden Befestigungsbohrungen (1)
schieben.
– Befestigungsschrauben: max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
3.
Messumformergehäuse wie abgebildet auf die Wand montieren.
4.
Die Bohrungen decken Sie mit den Kunststoff-Abdeck-Kappen (2) ab.
3.3.3
Mastmontage und Schalttafeleinbau
Abb. 3:
Befestigungssatz Mycom S CLM153
1
2
142
167
100
Montieren Sie die Teile des Befestigungssatzes
(siehe nebenstehendes Bild) an der Gehäuse-
rückseite wie in Abb. 4 dargestellt.
Erforderlicher Montageausschnitt:
161 x 241 mm
Einbautiefe: 134 mm
Rohrdurchmesser: max. 70 mm
3 Montage
11
