Elektrodenplatzierung bei Schrittmacherpatienten
AHA-Konfiguration
9-8
EKG: Elektrodenplatzierung
Die Elektroden müssen umgesetzt werden, um die Erkennung der vom
Schrittmacher erzeugten elektrischen Signale zu modifizieren.

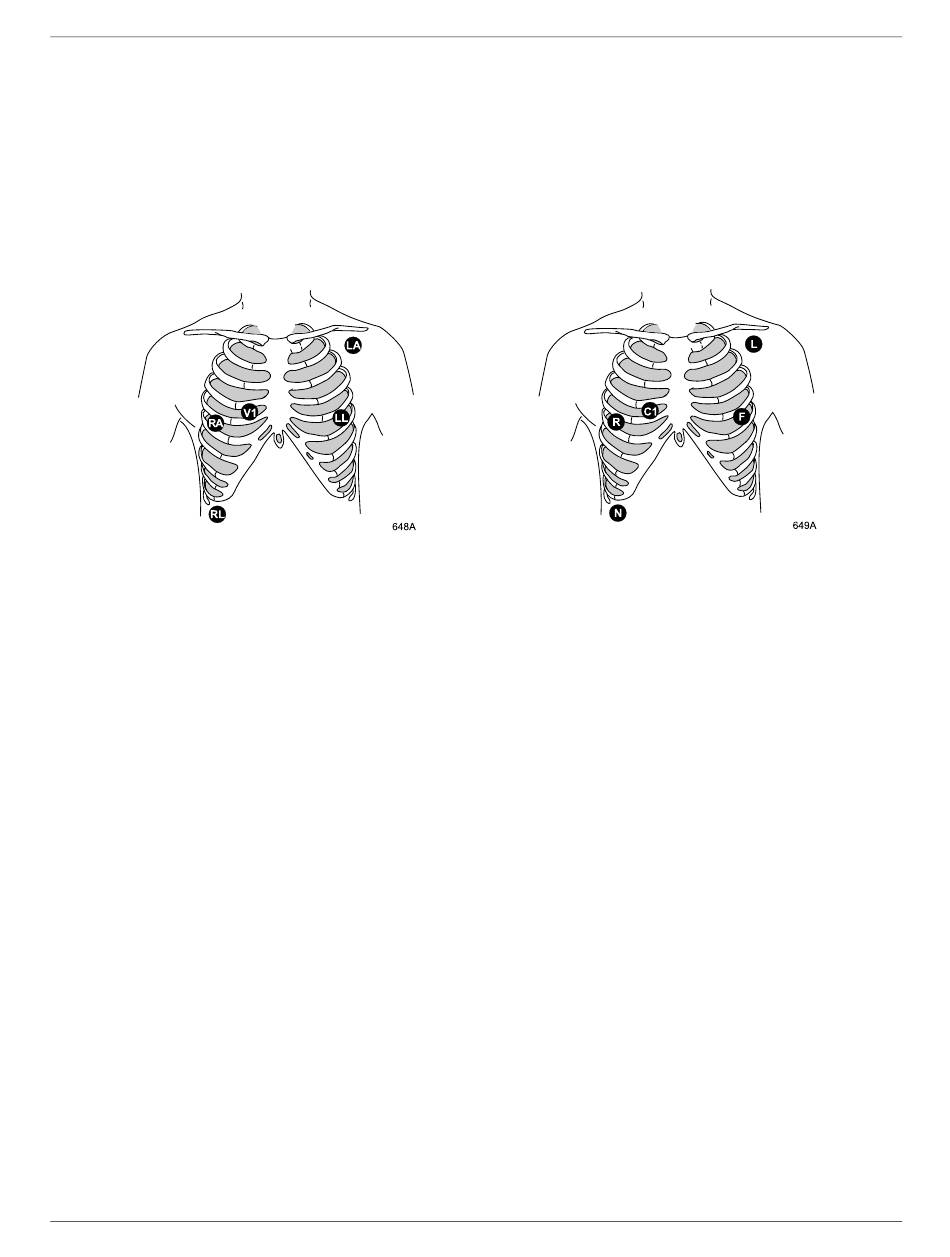

Nachfolgend sehen Sie einen Konfigurationsvorschlag:
HINWEIS:
Wenn Sie diese Konfiguration verwenden, stellen Sie die Ableitung
II als Ihre primäre EKG-Ableitung dar.
Die Elektrode für den rechten Arm wird nach unten in den 5.
Interkostalraum und die Elektrode für das linke Bein wird nach oben in
den 5. Interkostalraum verlegt.
HINWEIS:
Überzeugen Sie sich, dass nach Verlegung der Elektroden in den
einzelnen Ableitungen (I, II, III, V) mindestens ein Signal von
1/2 mV vorhanden ist.
Transport Pro-Patientenmonitor
2012659-027
IEC-Konfiguration
Revision B
