Signal- und Datengültigkeit
Signalstärke-Anzeige
Qualität der SPO2-Kurve
12-10
SPO2: Signal- und Datengültigkeit
Es ist außerordentlich wichtig, zu prüfen, dass der Sensor
ordnungsgemäß am Patienten angebracht wurde und die Daten
verlässlich sind. Für diese Prüfung sind drei Hinweise des
Transportmonitors sehr hilfreich: Die Signalstärke-Anzeige, die Qualität
der SpO2-Kurve und die Stabilität der SPO2-Werte. Es ist
ausschlaggebend, diese drei Hinweise gleichzeitig zu beachten, wenn die
Signal- und Datensicherheit sichergestellt werden soll.
Die Signalstärke-Anzeige erscheint innerhalb des SPO2-
Messwertfensters. Die Anzeige besteht aus 0, 1 , 2 oder 3 Sternen, in
Abhängigkeit von der Signalstärke. 3 Sterne kennzeichnen die höchste
Signalstärke. Richtige Umgebungsbedingungen und Sensorbefestigung
sorgen dafür, dass ein starkes Signal gewährleistet ist.
HINWEIS:
Dieser Abschnitt ist nicht zutreffend für die SpO2-Überwachung mit
der Masimo SET-Konfiguration (Tram x51M-Module).
Unter normalen Bedingungen entspricht die SPO2-Kurve der arteriellen
Druckkurve, ohne jedoch zu dieser proportional zu sein. Die typische
SPO2-Kurve zeigt nicht nur einen guten Kurvenverlauf, sondern sie hilft
dem Anwender auch, eine Sensorplatzierung zu finden, die möglichst

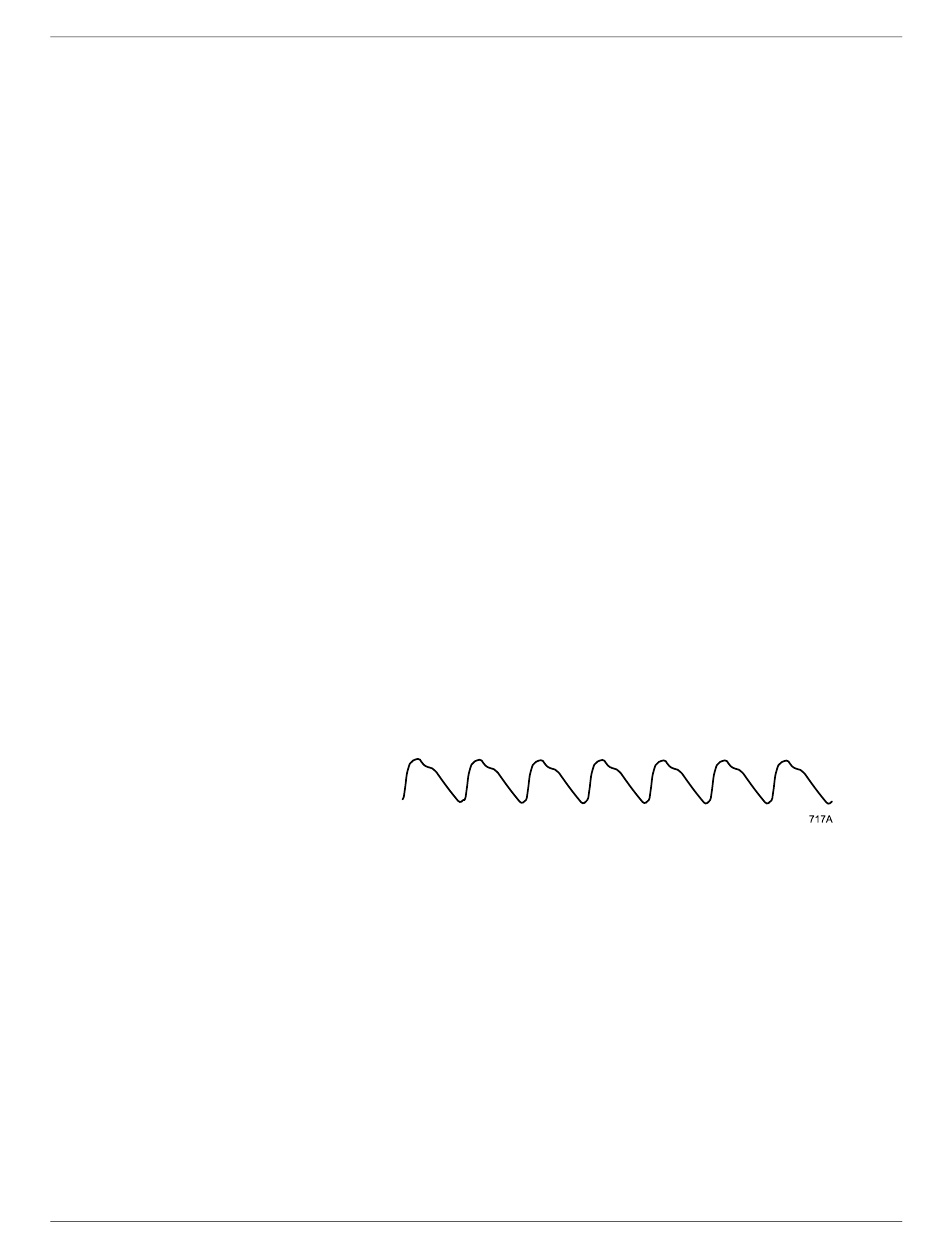

wenig Störspitzen aufweist. Die nachfolgende Abbildung zeigt eine
SPO2-Kurve in guter Qualität.
SPO2-Kurve in guter Qualität
Transport Pro-Patientenmonitor
2012659-027
Revision B
