Drucküberwachung: Druck-Menüoptionen
Mit dieser Option wird ein Cursor (eine gestrichelte horizontale
Meßlinie) über die Druckkurve gelegt. Dieser Cursor ist verschiebbar
und lässt sich zum Auslesen exakter Druckwerte an ausgewählten
Punkten der Druckkurve verwenden. Auf der rechten Seite des Cursors
wird ein numerischer Messwert angezeigt.
1. Wählen Sie aus dem ZVD-Menü die Option ZVD-CURSOR.
Daraufhin öffnet sich ein Popup-Menü.
Wenn die Druckkurven auf individuellen Skalen dargestellt werden,
berechnet der Transportmonitor automatisch eine Skala. Die neue
Skala und der Cursor werden zusammen mit der Kurve dargestellt.
Rechts vom Cursor wird ein numerischer Cursorwert angezeigt.
Neue Skala
2. Solange das Popup-Menü geöffnet ist, können Sie den Cursor durch
Drehen der Trim Knob-Steuerung verschieben. Der Cursorwert
verändert sich, während Sie den Cursor bewegen.
3. Drücken Sie die Trim Knob-Steuerung, um das Popup-Menü zu
schließen. Der Cursor verbleibt auf der Kurve.
HINWEIS:
Bei den Anzeigemodi VOLL und VOLLRASTER kann immer nur ein
Cursor gleichzeitig dargestellt werden, aber er kann über den
gesamten vollen Skalenbereich verschoben werden.
Der Cursor verbleibt auf dem Bildschirm, bis Sie ihn entweder
ausschalten (CURSOR LÖSCHEN) oder die Skalengröße oder den
Anzeigemodus verändern.
Wenn der Cursor entfernt wird, kehrt die Druckskala zu der Skala
zurück, die verwendet wurde, bevor der Cursor eingeschaltet wurde.
Transport Pro-Patientenmonitor
2012659-027
↑ ↓

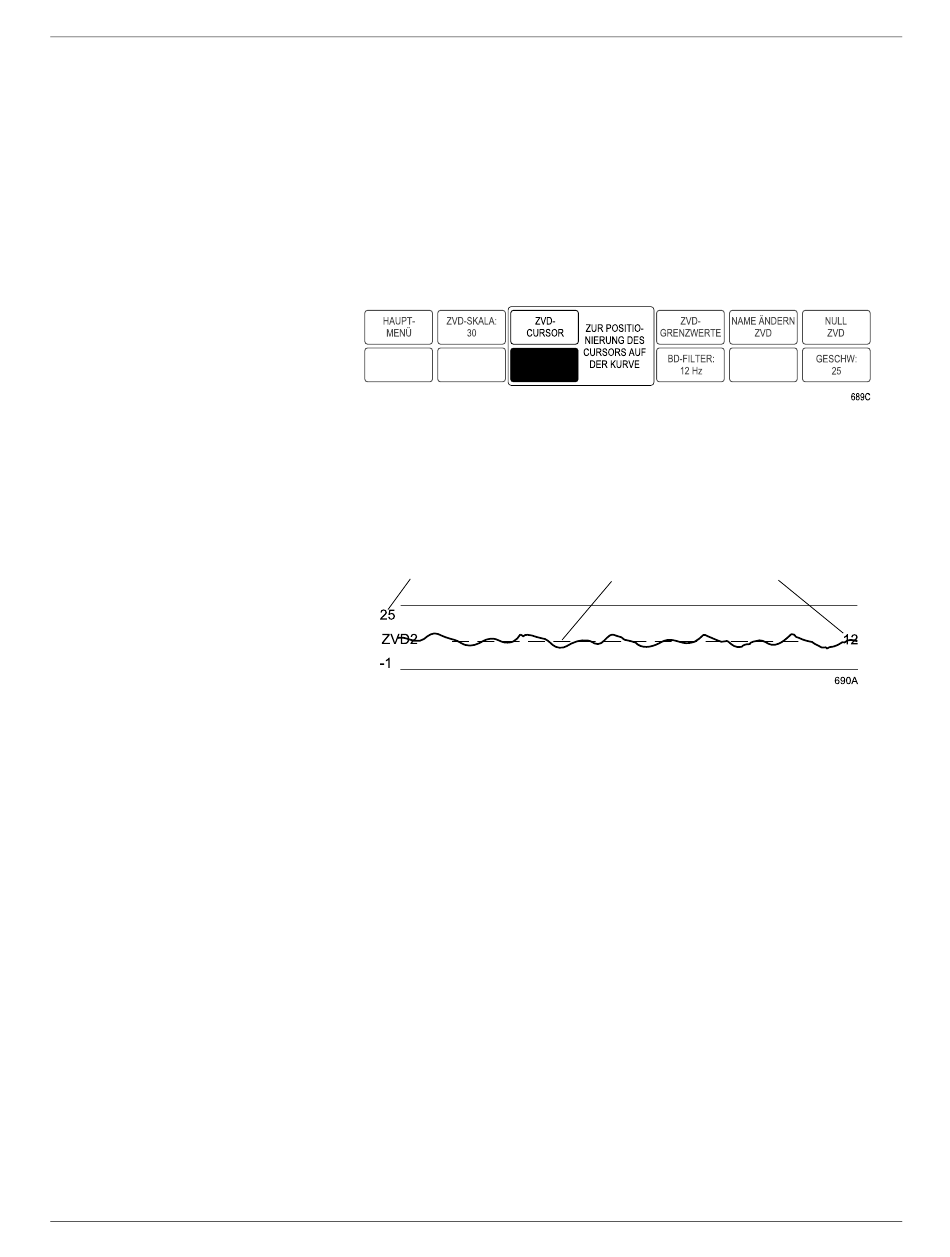

Popup-Menü ZVD-Cursor
Cursor
Cursor auf ZVD-Kurve
Cursorwert
10-9
