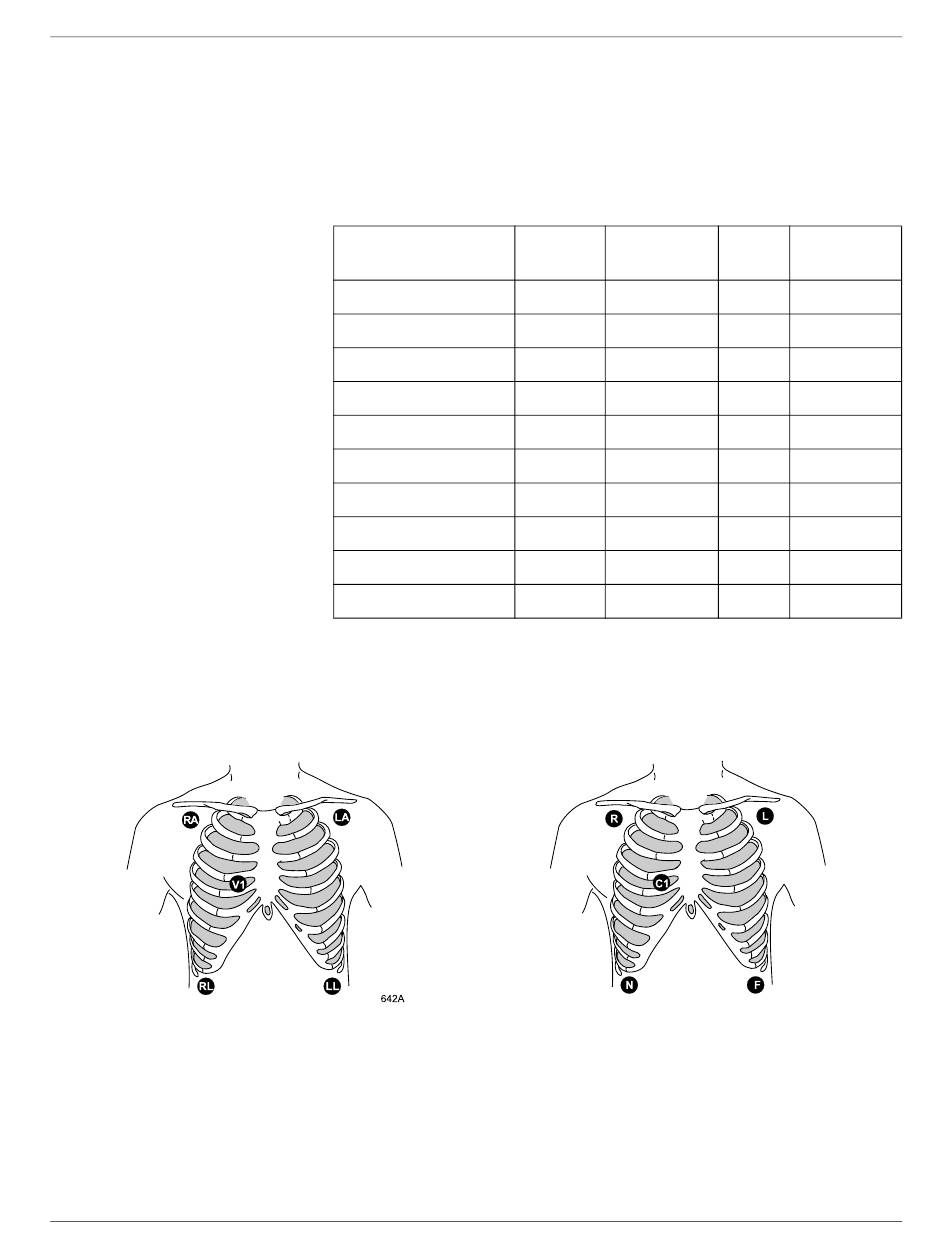

EKG: Elektrodenplatzierung
Die nachfolgende Tabelle zeigt die Bezeichnungen, die zur Identifikation
der einzelnen Ableitkabel verwendet werden. Die Tabelle enthält
außerdem die zugeordneten Farben nach den AHA- und IEC-Normen.
Ableitung
(Software bezeichnung)
RA (rechter Arm)
LA (linker Arm)
RL (rechtes Bein)
LL (linkes Bein)
V1 (präkordial)
V2 (präkordial)
V3 (präkordial)
V4 (präkordial)
V5 (präkordial)
V6 (präkordial)
Nachfolgend finden Sie einen Konfigurationsvorschlag bei der
Verwendung von fünf Ableitkabeln:
Die Elektroden für den rechten und linken Arm werden direkt unter dem
rechten und linken Schlüsselbein angebracht.
Die Elektroden für das rechte und linke Bein werden auf einer
muskelfreien Stelle am unteren Rand des Brustkorbes angebracht.
Die präkordiale Elektrode kann nach Präferenz des Arztes angebracht
werden.
Transport Pro-Patientenmonitor
2012659-027
AHA-
AHA-
Farbe
Bezeichnung
weiß
RA
schwarz
LA
grün
RL
rot
LL
braun
V1
gelb
V2
grün
V3
blau
V4
orange
V5
violett
V6
IEC-Konfiguration
IEC-
IEC-
Farbe
Bezeichnung
rot
R
gelb
L
schwarz
N
grün
F
weiß
C1
gelb
C2
grün
C3
braun
C4
schwarz
C5
violett
C6
643A
9-5
