PHARO
7

Konfiguration

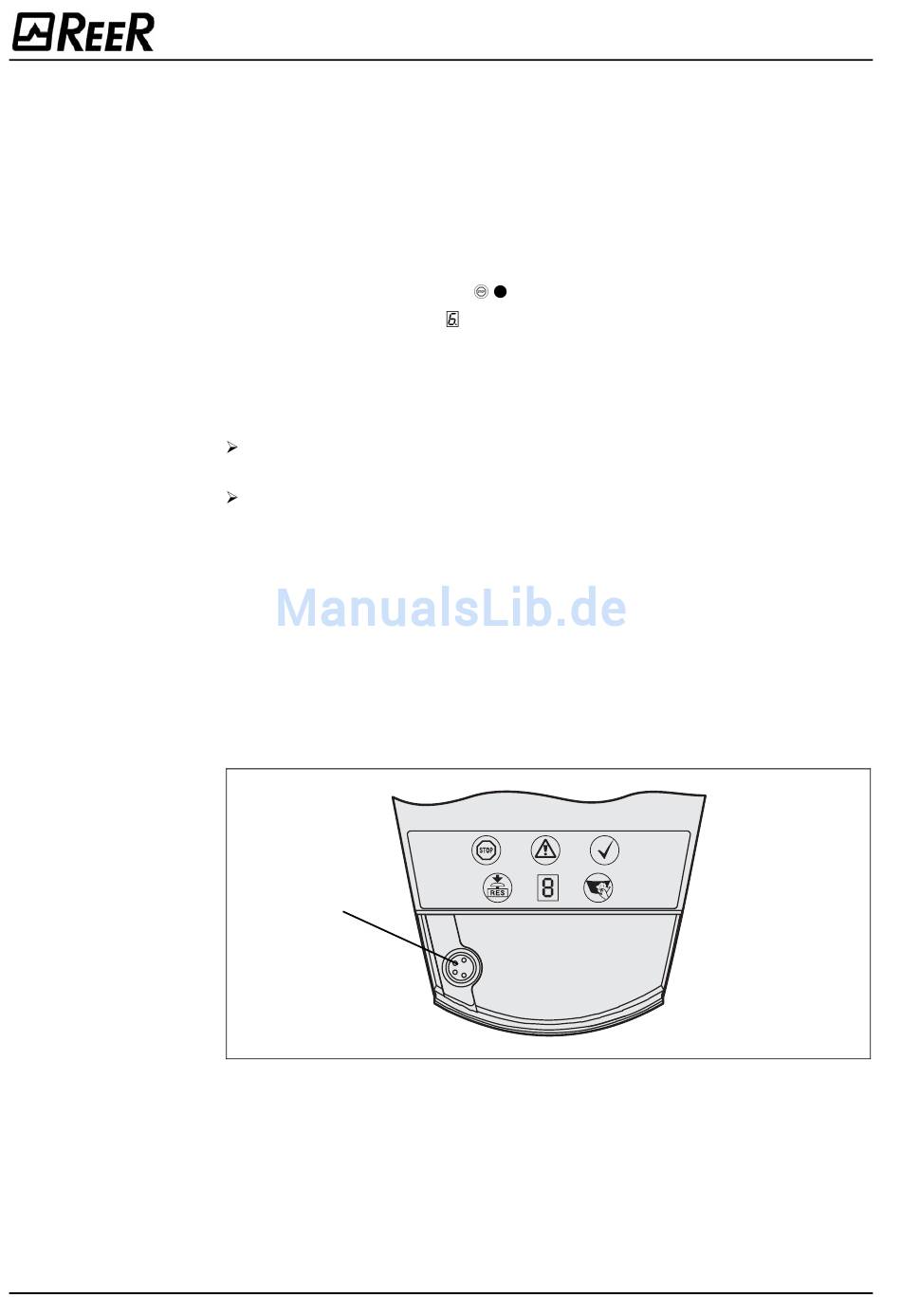

Abb. 60: Konfigurations-
anschluss
Hinweis
70
7.1

Auslieferungszustand

Im Auslieferungszustand ist der PHARO in einem sicheren Zustand.
• Er befindet sich im Gerätezustand Warte auf Konfiguration.
• Die Schaltausgänge (OSSDs) sind dadurch deaktiviert
(der rote Leuchtmelder leuchtet:
• Die 7-Segment-Anzeige zeigt
7.2

Vorbereiten der Konfiguration

So bereiten Sie die Konfiguration vor:
Stellen Sie sicher, dass der Sicherheits-Laserscanner ordnungsgemäß montiert und
elektrisch angeschlossen wurde.
Legen Sie die erforderlichen Hilfsmittel bereit.
Für die Konfiguration des Sicherheits-Laserscanners benötigen Sie:
• UCS (User Configuration Software) auf CD-ROM
• Benutzerhandbuch zur UCS auf CD-ROM
• PC/Notebook mit Windows 9x/NT 4/2000 Professional/ME/XP und einer seriellen
RS-232-Schnittstelle (PC/Notebook nicht im Lieferumfang)
• Verbindungsleitung zum Verbinden von PC und PHARO (nicht im Lieferumfang enthalten)
So konfigurieren Sie den PHARO mit Hilfe der UCS:
Zur Konfiguration und Diagnose mit der UCS schließen Sie den PC am Konfigurations-
anschluss an.
Konfigurations-
anschluss
Zum Anschluss des PCs/Notebooks an den PHARO stehen zwei Verbindungsleitungen mit
unterschiedlichen Längen zur Verfügung (siehe Kapitel 0 „Zubehör/Ersatzteile" auf
Seite 100).
Achten Sie darauf, dass Sie die Konfigurationsleitung nicht in unmittelbarer Nähe starker
elektrischer Antriebe oder Starkstromleitungen entlangführen. Sie vermeiden dadurch
einen EMV-Einfluss auf das Konfigurationskabel.
Bitte lesen Sie zur Konfiguration das Benutzerhandbuch zur UCS (User Configuration
Software) und benutzen Sie die Onlinehilfe des Programms.
).
.
8540587 - Rev.1
