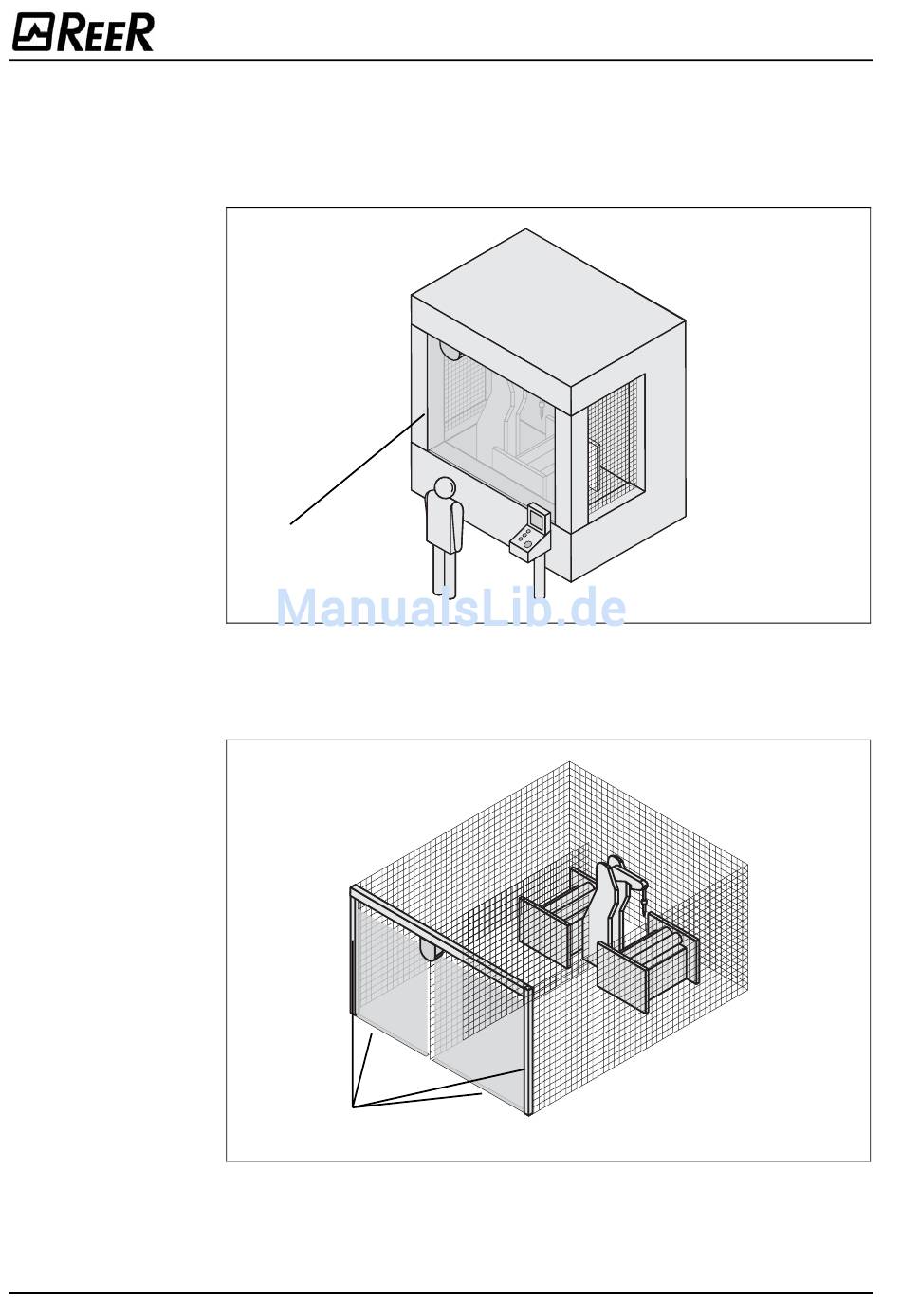

Abb. 9: Gefahrstellenabsicherung; Abb. 10: Zugangsabsicherung - Reer Pharo Betriebsanleitung

PHARO
Abb. 9: Gefahrstellen-
absicherung
Abb. 10: Zugangs-
absicherung
20
Gefahrstellenabsicherung (vertikale Absicherung)
Der PHARO kann auch vertikal eingesetzt werden. Damit erreicht man einen geringeren
Platzbedarf vor der Maschine oder Anlage. Die Gefahrstellenabsicherung ist nötig, wenn
sich der Bediener nahe dem Gefahr bringenden Zustand der Maschine befindet. Zur
Gefahrstellenabsicherung muss Handschutz realisiert werden.
Konturen der
Maschinenöffnung
als Referenz
Zugangsabsicherung (vertikale Absicherung)
Sie können den PHARO auch vertikal als Zugangsabsicherung einsetzen. Die Zugangsab-
sicherung kann verwendet werden, wenn sich der Zugang zur Maschine baulich definieren
lässt. Bei der Zugangsabsicherung erkennt der PHARO das Eindringen einer Person.
Konturen des Bodens und der
Seitenwände als Referenz
8540587 - Rev.1
